Gamintojas: Quintex

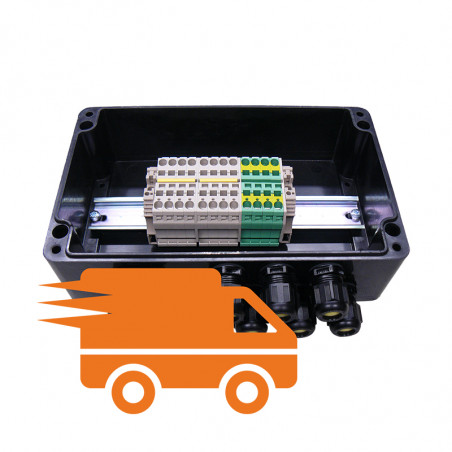

Dėžutės / dėžutės ex kalibravimo ryšys nuo poliesterio greitam pristatymui

Ex-Ex poliesterio gnybtų ir jungiamųjų dėžių komplektai

GREITAS PRISTATYMAS

Pagal naujausias EN / IEC standartų versijas, gnybtų ir valdymo dėžutės / spintelės / spintelės klasifikuojamos 1 ir 21 zonoms. Poliesterio dėžutės gali būti naudojamos sistemoms su padidintu saugumu ir iš esmės saugiomis grandinėmis. Visi įrenginiai gaminami pagal šiuos standartus:

IEC EN 60079-0
IEC EN 60079-7
IEC EN 61241-0
IEC EN 61241-1

Techniniai duomenys
Medžiaga: Stiklo pluoštu sustiprintas poliesteris, Rpow<109>
Spalva: Juoda RAL 9005
Įvertinimas Apsauga: IP 66 (QX-P1 – IP56)
Tarpinė: Silikonas
Varžtai: Nerūdijantis plienas
Įtampa: Maksimali įtampa 2200 V AC/DC
Srovė: Maksimali srovė 500 A AC/DC
Skerspjūvis: Maksimalus laido skerspjūvis 300 mm2 (pagal pageidavimą), standartinis iki 10 mm2>
Darbinė temperatūra: - 60oC ≤Ta Ta ≤50oC (T6)
- 60oC ≤ Ta ≤ 55oC (T5)
- 60oC ≤ Ta ≤ 60oC (T4)
Sertifikatas: II 2G Ex eb ia IIC/IIB/IIA T6/T5/T4
II 2D Ex tb IIIC T85oC/T100oC/T120 oC IP65


Galimi EX dėžių matmenys greitam pristatymui:

Žymėjimas Maks. liaukų skaičius Maks. gnybtų skaičius *
M16 M20 M25 M32 1,52 2,52 42 62 102
QX-P1 80 x 75 x 55 A+B pusės 2 1
Puslapis C+D 1 1
(oC) T(oC)
Min Maks.
-60 50 T6 80
-60 55 T5 95
-60 60 130
Tarpinė Silikonas
Apsaugos lygis IP65 pagal EN 60529: 1992

EX patvirtinimas

 1, 2, 21, 22; IIA, IIB, IIC
QX-P2 110x75x55 A+B pusė 3 2
C+D puslapis 1 1
QX-P5 122 x 120 x 90 A+B pusės 5 4 2 1 16 14 12 9 6
Puslapis C+D 2 2 1 1
QX-P6 220 x 120 x 90 A+B pusės 7 6 5 3 41 34 29 21 16
Puslapis C+D 2 2 1 1
QX-P7 160 x 160 x 90 A+B pusės 9 8 3 2 23 20 17 12 9
Puslapis C+D 7 6 2 1
QX-P8 260 x 160 x 90 A+B pusės 15 14 6 4 48 40 34 25 19
Puslapis C+D 7 6 2 1
QX-P11 255 x 250 x 120 A+B pusės 36 34 16 10 47 39 33 24 18
Puslapis C+D 7 6 2 1
QX-P12 400 x 250 x 120 A+B pusės 58 35 17 E 83 68 57 42 33
Puslapis C+D 12 8 4 3
QX-P13 400x405x120 A+B pusės 36 20 18 7 83 68 57 42 33
Puslapis C+D 12 10 8 3
QX-P15 600 x 250 x 120 A+B pusės 84 52 24 18 112 108 90 62 45
Puslapis C+D 12 8 4 3

Galimi EX liaukų matmenys greitam pristatymui:

Tipas* Droselės diapazonas
[mm]
M16 4–9
M 20 6–10
M 25 12–17
M 32 14–18

EX dėžutės/dėžutės gali būti komplektuojamos su jungtimis iš: WIELAND, WAGO, WEIDMUELLER, PHOENIX.

PAPRASTAI NAUDOJAMAS KONFIGŪRATORIUS LEIDŽIA GREITAI KONFIGŪRUOTI IR PATEIKTI EX JUNGTINIŲ DĖŽUTIŲ/DĖŽUTIŲ KAINĄ.

Naudotojo vadovas atsisiuntimo skirtuke.
