Cutii EX / cutii de jonctiune din poliester pentru LIVRARE RAPIDA

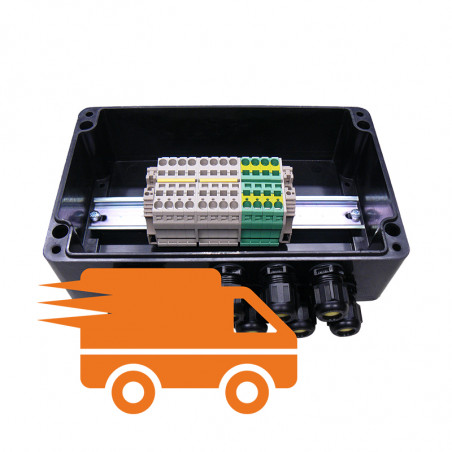

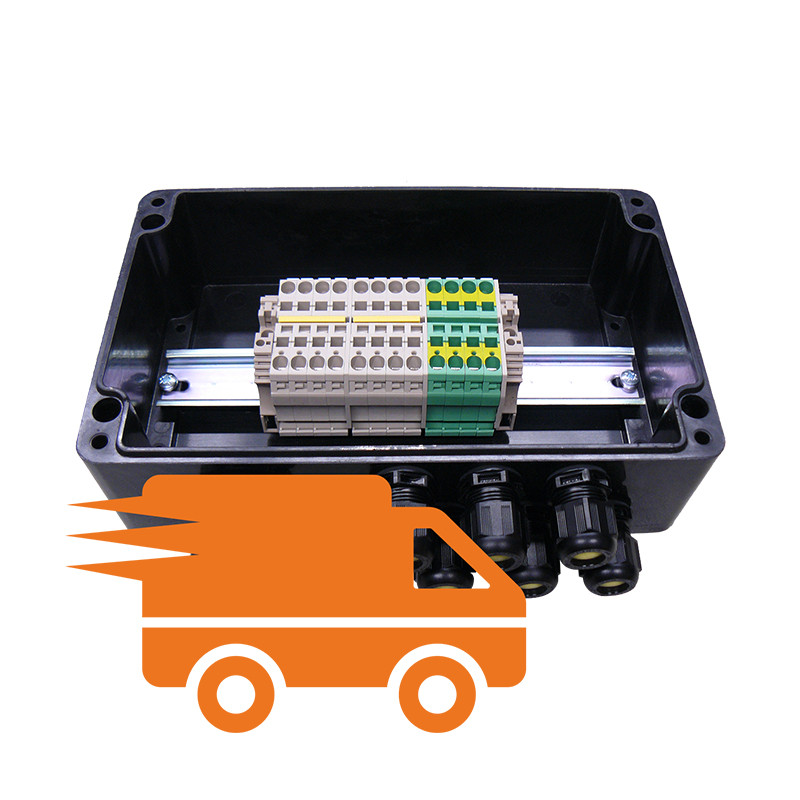

Cutii/cutii de joncțiune și terminale Ex-Ex din poliester

LIVRARE RAPIDĂ

Conform celor mai recente versiuni ale standardelor EN / IEC, cutiile/dulapurile/cutiile de terminale și de comandă sunt clasificate pentru Zonele 1 și 21. Cutiile din poliester pot fi utilizate pentru sisteme cu siguranță sporită și circuite cu siguranță intrinsecă. Toate dispozitivele sunt fabricate în conformitate cu următoarele standarde:

IEC EN 60079-0
IEC EN 60079-7
IEC EN 61241-0
IEC EN 61241-1

Date tehnice
Material: Poliester armat cu fibră de sticlă, Rpow<109>
Culoare: Negru RAL 9005
Clasificare Protecție: IP 66 (QX-P1 – IP56)
Garnitură: Silicon
Șuruburi: Oțel inoxidabil
Tensiune: Tensiune maximă 2200 V AC/DC
Curent: Curent maxim 500 A AC/DC
Secțiune transversală: Secțiune transversală maximă a firului 300 mm2 (la cerere), standard până la 10 mm2
Temperatură de funcționare: - 60oC ≤Ta Ta ≤50oC (T6)
- 60oC ≤ Ta ≤ 55oC (T5)
- 60oC ≤ Ta ≤ 60°C (T4) ... rowspan="2" colspan="2">Marcare 		Număr maxim de presetupe Număr maxim de terminale *
M16 M20 M25 M32 1.52 2.52 42 62 102
QX-P1 80 x 75 x 55 Partea A+B 2 1
Pagina C+D 1 1 rowspan="3" colspan="5">
(oC) T(oC)
Min Max
-60 50 T6 80
-60 T5 95
-60 60 T4 130
Garnitură Silicon
Nivel de protecție IP65 conform EN 60529: 1992

Omologare EX

 1, 2, 21, 22; IIA, IIB, IIC
QX-P2 110x75x55 Partea A+B 3 2
Pagina C+D 1
QX-P5 122 x 120 x 90 Partea A+B 5 4 2 1 16 14 12 9 6
Pagina C+D 2 2 1 1
QX-P6 220 x 120 x 90 Partea A+B 7 6 5 3 41 34 29 21 16
Pagina C+D 2 2 1 1
QX-P7 160 x 160 x 90 Partea A+B 9 8 3 2 23 20 17 12 9
Pagina C+D 7 6 2 1
QX-P8 260 x 160 x 90 Partea A+B 15 14 6 4 48 40 34 25 19
Pagina C+D 7 6 2 1
QX-P11 255x250x 120 Partea A+B 36 34 16 10 47 39 33 24 18
Pagina C+D 7 6 2 1
QX-P12 400 x 250 x 120 Partea A+B 58 35 17 E 83 68 57 42 33
Pagina C+D 12 8 4 3
QX-P13 400x405x120 Partea A+B 36 20 18 7 83 68 57 42 33
Pagina C+D 12 10 8 3
QX-P15 600 x 250 x 120 Partea A+B 84 52 24 18 112 108 90 62 45
Pagina C+D 12 8 4 3

Dimensiuni disponibile ale presetupelor EX pentru livrare rapidă:

Tip* Interval de sufocare
[mm]
M16 4 - 9
M 20 6 -10
M 25 12 - 17
M 32 14 - 18

Cutiile/cutiile EX pot fi echipate cu conectori de la: WIELAND, WAGO, WEIDMUELLER, PHOENIX.

CONFIGURATORUL UȘOR DE UTILIZAT PERMITE CONFIGURAREA ȘI COTAREA RAPIDĂ A CUTIILOR/CUTIILOR DE JONCȚIUNE EX.

Manual de utilizare în fila de descărcare.
