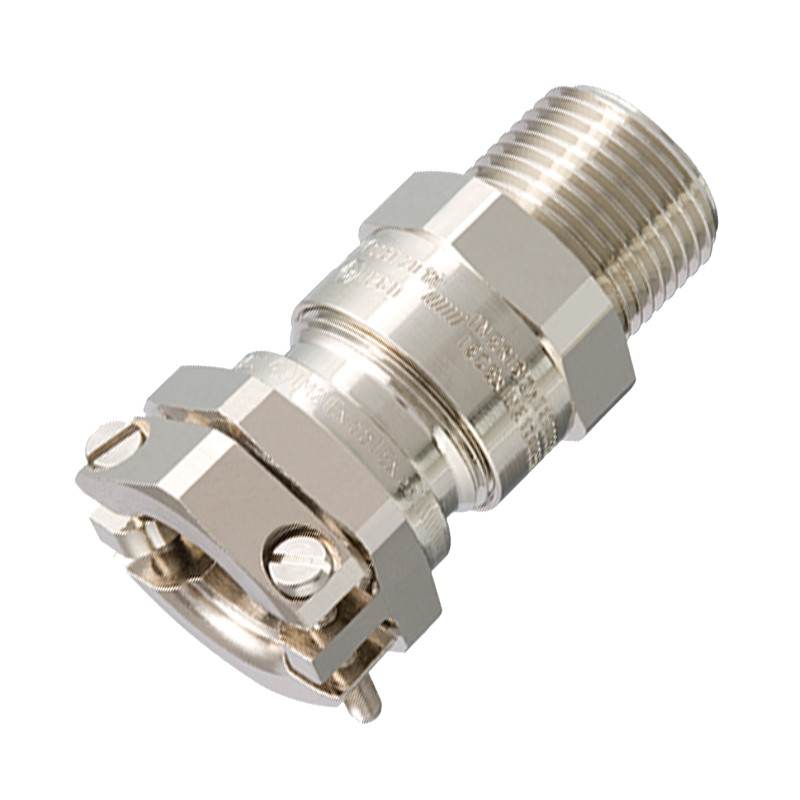

ADE-1F2 A - Integrált csatlakozómodullos fém kábelcsatlakozó
ADE-1F2 A - Integrált csatlakozómodullos fém kábelcsatlakozó

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Eaton / CEAG

ADE-1F2 A - Integrált csatlakozómodullos fém kábelcsatlakozó nem páncélozott kábelhez

ADE-1F2 A integrált szorítómodullal - páncélozatlan kábelhez

Műszaki adatok

Rendeltetésszerű használat:

Üzemi hőmérséklet:
ATEX tanúsítvány:

Páncélozatlan kábel, lapos kábel,
P típusú tengeri kábel
-60°C és +140°C között
INERIS12ATEX0032X
1. és 2. zóna, IIA, IIB és IIC csoport
21. és 22. zóna, IIIA, IIIB és IIIC csoport
EX II 2GD / Ex db IIC / Ex eb IIC / Ex tb IIIC
II 3G EX nRc IIC
/>I M2 / Ex db I / Ex eb I; bányászati ​​alkalmazások
Sárgaréz vagy bronz: ADE méretek 8-tól 17-ig; NPT 1”-től 4”-ig; ISO 32-től 110-ig
Rozsdamentes acél: ADE méretek 8-tól 17-ig; NPT 3/8”-től 4”-ig; ISO 16-tól 110-ig
IECEx tanúsítvány: IECEx INE 12.0025X
1. és 2. zóna, IIA, IIB és IIC csoport
21. és 22. zóna, IIIA, IIIB és IIIC csoport
Ex db IIC / Ex eb IIC / Ex nRc IIC / Ex tb IIIC
Ex db I / Ex eb I; bányászati ​​alkalmazások
Sárgaréz vagy bronz: ADE méretek 8-tól 17-ig; NPT 1”-től 4”-ig; ISO 32-től 110-ig
Rozsdamentes acél: ADE méretek 8-tól 17-ig; NPT 3/8”-tól 4”-ig; ISO 16-tól 110-ig
Egyéb tanúsítványok:



 CEPEL 05.0558X, CCoE P360379-1
KOSHA 2015.-BO-0249-től 0256-ig
NANIO TC-RU C-FR.05.B.00858
NEPSI GYJ13.1082X, SABS MS/15-0314X
Tengerészeti ipar:


 ABS 14-HS1274083-PDA, BV 40910/A0 BV
DNV TAE000010X, Lloyds 11/00072
Megfelel a DTS-01:1991 szabványnak
UL tanúsítvánnyal rendelkezik: 3DJN E310130, I. osztály, 1. zóna1), AEx e II
ADE méretek 3-tól 8-ig, ½”-től 1 ¼”-ig NPT vagy ISO 20-tól 40-ig TC-ER-HL-lel

3DJN E310130, I. osztály, 2. zóna*, AEx e II, EX e II
ADE méretek 3-tól 17-ig, ½”-től 4”-ig NPT vagy ISO 20-tól 110-ig páncélozatlan ITC, MV, PLTC, TC-ER, TC-ER-HL, TC típusú kábelekkel.

3LRC E314047 I. osztály 2*-os zóna, AE|x e II, Ex e II
ADE méretek 3-tól 17-ig, ½”-től 4”-ig NPT vagy ISO 20-tól 110-ig páncélozatlan tengeri kábellel.




1) Használható a 2. kategóriában, feltételezve, hogy a tokozat nem tartalmaz szikrázó alkatrészeket.

Anyag

A tömszelence nikkelezett sárgarézből készült, fokozott korrózióállósággal. Alternatív megoldásként AISI316 rozsdamentes acél, bronz vagy alumínium változatok is kaphatók.
Alumínium és rozsdamentes acél esetén megfelelő kenőanyag használata ajánlott.
Jellemzők

1. Elasztomer tömítés a megfelelő IP-védettség biztosítására.
2. Integrált külső kábelbilincs a feszültségmentesítéshez.


Kódok és méretek


* Lekerekített élek esetén szorozza meg a sík méreteket 1,1-gyel.


Sorozat Menet Tartomány Anyag Opció
ADE1A M25 3 NPN
0 = XS NPN = nikkelezett sárgaréz K1 = 1. készlet
1 = S SSN = rozsdamentes acél K2 = Készlet 2
2 = M BZN = barna K3 = 3. készlet
3 = L ALN = alumínium
(kivéve a csoportot 1)		 ÜRES = nincsenek opciók


Választható elemek halmaza
K1 K2 K3
Anya
Zöld kompozit alátét
 Anya
Zöld kompozit alátét
 Anya
Zöld kompozit alátét
 Anya
Zöld
kompozit
alátét
Csiszolt
fogazott
alátét

CAP038794V1
ADE1A kiválasztási táblázat ADE1A méretek ISO kód CAPRI ISO kód NPT kód NPT kód CAPRI
Menetméret Tömítés
Kód		 ISO/NPT tömítési tartomány A B L
(hossz)
ISO NPT Külső fojtás
MIN-MAX
M16 2 4,5-8,5 17 19 32.0 ADE1AM162NPN CAP036594V1
M16 3 7.0-12.0 19 19 35.0 ADE1AM163NPN CAP036504V1
M20 1/2" 0 2,7-5,5 15 24 28,0 ADE1AM200NPN CAP036664V1 ADE1AN0500NPN CAP038664V1
M20 1/2" 1 4,5-8,5 17 24 32,0 ADE1AM201NPN CAP036674V1 ADE1AN0501NPN CAP038674V1
M20 1/2" 2 7.0-12.0 19 24 35.0 35.0 ADE1AM202NPN CAP036694V1 ADE1AN0502NPN CAP038694V1
M20 1/2" 3 10.0-16.0 (15.5) 24 24 40.0 ADE1AM203NPN CAP036604V1 ADE1AN0503NPN CAP038604V1
M25 3/4" center;">1 7.0-12.0 19 30 40.0 ADE1AM251NPN CAP036774V1 ADE1AN0751NPN CAP038774V1
M25 3/4" 2 10.0-16.0 24 30 40.0 ADE1AM252NPN CAP036794V1 ADE1AN0752NPN
M25 3/4" 3 13,5-20,5 30 30 45,0 ADE1AM253NPN CAP036704V1 ADE1AN0753NPN CAP038704V1
M32 1" 3 18,0-27,5 (26,0) 41 41 55.0 ADE1AM323NPN CAP036804V1 ADE1AN1003NPN CAP038804V1
M40 3 18,0-27,5 (26,0) 48 48 59,0 ADE1AM402NPN CAP036994V1 ADE1AN1252NPN CAP038994V1
