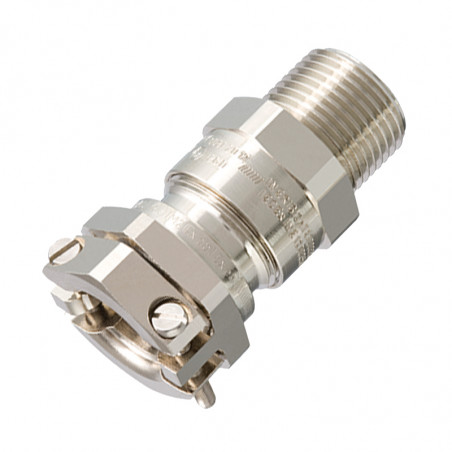

ADE-1F2 A avec module de serrage intégré - pour câble non armé

Données techniques

Utilisation prévue :

Température de fonctionnement :
Certification ATEX :

Câble plat non armé,
Câble marin de type P
-60 °C à +140 °C
INERIS12ATEX0032X
Zones 1 et 2, groupes IIA, IIB et IIC
Zones 21 et 22, groupes IIIA, IIIB et IIIC
EX II 2GD / Ex db IIC / Ex eb IIC / Ex tb IIIC
II 3G EX nRc IIC
I M2 / Ex db I / Ex eb I ; applications minières
Laiton ou bronze : tailles ADE 8 à 17 ; NPT 1" à 4" ; ISO 32 à 110
Acier inoxydable : tailles ADE 8 à 17 ; NPT 3/8" à 4" ; ISO 16 à 110
Certificat IECEx : IECEx INE 12.0025X
Zones 1 et 2, Groupes IIA, IIB et IIC
Zones 21 et 22, Groupes IIIA, IIIB et IIIC
Ex db IIC / Ex eb IIC / Ex nRc IIC / Ex tb IIIC
Ex db I / Ex eb I ; applications minières
Laiton ou bronze : tailles ADE 8 à 17 ; NPT de 1" à 4" ; ISO 32 à 110
Acier inoxydable : tailles ADE 8 à 17 ; NPT 3/8” à 4” ; ISO 16 à 110
Autres certifications :



 CEPEL 05.0558X, CCoE P360379-1
KOSHA 2015.-BO-0249 à 0256
NANIO TC-RU C-FR.05.B.00858
NEPSI GYJ13.1082X, SABS MS/15-0314X
Industrie maritime :


 ABS 14-HS1274083-PDA, BV 40910/A0 BV
DNV TAE000010X, Lloyds 11/00072
Conforme à la norme DTS-01:1991
Certifié UL : 3DJN E310130, Classe I, Zone 1, AEx e II
Tailles ADE 3 à 8, ½" à 1 ¼" NPT ou ISO 20 à 40 avec TC-ER-HL

3DJN E310130, Classe I, Zone 2*, AEx e II, EX e II
Câbles ADE de tailles 3 à 17, ½" à 4" NPT ou ISO 20 à 110 avec câbles non armés de types ITC, MV, PLTC, TC-ER, TC-ER-HL, TC.

3LRC E314047 Classe I Zone 2*, AE|x e II, Ex e II
Câbles ADE de tailles 3 à 17, ½" à 4" NPT ou ISO 20 à 110 avec câble marin non armé.




1) Peut être utilisé en division 2, à condition que le boîtier ne contienne pas de composants susceptibles de produire des étincelles.

Matériau

Le presse-étoupe est en laiton nickelé, offrant une résistance accrue à la corrosion. En alternative, des versions en acier inoxydable AISI 316, en bronze ou en aluminium sont également disponibles.
Pour l'aluminium et l'acier inoxydable, l'utilisation d'un lubrifiant adapté est recommandée.
Caractéristiques

1. Joint en élastomère garantissant l'indice de protection IP approprié.
2. Serre-câble externe intégré pour soulager la tension.


Codes et dimensions


* Pour les bords arrondis, multipliez les dimensions à plat par 1,1.


Série Filetage Gamme Matériau Option
ADE1A M25 3 NPN
0 = XS NPN = laiton nickelé K1 = Set 1
1 = S SSN = acier inoxydable K2 = Ensemble 2
2 = M BZN = marron K3 = Ensemble 3
3 = G ALN = aluminium
(sauf Groupe 1)		 BLANK = aucune option


Ensemble de choix
K1 K2 K3
Écrou
Rondelle composite verte
 Écrou
Rondelle composite verte
 Écrou
Rondelle composite verte
 Écrou
Rondelle composite verte
 Nut
Vert
Composite
Rondelle
Ronde
Ronde
Dentelée
Rondelle

CAP038794V1
Tableau de sélection ADE1A Dimensions ADE1A Code ISO Code CAPRI ISO Code NPT Code NPT CAPRI
Taille du filetage Code du joint Plage de joints ISO/NPT A B L
(longueur)
ISO NPT Limitation externe
MIN-MAX
M16 2 4,5-8,5 17 19 32.0 ADE1AM162NPN CAP036594V1
M16 3 7.0-12.0 19 19 35.0 ADE1AM163NPN CAP036504V1
M20 1/2" 0 2,7-5,5 15 24 28,0 ADE1AM200NPN CAP036664V1 ADE1AN0500NPN CAP038664V1
M20 1/2" 1 4,5-8,5 17 24 32,0 ADE1AM201NPN CAP036674V1 ADE1AN0501NPN CAP038674V1
M20 1/2" 2 7.0-12.0 19 24 35.0 ADE1AM202NPN CAP036694V1 ADE1AN0502NPN CAP038694V1
M20 1/2" 3 10.0-16.0 (15.5) 24 24 40.0 ADE1AM203NPN CAP036604V1 ADE1AN0503NPN CAP038604V1
M25 3/4" 1 7.0-12.0 19 30 40.0 ADE1AM251NPN CAP036774V1 ADE1AN0751NPN CAP038774V1
M25 3/4" 2 10.0-16.0 24 30 40.0 ADE1AM252NPN CAP036794V1 ADE1AN0752NPN
M25 3/4" 3 13,5-20,5 30 30 45,0 ADE1AM253NPN CAP036704V1 ADE1AN0753NPN CAP038704V1
M32 1" 3 18.0-27.5 (26.0) 41 41 55.0 ADE1AM323NPN CAP036804V1 ADE1AN1003NPN CAP038804V1
M40 3 18.0-27.5 (26.0) 48 48 59.0 ADE1AM402NPN CAP036994V1 ADE1AN1252NPN CAP038994V1
