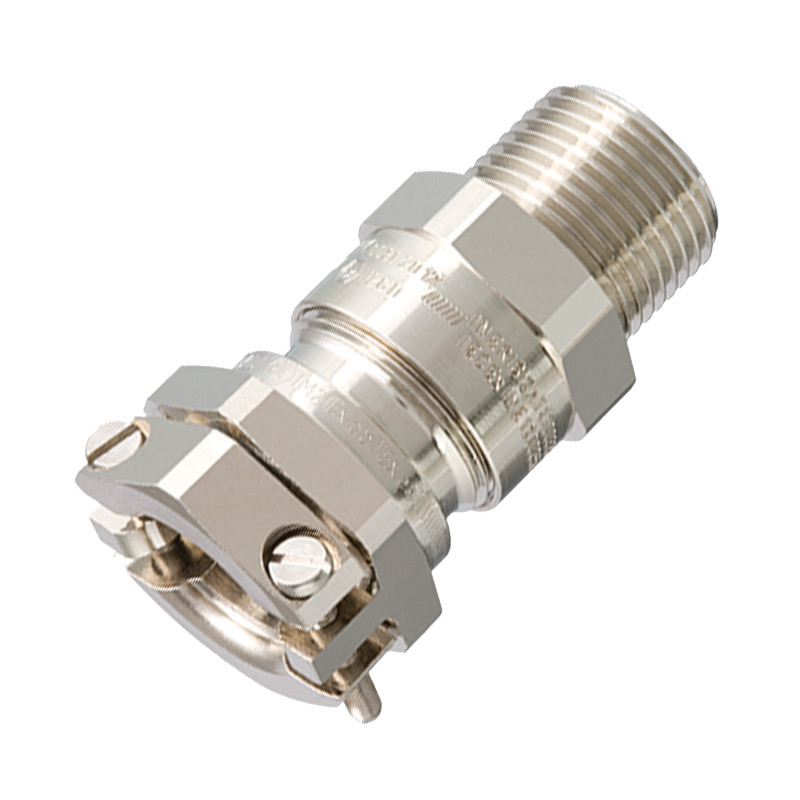

ADE-1F2 A cu modul de prindere integrat - pentru cablu neamenajat
ADE-1F2 A cu modul de prindere integrat - pentru cablu neamenajat

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Eaton / CEAG

ADE-1F2 A cu modul de prindere integrat - pentru cablu neamenajat

ADE-1F2 A cu modul de prindere integrat - pentru cablu nearmat

Date tehnice

Utilizare preconizată:

Temperatură de funcționare:
Certificat ATEX:

Cablu nearmat, cablu plat,
Cablu marin tip P
-60°C până la +140°C
INERIS12ATEX0032X
Zonele 1 și 2, Grupele IIA, IIB și IIC
Zonele 21 și 22, Grupele IIIA, IIIB și IIIC
EX II 2GD / Ex db IIC / Ex eb IIC / Ex tb IIIC
II 3G EX nRc IIC
/>I M2 / Ex db I / Ex eb I; aplicații miniere
Alamă sau bronz: dimensiuni ADE 8 până la 17; NPT 1” până la 4”; ISO 32 până la 110
Oțel inoxidabil: dimensiuni ADE 8 până la 17; NPT 3/8” până la 4”; ISO 16 până la 110
Certificat IECEx: IECEx INE 12.0025X
Zonele 1 și 2, Grupele IIA, IIB și IIC
Zonele 21 și 22, Grupele IIIA, IIIB și IIIC
Ex db IIC / Ex eb IIC / Ex nRc IIC / Ex tb IIIC
Ex db I / Ex eb I; aplicații miniere
Alamă sau bronz: dimensiuni ADE 8 până la 17; NPT de la 1” la 4”; ISO 32 până la 110
Oțel inoxidabil: dimensiuni ADE 8 până la 17; NPT 3/8” până la 4”; ISO 16 până la 110
Alte certificate:



 CEPEL 05.0558X, CCoE P360379-1
KOSHA 2015.-BO-0249 până la 0256
NANIO TC-RU C-FR.05.B.00858
NEPSI GYJ13.1082X, SABS MS/15-0314X
Industria maritimă:


 ABS 14-HS1274083-PDA, BV 40910/A0 BV
DNV TAE000010X, Lloyds 11/00072
Conform cu DTS-01:1991
Certificat UL: 3DJN E310130, Clasa I, Zona 11), AEx e II
Dimensiuni ADE de la 3 la 8, ½” la 1 ¼” NPT sau ISO 20 la 40 cu TC-ER-HL

3DJN E310130, Clasa I, Zona 2*, AEx e II, EX e II
Dimensiuni ADE 3 până la 17, ½” până la 4” NPT sau ISO 20 până la 110 cu cabluri nearmate tipurile ITC, MV, PLTC, TC-ER, TC-ER-HL, TC.

3LRC E314047 Clasa I Zona 2*, AE|x e II, Ex e II
Dimensiuni ADE 3 până la 17, ½” până la 4” NPT sau ISO 20 până la 110 cu cablu marin nearmat.




1) Poate fi utilizat în Divizia 2, presupunând că carcasa nu conține componente scânteioase.

Material

Presetupa este fabricată din alamă nichelată cu rezistență sporită la coroziune. Ca alternativă, sunt disponibile și versiuni din oțel inoxidabil AISI316, bronz sau aluminiu.
Pentru aluminiu și oțel inoxidabil, se recomandă utilizarea unui lubrifiant adecvat.
Caracteristici

1. Etanșare din elastomer pentru a asigura gradul de protecție IP corespunzător.
2. Clemă de cablu externă integrată pentru detensionare.


Coduri și dimensiuni


* Pentru margini rotunjite, înmulțiți dimensiunile plate cu 1,1.


Serie Firet Interval Material Opțiune
ADE1A M25 3 NPN
0 = XS NPN = alamă nichelată K1 = Set 1
1 = S SSN = oțel inoxidabil K2 = Set 2
2 = M BZN = maro K3 = Setul 3
3 = L ALN = aluminiu
(cu excepția Grupului 1)		 GOL = fără opțiuni


Set de opțiuni
K1 K2 K3
Șaibă compozită Nut
Green
 Șaibă compozită Nut Green
Green
Șaibă compozită Nut Green
 Șaibă compozită Nut Green
Șaibă zimțată
șlefuită

CAP038794V1
Diagramă de selecție ADE1A Dimensiuni ADE1A Cod ISO Cod ISO CAPRI Cod NPT Cod NPT CAPRI
Dimensiunea filetului Cod etanșare Interval etanșare ISO/NPT A B L
(lungime)
ISO NPT Regulare externă
MIN-MAX
M16 2 4.5-8.5 17 19 32.0 ADE1AM162NPN CAP036594V1
M16 3 7.0-12.0
M20 1/2" 0 2,7-5,5 15 24 28,0 ADE1AM200NPN CAP036664V1 ADE1AN0500NPN CAP038664V1
M20 1/2" 1 4.5-8.5 17 24 32.0 ADE1AM201NPN CAP036674V1 ADE1AN0501NPN CAP038674V1
M20 1/2" 2 7.0-12.0 19 24 35.0 ADE1AM202NPN CAP036694V1 ADE1AN0502NPN CAP038694V1
M20 1/2" 3 10.0-16.0 (15.5) 24 24 40.0 ADE1AM203NPN CAP036604V1 ADE1AN0503NPN CAP038604V1
M25 3/4" 1 7.0-12.0 19 30 40.0 ADE1AM251NPN CAP036774V1 ADE1AN0751NPN CAP038774V1
M25 3/4" 2 10.0-16.0 24 30 40.0 ADE1AM252NPN CAP036794V1 ADE1AN0752NPN
M25 3/4" 3 13.5-20.5 30 30 45.0 ADE1AM253NPN CAP036704V1 ADE1AN0753NPN CAP038704V1
M32 1" 3 18.0-27.5 (26.0) 41 41 48 48 59.0 ADE1AM402NPN CAP036994V1 ADE1AN1252NPN CAP038994V1
