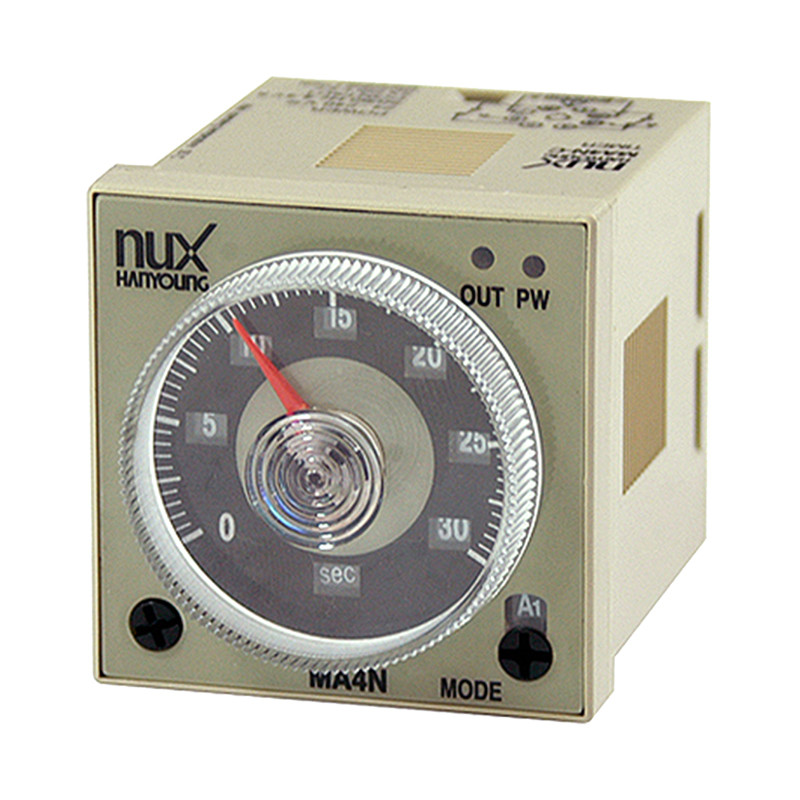

Hanyoung MA4N időzítő relék
Hanyoung MA4N időzítő relék

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Hanyoung

Hanyoung MA4N időzítő relék

Rozwinięcie symbolu

Model Kod OPIS
MA4N-   Analogowy wielozakresowy przekaźnik czasowy (48 X 48 ㎜)
  A 2 przekaźnikowe z wejściami start / reset / inhibit  złącze 11 pin
B 2 przekaźnikowe (1 przekaźnik czasowy, drugi załączony ciągle) złącze 11 pin
C 2 przekaźnikowe złącze 8 pin (bez sygnału start / reset / inhibit)


Dane techniczne

Model MA4N-A MA4N-B MA4N-C
Napięcie zasilania 24 - 240 V a.c / d.c 50 - 60 Hz
Dopuszczalne odchylenia napięcia ±10 % znamionowego napięcia zasilania
Pobór mocy 5.3 VA (240 V a.c), 2.5 W (240 V d.c)
Czas resetowania Max. 0.1 sec
Min długość sygnału START  Min. 20 ms -
INHIBIT
RESET
Parametry wejścia START Wejście beznapięciowe -
Impedancja przy zwartym obwodzie : Max. 2 kΩ
INHIBIT  Napięcie szczotkowe przy zwarciu: Max. 0.7 V d.c
RESET  Impedancja otwarcia : Min. 100 kΩ
Wyjście 2 przekaźniki wyjściowe SPDT 1 przekaźnik SPDT funkcja czasowa
1 przekaźnik natychmiastowy SPDT		 2 przekaźniki SPDT
N.O : 10 A 125 V a.c, 5 A 250 V a.c, 5 A 30 V d.c
N.C : 3 A 125 V a.c, 2 A 250 V a.c, 1 A 30 V d.c
Błąd nastawy Max. ± 5 % ± 0.05 sec -
Błąd powtarzalności Max. ± 0.3 %
Błąd temperatury Max. ± 2 %
Rezystancja izolacji Min. 100 MΩ (Base on 500 V d.c)
Charakterystyka dielektryka 2000 V a.c 50 / 60 Hz for 1 min.
Wibracje Odporność mechaniczna 10 - 55 Hz podwójna amplituda 0.75 mm
Wytrzymałość funkcjonalna 10 - 55 Hz podwójna amplituda 0.5 mm
Przeciążenie Odporność mechaniczna 300 m/s² (około 30 G)
Wytrzymałość funkcjonalna 100 m/s² (około 10 G)
Czas życia Mechaniczny ponad 10 mln operacji (otwieranie zamykanie z częstotliwością: 180 / min)
Elektryczny ponad 100,000 (250 V a.c 3 A obciążenie rezystancyjne)
Rodzaj zacisków Gniazdo 11 pin Gniazdo 8 pin
Temperatura otoczenia -10 ~ 55 ℃ (bez kondensacji)
Temperatura przechowywania -20 ~ 65 ℃ (bez kondensacji)
Wilgotność pracy 35 ~ 85 %R.H.
Masa ok 100g (wraz ze wspornikiem mocującym)
