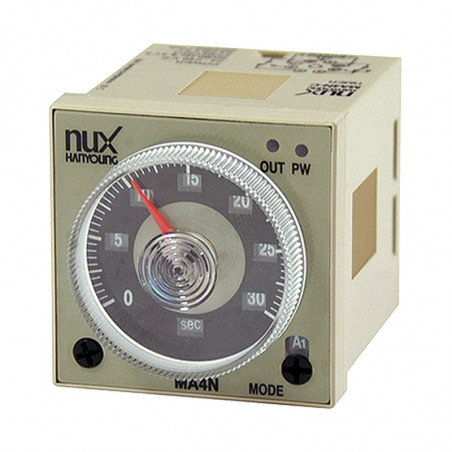

Relee de timp MA4N de la Hanyoung
Relee de timp MA4N de la Hanyoung

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Hanyoung

Relee de timp MA4N de la Hanyoung

Relee de timp MA4N de la Hanyoung

Dezvoltarea simbolurilor:

Model Cod Descriere

MA4N-

   Releu de timp analogic multi-range (48 X 48 ㎜)
  A

2 relee cu conectori de pornire / resetare / inhibare   11 pini
B

2 relee (1 releu de timp, celălalt mereu pornit) conector 11 pin
C

2 conector releu cu 8 pini (fără semnal de pornire / resetare / inhibare)

Date tehnice:

Model

MA4N-A

MA4N-B

MA4N-C
Tensiunea de alimentare 24 - 240 V a.c / d.c 50 - 60 Hz
Abateri de tensiune admise ±10 %tensiunea nominală de alimentare
Consumul de energie 5.3 VA (240 V a.c), 2.5 W (240 V d.c)
Resetarea timpul Max. 0.1 sec

Lungimea semnalului minim

 START  Min. 20 ms -
INHIBIT
RESET
Parametri de intrare START Intrare fără tensiune -

Impedanță la scurtcircuit: max. 2 kΩ
INHIBIT

Tensiunea periei la scurtcircuit: Max. 0,7 V d.c
RESET  Impedanță de deschidere: Min. 100 kΩ
Ieșire

2 relee de ieșire SPDT

1 Funcția timpului releului SPDT
1 Releu instant SPDT

 2 relee SPDT
N.O : 10 A 125 V a.c, 5 A 250 V a.c, 5 A 30 V d.c
N.C : 3 A 125 V a.c, 2 A 250 V a.c, 1 A 30 V d.c
Eroare la setare Max. ± 5 % ± 0.05 sec -
Eroare de repetabilitate Max. ± 0.3 %
Eroare de temperatură Max. ± 2 %
Rezistență la izolație Min. 100 MΩ (Base on 500 V d.c)
Caracteristici dielectrice 2000 V a.c 50 / 60 Hz for 1 min.
Vibratii Rezistență mecanică 10 - 55 Hz double amplitude 0.75 mm

Puterea funcțională

 10 - 55 Hz double amplitude 0.5 mm
Suprasarcină Rezistență mecanică 300 m/s² (Approx. 30 G)
Puterea funcțională 100 m/s² (Approx. 10 G)
Durata de viață Mecanică

peste 10 milioane de operații (deschidere și închidere cu o frecvență de 180 / min)
Electrică peste 100.000 (250 V a.c 3 A sarcină rezistivă)
Tipul de terminale priză 11 pini priză 8 pini
Temperatura ambientală -10 ~ 55 ℃ (fara condensare)
Temperatura de depozitare -20 ~ 65 ℃ (fara condensare)
Umiditatea muncii 35 ~ 85 %R.H.
Masa aprox100g (cu suport de montare)
mai puțin
