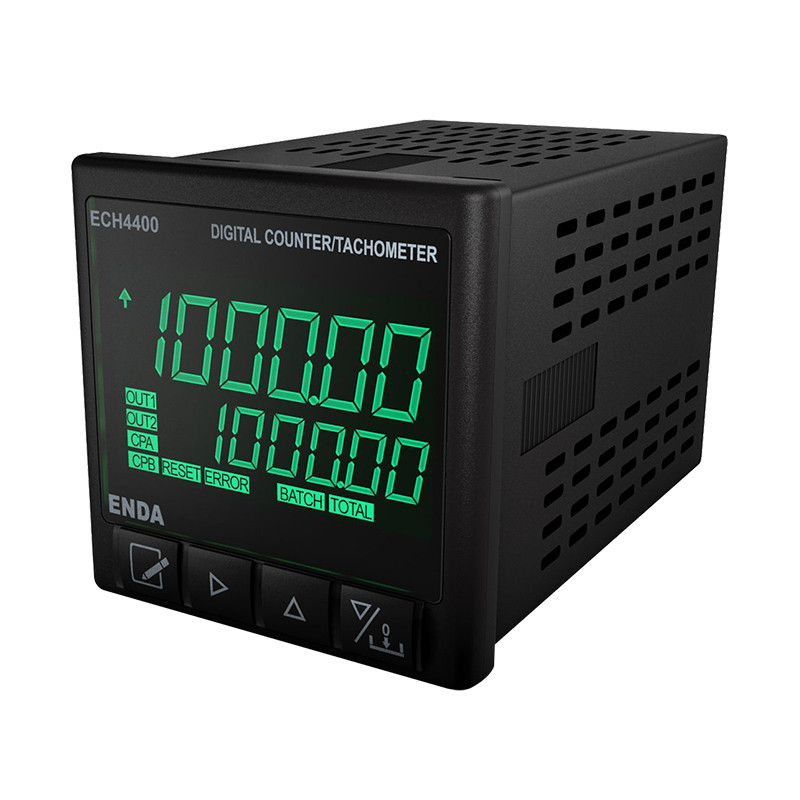

ECH sorozatú impulzusszámláló és fordulatszámmérő
ECH sorozatú impulzusszámláló és fordulatszámmérő

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Sisel

ECH sorozatú impulzusszámláló és fordulatszámmérő

Produkt wycofany ze sprzedaży
Model zastępczy - Cyfrowy przekaźnik czasowy ENDA EM4401

Liczniki impulsów serii ECH są dedykowane do zliczania pojawiających się impulsów elektrycznych w zakresie od 5 do 30 VDC. W zależności od ustawień, możemy ustawić funkcje licznika sumującego lub tachometru, czyli pomiar częstości pojawiania się tych impulsów.

Liczniki serii ECH występują w dwóch rozmiarach:

  • ECH4400: 48x48mm
  • ECH7700: 72x72mm

Informacje techniczne dotyczące obu wersji rozmiarowych

  • podwójny wyświetlacz 6-cio cyfrowy.
  • dwa wejścia impulsowe
  • dodatkowe wyjście zasilające +12VDC 50mA
  • dwa przełączalne wyjścia przekaźnikowe
  • dwa wyjścia napięciowe do sterowania przekaźnikami SSR
  • możliwość podpięcia zewnętrznego resetu
  • komunikacja za pomocą RS485 (jako opcja)

ECH4400 – opis symboli

Symbol Wejście Wyjście Modbus Rozmiar [mm] Napięcie zasilania
ECH4400-230 PNP, NPN Enkoder 2x2A Przekaźnik 2xSSR - 48x48 90-250VAC
ECH4400-24VAC PNP, NPN Enkoder 2x2A Przekaźnik 2xSSR -   48x48 24VAC
ECH4400-SM PNP, NPN Enkoder 2x2A Przekaźnik 2xSSR - 48x48 9-30VDC/7-24VAC
ECH4400-230-RS PNP, NPN Enkoder 2x2A Przekaźnik 2xSSR RS485 48x48 90-250VAC
ECH4400-24VAC-RS PNP, NPN Enkoder 2x2A Przekaźnik 2xSSR RS485 48x48 24VAC
ECH4400-SM-RS PNP, NPN Enkoder 2x2A Przekaźnik 2xSSR RS485 48x48 9-30VDC/7-24VAC

ECH7700 – opis symboli

Symbol Wejście Wyjście Modbus Rozmiar [mm] Napięcie zasilania
ECH7700-230 PNP, NPN Enkoder 2x2A Przekaźnik 2xSSR - 72x72 90-250VAC
ECH7700-24VAC PNP, NPN Enkoder 2x2A Przekaźnik 2xSSR -   72x72 24VAC
ECH7700-SM PNP, NPN Enkoder 2x2A Przekaźnik 2xSSR - 72x72 9-30VDC/7-24VAC
ECH7700-230-RS PNP, NPN Enkoder 2x2A Przekaźnik 2xSSR RS485 72x72 90-250VAC
ECH7700-24VAC-RS PNP, NPN Enkoder 2x2A Przekaźnik 2xSSR RS485 72x72 24VAC
ECH7700-SM-RS PNP, NPN Enkoder 2x2A Przekaźnik 2xSSR RS485 72x72 9-30VDC/7-24VAC

Przykładowy schemat połączeń:
