Kéttiriztoros modul – M2C..W

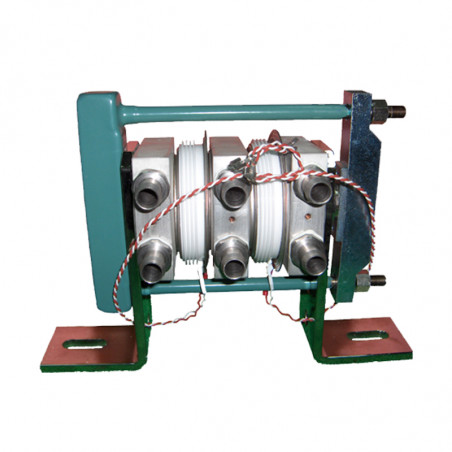

Dwuelementowy tyrystorowy blok mocy z radiatorem wodnym

Cechy

• dwuelementowy tyrystorowy moduł mocy z radiatorem wodnym
• chłodzenie wodne

Typowe aplikacje

• prostowniki, falowniki, zasilacze
• regulatory mocy DC
• styczniki mocy
• soft-start

Opcje

• wykonanie standardowe – Rys.1
• wykonanie z szynami prądowymi
• wykonanie z radiatorem czernionym
• zabezpieczenie termiczne
• układ RC
• bezpiecznik
• chłodzenie wymuszone

Dobór bloku mocy

• W zależności od obciążenia w bloku mocy są zastosowane różne półprzewodniki. Wielkość użytego półprzewodnika podana jest w tabeli.

Warunki pracy

Dwuelementowe bloki mocy z chłodzeniem, wodnym są przeznaczone do pracy w energoelektronicznych układach przekształtnikowych:

• temp. wody chłodzącej na wlocie od 5°C do 30°C przy temp. otaczającego powietrz nie niższej niż -10°C
• ciśnienie atmosferyczne od 860hPa do 1060hPa
• woda chłodząca o rezystywności nie mniejszej niż od 5x10⁵Ω cm, pH od 5 do 8 oraz twardości nie większej od 80mg CaO/dm³

Rysunek 1

Parametry techniczne bloków mocy

Typ modułu	Średni prąd półprzewodnika IF(AV) [A]	Napięcie wsteczne i blokowania półprzewodnika U RRM     [V]	Prąd przeciążeniowy I FSM [A]	wymiary zastosowanego półprzewodnika [mm]	Masa bloku [kg]
M2C7W	450…650	400…2400	7000…10000		3,2
M2C8W	630…1000	400…8500	10000…24000		3,6
M2C9W	1000…2000	400…7500	20000…42000		6,9
M2C11W	1000…3200	400…6000	27000…65000		19,0

Schemat bloku mocy M2C...W
