Moduł dwutyrystorowy– M2C..W

Dwuelementowy tyrystorowy blok mocy z radiatorem wodnym

Cechy

  • dwuelementowy tyrystorowy moduł mocy z radiatorem wodnym
  • chłodzenie wodne


Typowe aplikacje

  • prostowniki, falowniki, zasilacze
  • regulatory mocy DC
  • styczniki mocy
  • soft-start


Opcje

  • wykonanie standardowe – Rys.1
  • wykonanie z szynami prądowymi
  • wykonanie z radiatorem czernionym
  • zabezpieczenie termiczne
  • układ RC
  • bezpiecznik
  • chłodzenie wymuszone


Dobór bloku mocy

  • W zależności od obciążenia w bloku mocy są zastosowane różne półprzewodniki. Wielkość użytego półprzewodnika podana jest w tabeli.


Warunki pracy

Dwuelementowe bloki mocy z chłodzeniem, wodnym są przeznaczone do pracy w energoelektronicznych układach przekształtnikowych:

  • temp. wody chłodzącej na wlocie od 5°C do 30°C przy temp. otaczającego powietrz nie niższej niż -10°C
  • ciśnienie atmosferyczne od 860hPa do 1060hPa
  • woda chłodząca o rezystywności nie mniejszej niż od 5x105Ω cm, pH od 5 do 8 oraz twardości nie większej od 80mg CaO/dm3

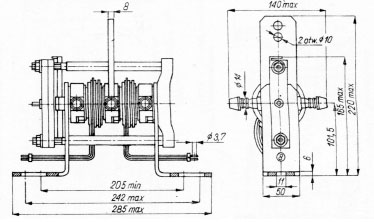

Rysunek 1



Parametry techniczne bloków mocy

Typ modułu Średni prąd półprzewodnika IF(AV) [A] Napięcie wsteczne i blokowania półprzewodnika U RRM
    [V]
Prąd przeciążeniowy
I FSM
[A]
wymiary zastosowanego półprzewodnika
[mm]
Masa bloku
[kg]
M2C7W 450…650 400…2400 7000…10000 3,2
M2C8W 630…1000 400…8500 10000…24000 3,6
M2C9W 1000…2000 400…7500 20000…42000 6,9
M2C11W 1000…3200 400…6000 27000…65000 19,0


Schemat bloku mocy M2C...W
