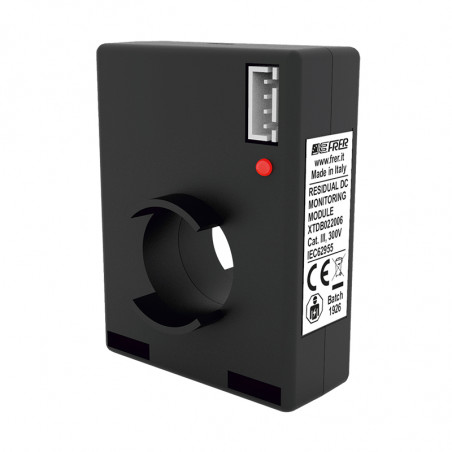

Moduł monitorowania prądu różnicowego XTDB022
  • Moduł monitorowania prądu różnicowego XTDB022

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: FRER

Moduł monitorowania prądu różnicowego XTDB022

Opis

W stacjach ładowania prądem przemiennym podłączonych na stałe do sieci elektrycznej (tryb 3 zgodnie z IEC 61851-1) wymagana jest obecność różnicowego urządzenia do wykrywania prądu stałego (RDC-DD). To urządzenie musi być w stanie przerwać proces zasilania pojazdu elektrycznego (EV) w przypadku, gdy prąd ten jest równy lub większy niż 6 mA. To urządzenie monitorujące musi być wykonane zgodnie z normami IEC 62955 i ma na celu zagwarantowanie prawidłowego działania zabezpieczeń różnicowych typu A lub F zainstalowanych przed stacją ładującą. W przeciwnym razie zabezpieczenia różnicowe mogłyby zostać „oślepione” przez obecność nadmiernej składowej stałej. FRER od wielu lat jest liderem na rynku w dziedzinie zabezpieczeń różnicowych dla urządzeń wrażliwych na prąd zmienny (typ A i typ F) lub tych wrażliwych na prąd stały (typ B). Dzięki temu doświadczeniu FRER opracował moduł monitorowania prądu różnicowego (RDC-M). Moduł ten, gdy jest elektrycznie połączony z różnicowym urządzeniem zabezpieczającym (wyłącznikiem różnicowoprądowym) lub urządzeniem wyłączającym (stycznikami), realizuje funkcjonalność urządzenia do monitorowania prądu resztkowego (RDC-MD) w pełnej zgodności z wyżej wymienionymi normami IEC62955.



Zasilanie 12 Vdc ±10%, Typowo: 15 mADC, Maksymalnie: 25 mADC
Wyjście Aktywne wysokie, otwarty kolektor, względem GND
40 V maks.(otwarty) 0,1 V, 100 mA maks. (zamknięty)
Wejście stanu ładowania Aktywne niskie, względem GND
Niskie < 1 V
Wysokie > 10 V
Znamionowe 24 VDC
Złącze JST BH4B-XH-2
Znamionowy prąd obciążenia
obwodu pierwotnego		 63 A (3 fazy) lub 48..62 Hz (1 faza)
Znamionowy prąd roboczy 6 mA
Znamionowy prąd zadziałania 4 mA
Czas odpowiedzi < 9.5 s @ 6 mADC
< 250 ms @ 60 mADC
< 50 ms @ 200 mADC
Temperatura pracy -25...+85°C
Izolacja pomiędzy obwodem pierwotnym i wtórnym 1500 V AC 5s, Uimp 4 kV (IEC 62955)
Wytrzymałość prądowa 3 kA 8/20 us
Stopień ochrony IP40
Samogasnąca obudowa termoplastyczna UL 94-V0


Kod zamówienia

Sensor XTDB _ _ _ _ _ _
Prąd 6mA DC XTDB022006
  10mA DC XTDB022010
