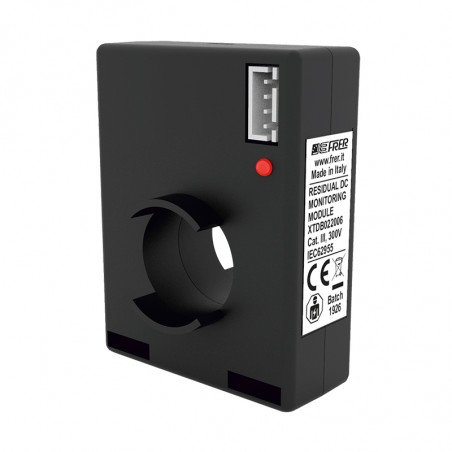

Modulul de monitorizare a curentului diferențial XTDB022
  • Modulul de monitorizare a curentului diferențial XTDB022

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: FRER

Modulul de monitorizare a curentului diferențial XTDB022

Modulul de monitorizare a curentului diferențial XTDB022



Descriere:
În stațiile de încărcare AC conectate permanent la rețea (modul 3 conform IEC 61851-1), este necesară prezența unui dispozitiv de detectare a diferențialului DC (RDC-DD). Acest dispozitiv trebuie să poată întrerupe procesul de alimentare a vehiculului electric (EV) dacă curentul este egal sau mai mare de 6 mA. Acest dispozitiv de monitorizare trebuie realizat în conformitate cu standardele IEC 62955 și este destinat să garanteze funcționarea corectă a dispozitivelor de protecție diferențială de tip A sau F instalate în amonte de stația de încărcare. În caz contrar, protecția diferențială ar putea fi „orbită” de prezența unei componente CC excesive. FRER este lider de piață de mai mulți ani în domeniul protecției diferențiale pentru dispozitive sensibile la curent alternativ (tip A și tip F) sau pentru cele sensibile la curent continuu (tip B). Datorită acestei experiențe, FRER a dezvoltat un modul de monitorizare a curentului diferențial (RDC-M). Acest modul, atunci când este conectat electric la un dispozitiv de protecție diferențială (dispozitiv de curent rezidual) sau la un dispozitiv de comutare (contactori), pune în aplicare funcționalitatea dispozitivului de monitorizare a curentului rezidual (RDC-MD) în conformitate cu standardele IEC62955 menționate mai sus.



Putere 12 Vcc ± 10%, Tipic: 15 mADC, Maxim: 25 mADC
Ieșire

Colector activ, deschis, în raport cu GND
40 V max. (Deschis) 0,1 V, 100 mA max. (Închis)
Încărcarea stării de intrare

Activ scăzut, raportat la GND
Scăzut < 1 V
Înalt > 10 V
Evaluat la 24 VCC
Conector JST BH4B-XH-2

Curent nominal de încărcare
circuitul primar

 63 A (3 faze) sau 48..62 Hz (o fază)
Curent operațional nominal 6 mA
Curent de declanșare nominal 4 mA
Timp de răspuns < 9.5 s @ 6 mADC
< 250 ms @ 60 mADC
< 50 ms @ 200 mADC
Temperatura de lucru -25...+85°C
Izolarea între circuitul primar și cel secundar 1500 V AC 5s, Uimp 4 kV (IEC 62955)
Rezistența curentă 3 kA 8/20 us
Grad de protecție IP40
Carcasă termoplastică cu auto-stingere UL 94-V0



Codul comenzii:
Sensor XTDB _ _ _ _ _ _
Curent 6mA DC XTDB022006
  10mA DC XTDB022010
mai puțin
