PV biztonsági dobozok
PV biztonsági dobozok

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: CITEL

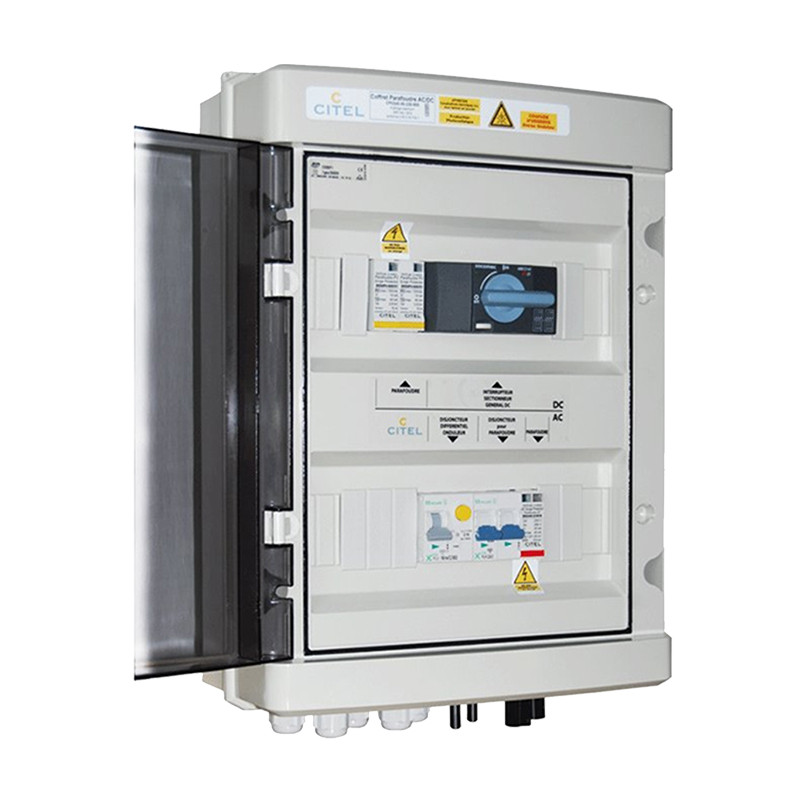

PV biztonsági dobozok

PV védődobozok

PV túlfeszültségvédő panel - AC oldal CPV240 sorozat

PV túlfeszültségvédő panel - AC oldali CPV240 sorozat

• Fotovoltaikus túlfeszültségvédő panel
• UTE C15-712-1 megfelelőség
• AC hálózati csatlakozás
• Hálózati és differenciálvédő megszakító


CITEL cikkszám

CPV240-230-xxx-DDR
Hálózati feszültség Un 230 V mono
Maximális áram 16 A - 25 A - 32 A
Hálózati kapcsolat (bemenet/kimenet) max. 6 mm2
Biztonság
Hőkapcsoló belső
Leválasztás vizualizációja jelző Villám
Túlfeszültségvédő elágazó áramkör-megszakító túlfeszültségvédőben
Túláramvédelem vezetéki áramkör-megszakítóval [16 vagy 32 A kategóriájú)
Védelem közvetett érintkezések ellen 30mA-es differenciál áramkör-megszakítóval
2-es típusú túlfeszültség-védő DS240-230/G
Max. üzemi áram Uc 255 Vac
Névleges kisülési áram In 20 kA
Max. kisülési áram Imax 40 kA
Védelmi szint (CM/DM) Fel 1,5/1,25 kV
Jellemző eset
Védelmi szint IP 55
Méretek (Ma x H x M) mm 198 x 255 x 108
Burkolat anyaga Polikarbonát UL 94VO
Hozzáférés-vezérlő berendezések Átlátszó ajtó
Váltókábel kábelföldek által


PV túlfeszültség-védő panel - DC oldal CPV50-xxx-xxA-xST sorozat


PV túlfeszültségvédő panel - DC oldal CPV50-xxx-xxA-xST sorozat

• 3 ágú túlfeszültségvédő panel
• 500, 600 és 800 Vdc
• Max. áram : 25 A
• Keresztmetszet



CITEL cikkszám

CPV50-500-40A-3ST

CPV50-600-40A-3ST

CPV50-800-40A-3ST
Karakterláncok száma 3 3 3
Max. PV feszültség Felhasznált feszültség 500 V egyenáram 600 V egyenáram 800 V egyenáram
Max. Napelemes áram Imppstc 25 A 25 A 25 A
Hálózati csatlakozás (bemenet/kimenet) 6,5/10 mm2-es csatlakozó 6,5/10 mm2-es csatlakozó 6,5/10 mm2-es csatlakozó
DC kapcsoló igen igen igen
Biztosítékok védelme stringekkel opció opció opció
2-es típusú túlfeszültség-védő DS50PV-500/51 DS50PV-600/51 DS50PV-800/51
Max. PV feszültség UCPV 600 Vdc 720 Vdc 960 Vdc
Névleges kisülési áram In 15 kA 15 kA 15 kA
Max. kisülési áram Imax 40 kA 40 kA 40 kA
Védelmi szint Fel 2,2 kV 2,8 kV 2/3,6 kV
Jellemző eset
Védelmi szint IP65
Méretek (Ma x H x M) 305 x 225 x 125 mm
Záróanyag ABS PC
Fogantyú típusa Külső zárható


PV túlfeszültségvédő panel - AC/DC oldal CPV240-50 sorozat

PV túlfeszültségvédő panel - AC/DC oldal CPV240-50 sorozat

• AC/DC kombinált túlfeszültségvédő panel
• Differenciálkapcsolók
• PV modulok leválasztása és csatlakoztatása

CITEL cikkszám

CPV240-50-230-xx-DDR
Hálózat Hálózat Egyfázisú AC hálózat 2 string - DC hálózat
Hálózati feszültség Feszültség/Tápfeszültség Feszültség/Tápfeszültség 230 V mono 600 Vdc
Max. áram (xx) 16A - 25A -32A 25A
Csatlakozás (inverter/hálózati) max. 6 mm2 csavaros csatlakozóban max. 6 mm2 MC típusú csatlakozóban
Biztonság
Hőkapcsoló belső túlfeszültségvédő belső túlfeszültségvédő
Leválasztás vizualizációja túlfeszültségvédő jelző túlfeszültségvédő jelző
Túlfeszültségvédő Túlfeszültségvédő SPD megszakító nem szükséges
Túláramvédelem vezetékvédő kapcsolóval anélkül
Védelem közvetett érintkezések ellen különbség-védő kapcsolóval 30 mA anélkül
2-es típusú túlfeszültség-védő DS240-230/G DS50PV-600/51
Max. állandó feszültség Ucpv 255 Vac 720 Vdc
Kisülési áram megnevezése In 20 kA 15 kA
Max. kisülési áram Imax 40 kA 40 kA
Védelmi szint Fel 1,5/1,25 kV 2,8 kV
Jellemző eset
Méretek (M x H x P) 420 x 298 x 140 mm
Záróanyag UL94 VD polikarbonát
Védelmi szint IP55
Hozzáférési berendezés Átlátszó ajtó
Shift cabLe cabLe gLands által
