Cajas de seguridad fotovoltaica
Cajas de seguridad fotovoltaica

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: CITEL

Cajas de seguridad fotovoltaica

Cajas de protección fotovoltaica

Panel protector contra sobretensiones fotovoltaico - lado CA, serie CPV240

Panel protector contra sobretensiones fotovoltaicas - lado CA serie CPV240

• Panel protector contra sobretensiones fotovoltaicas
• Cumple con la norma UTE C15-712-1
• Conexión a la red de CA
• Interruptor automático de línea y diferencial


Número de pieza CITEL

CPV240-230-xxx-DDR
Tensión de red Un 230 V mono
Corriente máxima 16 A - 25 A - 32 A
Conexión de red (entrada/salida) 6 mm² máx.
Seguridad
Desconectador térmico Interno
Visualización de la desconexión Indicador de rayo
Protector contra sobretensiones Interruptor automático derivado en el protector contra sobretensiones
Protección contra sobrecorriente Mediante interruptor automático de línea (calibre 16 o 32 A)
Protección contra contactos indirectos Mediante interruptor automático diferencial de 30 mA
Protector de sobretensiones tipo 2 DS240-230/G
Voto máximo de funcionamiento Uc 255 V CA
Corriente nominal de descarga In 20 kA
Máx. Corriente de descarga máxima Imáx 40 kA
Nivel de protección (CM/DM) Arriba 1,5/1,25 kV
Características del caso
Nivel de protección IP 55
Dimensiones (Al x L x P) mm 198 x 255 x 108
Material de la carcasa Policarbonato UL 94VO
Equipo de acceso Puerta transparente
Cable de cambio Por pasacables


Panel protector contra sobretensiones fotovoltaico - Lado de CC, serie CPV50-xxx-xxA-xST


Panel protector contra sobretensiones fotovoltaico - Lado CC, serie CPV50-xxx-xxA-xST

• Panel protector contra sobretensiones de 3 hilos
• 500, 600 y 800 V CC
• Corriente máxima: 25 A
• Seccionamiento



Corriente de descarga máxima Imáx 40 kA
Número de pieza CITEL

CPV50-500-40A-3ST

CPV50-600-40A-3ST

CPV50-800-40A-3ST
Número de cadenas 3 3 3
Voltaje fotovoltaico máximo Uocstc 500 VCC 600 VCC 800 VCC
Máx. Corriente fotovoltaica Imppstc 25 A 25 A 25 A
Conexión de red (entrada/salida) Terminal 6,5/10 mm² Terminal L 6,5/10 mm² Terminal L 6,5/10 mm²
Interruptor de CC Sí Sí Sí
Protección con fusibles por cadenas opción opción opción
Protector de sobretensión tipo 2 DS50PV-500/51 DS50PV-600/51 DS50PV-800/51
Voltaje fotovoltaico máximo UCPV Corriente de descarga nominal In 15 kA 15 kA 15 kA 15 kA 15 kA
40 kA 40 kA
Nivel de protección Arriba 2,2 kV 2,8 kV 2/3,6 kV
Caso de características
Nivel de protección Dimensiones (Al x An x P) 305 x 225 x 125 mm
Material de la carcasa ABS PC
Tipo de manija Bloqueo externo

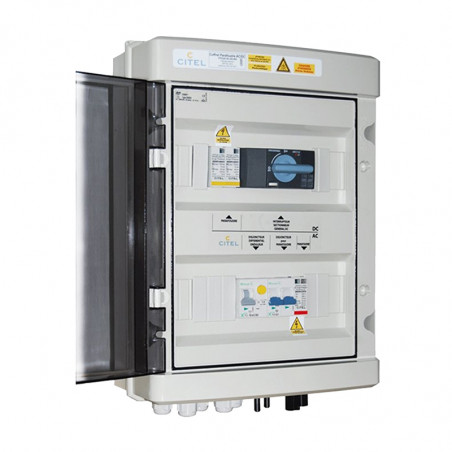

Panel protector contra sobretensiones fotovoltaicas - lado CA/CC, serie CPV240-50

Panel protector contra sobretensiones fotovoltaicas - lado CA/CC, serie CPV240-50

• Panel protector contra sobretensiones combinado CA/CC
• Interruptores diferenciales
• Desconexión y conexión de módulos fotovoltaicos

Número de pieza CITEL

CPV240-50-230-xx-DDR
Red Red monofásica de CA 2 cadenas - Red de CC
Tensión de red Un/Uocstc 230 V mono 600 V CC
Corriente máx. (xx) 16 A - 25 A - 32 A 25 A
Conexión (inversor/red) 6 mm² máx. en terminal de tornillo 6 mm² máx. en conector MC de tipo resort con terminal
Seguridad
Desconectador térmico Protector de sobretensión interno Protector de sobretensión interno
Visualización de la desconexión Indicador del protector de sobretensión Indicador del protector de sobretensión
Protector de sobretensión No necesario
Protección contra sobrecorriente Por disyuntor de línea Sin
Protección contra contactos indirectos Por disyuntor diferencial de 30 mA Sin
Protector de sobretensión tipo 2 DS50PV-600/51
Tensión de régimen permanente máx. Ucpv 255 V CA 720 V CC
Corriente de descarga nominal In 20 kA 15 kA
Corriente máxima de descarga Imáx 40 kA 40 kA
Nivel de protección Arriba 1,5/1,25 kV 2,8 kV
Características del caso
Puerta transparente
Cable de cambio Por los pasacables
