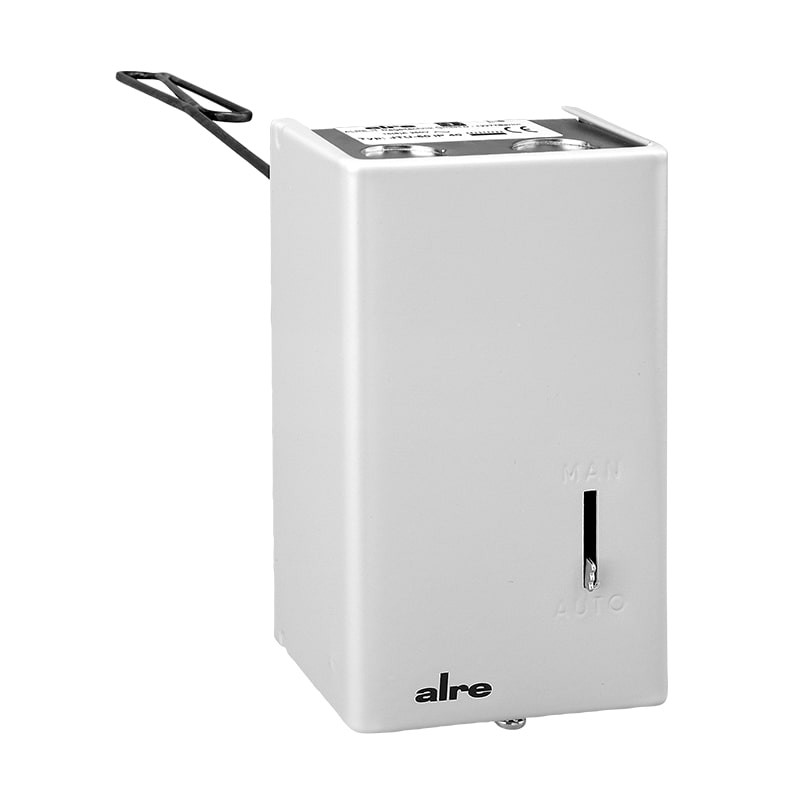

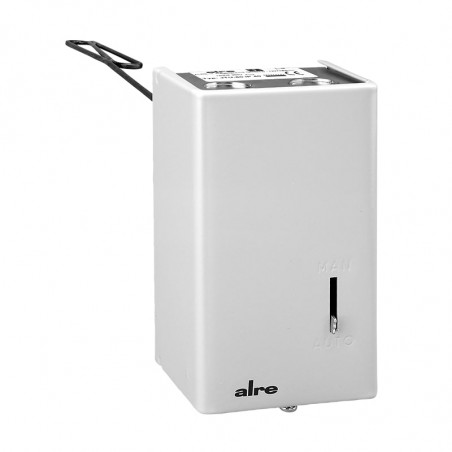

JTL-2…-11/JTL-8 NR…-17 NR légfűtő termostat

Műszaki adatok:

Érintkező terhelése:		15 (8)A 24-250V~, min. 150mA 24V~ esetén
Ventilátor beállítási tartománya:		20…70˚C
Égőfej beállítási tartománya:		70…100˚C, JTL-2…-11 70…95˚C, JTL-8 NR…-17 NR
STB hőmérséklet-kapcsoló:		100˚C, külső kézi visszaállítás (JTL-…NR típusokra vonatkozik)
Kapcsolat:		2 vagy 3 mikrokapcsoló potenciálmentes érintkezőként
Védelmi szint:		IP40
Védelmi osztály:		I
Környezeti hőmérséklet:		-15…+80˚C
Érzékelő:		Folyadékkal töltött, rézből készült, teljes hosszában aktív
Max. érzékelő hőmérséklet:		200˚C
Szín:		szürke (RAL 7035)

Minimum vagy maximum hőmérsékletű termosztátként használható légkondicionáló és szellőztető rendszerekben lévő légbeömlő szellőzők vagy ventilátorok vezérléséhez. Elektromos fűtőtekercsek, valamint gáz- vagy olajfűtők túlmelegedés elleni védőtermosztátjaként is használható. A MAN-AUTO kapcsoló lehetővé teszi a készülék szellőztetésre való használatát meleg napokon (pl. nyáron).

TW 8 K Gyújtószikramentes / védelem a hideg és a túlmelegedés ellen

Típus	Ventilátor hiszterézis	Égő hiszterézis	Típus*	Kapilláris hossza	Berendezés**
JTL-2	8…30 K	8 K	350 mm	Gyújtószikramentes / hidegvédelem
JTL-8	8…30 K	Külső visszaállítás	STB	350 mm	Gyújtószikramentes / hideg- és túlmelegedés elleni védelem
JTL-11	8…30 K	8 K	TW	1250 mm	Gyújtószikramentes / hideg elleni védelem
JTL-8 NR	8…30 K	TW/STB	350 mm	Gyújtószikramentes / hideg- és túlmelegedés
JTL-17 NR	8…30 K	8 K	TW/STB	1250 mm

*TW=Termosztát, STB=Biztonsági hőmérséklet-korlátozó
** Gyújtószikramentes / védelem a hideg ellen: a készülékek meghibásodásmentesek, ami azt jelenti, hogy az égő kikapcsol, ha az érzékelőt töltő közeg szivárog, például ha az érzékelő sérült. Mivel a negatív hőmérséklet csökkenti a töltőközeg térfogatát, ami hasonló hatással van az érzékelő meghibásodásához, a készülékeket egy úgynevezett "hidegcsavar" szabályozza, így az égő -15˚C alatti hőmérsékleten kikapcsol. Körülbelül -5˚C hőmérséklet felett a reset gomb megnyomásával újra bekapcsolhatók.
Túlmelegedés elleni védelem:A készülék védelmet nyújt a kontrollálatlan túlmelegedés ellen, amelyet például a kapilláris csövet töltő közeg felhalmozódása vagy fokozatos elvesztése okozhat a cső láthatatlan sérülése miatt stb. Az érzékelő biztosítéka kiolvad, amikor a hőmérséklet eléri a 220˚C-ot, aminek következtében a készülék a kapilláris csövet töltő közeg elvesztése miatt kikapcsol. Ezt követően az égő már nem aktiválható, és a készülék használhatatlanná válik. Ez csak jelzésként szolgálhat, hogy a hőmérséklet elérte a 220˚C-ot.
