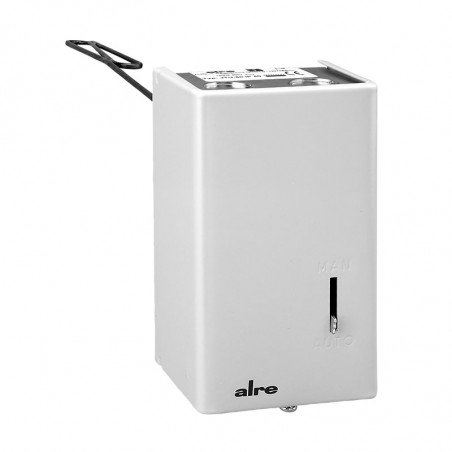

Termostato para el calentador de aire JTL-2 ... -11 / JTL-8 NO ... -17 No.

Datos técnicos:

Carga de contacto:		15 (8) A 24-250 V~, mín. 150 mA para 24 V~
Rango de ajuste del ventilador:		20…70 ˚C
Rango de ajuste del quemador:		70…100 ˚C, JTL-2…-11 70…95 ˚C, JTL-8 NR…-17 NR
Interruptor de temperatura STB:		100 ˚C, rearme manual externo (válido para los modelos JTL-…NR)
Contacto:		2 o 3 microinterruptores como contactos libres de potencial
Nivel de protección:			Clase de protección:		I
Temperatura ambiente:		-15…+80 °C
	Llenado de líquido, hecho de cobre, activo en toda su longitud
Temperatura máxima del sensor:		200 °C
Color:		gris (RAL 7035)

Se utiliza como termostato de temperatura mínima o máxima para controlar las rejillas de ventilación o ventiladores en sistemas de aire acondicionado y ventilación. También se puede utilizar como termostato de protección contra sobrecalentamiento para serpentines de calefacción eléctrica y calentadores de gas o gasóleo. El interruptor MAN-AUTO permite utilizar el dispositivo para la ventilación en días cálidos (por ejemplo, en verano).

TW 8 K Intrínsecamente seguro / protección contra el frío y el sobrecalentamiento

Tipo	Histéresis del ventilador	Histéresis del quemador	Tipo*	Longitud del capilar	Equipo**
JTL-2	8…30 K	8 K	350 mm	Intrínsecamente seguro / protección contra el frío
JTL-8	8…30 K	Reinicio externo	STB	350 mm	Intrínsecamente seguro / protección contra el frío y el sobrecalentamiento
JTL-11	8…30 K	8 K	TW	1250 mm	Intrínsecamente seguro/protección contra el frío
JTL-8 NR	8…30 K	TW/STB	350 mm	Intrínsecamente seguro/protección contra el frío y Sobrecalentamiento
JTL-17 NR	8…30 K	8 K	TW/STB	1250 mm

*TW = Termostato, STB = Limitador de temperatura de seguridad
** Intrínsecamente seguro / protección contra el frío: los dispositivos son a prueba de fallos, lo que significa que el quemador se apaga si el fluido que llena el sensor tiene fugas, por ejemplo Por ejemplo, si el sensor está dañado. Dado que las temperaturas negativas reducen el volumen del fluido de llenado, lo que tiene un efecto similar al de un fallo del sensor, los dispositivos se regulan mediante un "tornillo frío" para que el quemador se apague a temperaturas inferiores a -15 °C. Pueden volver a encenderse a temperaturas superiores a aproximadamente -5 °C pulsando el botón de reinicio.
Protección contra sobrecalentamiento: El dispositivo protege contra el sobrecalentamiento incontrolado, que puede deberse, por ejemplo, a la acumulación o pérdida gradual del fluido que llena el tubo capilar debido a daños invisibles en el tubo, etc. El fusible del sensor se funde cuando la temperatura alcanza los 220 °C, por lo que el dispositivo se desactiva debido a la pérdida del fluido que llena el tubo capilar. Tras este evento, el quemador ya no puede activarse y el dispositivo queda inutilizable. Solo sirve como señal de que la temperatura ha alcanzado los 220 °C.
