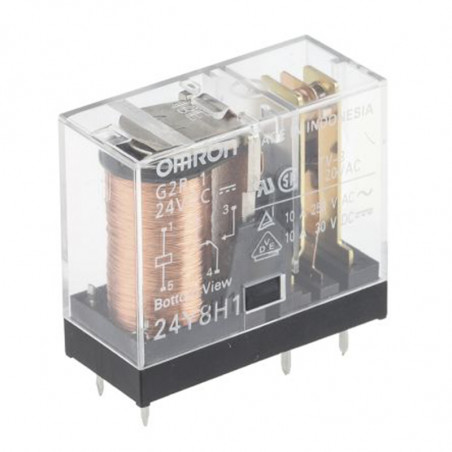

Wtykowe przekaźniki mocy serii G2R-...-SN
  • Wtykowe przekaźniki mocy serii G2R-...-SN

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Omron

Wtykowe przekaźniki mocy serii G2R-...-SN

Cechy

  • wysoka moc łączeniowa
  • funkcjonalna podstawka na szynę DIN
  • małogabarytowy
  • standardowa obudowa uszczelniana, pobielane końcówki
  • dostępny również w wykonaniu bistabilnym


Dane techniczne

Moc łączeniowa min.: 5 V DC, 100mA
Czas zadziałania: V Dax. 15 00s (mA/DC)
Czas odpadania: max. 10 ms (AC)
max. 5 ms (DC)
z diodą jednokierunkową max. 20 ms
Trwałość mechaniczna: cewka AC: 10 mln cykli łączeniowych
cewka DC: 20 mln cykli łączeniowych
Materiał styków: AgCdO
Napięcie przełączane max.: 400 V AC, 125 V DC
Temperatura otoczenia: -40 do 70°C
Wymiary: 29 x 13 x 29 mm
Dopuszczenia: UL, CSA, SEV, TÜV, VDE

Inne wartości napięcia sterowania do uzgodnienia telefonicznie.



Typ Napięcie
znamionowe
cewki		 Prąd
znamionowy
cewki		 Rezystancja
cewki		 Obciążenie
znamionowe przy
250 VAC          30 VDC		 Prąd
trwały		 Prąd
przełączany max.		 Moc łączeniowa
max.
Moc łączeniowa max
G2R-1-SN24DC 24 V DC 22 mA 1100 Ω 10A 10A 10A 10A 2500 VA, 300 W
G2R-1-SND24DC
dodatkowo z diodą jednokierunkową		 24 V DC 22 mA 1100 Ω 10A 10A 10A 10A 2500 VA, 300 W
G2R-1-SN24AC 24 VAC 46 mA 260 Ω
G2R-1-SN 230 AC 230 VAC 4,6 mA 26,85 kΩ
Podstawka
P2RF-05-E montaż na szynie DIN lub na płycie podstawowej
P2R-05-P montaż na płytce drukowanej

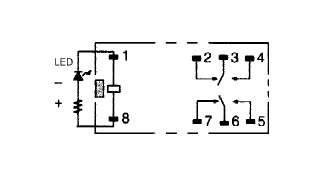

Przekaźnik ze wskaźnikiem LED, 2 zestyki przełączne
G2R-24-SN 24 DC 24 V DC 4,6 mA 1100 Ω 5 A 5 A 5 A 5 A 1250VA, 150 W
G2R-2-SND24DC
dodatkowo z diodą jednokierunkową		 24 V DC 22 mA 1100 Ω 5 A 5 A 5 A 5 A 1250VA, 150 W
G2R-2-SN 24 AC 24 VAC 46 mA 260 Ω
G2R-2-SN 230 AC 230 VAC 4,6 mA 26,85 kΩ
Podstawka
P2RF-08-E montaż na szynie DIN lub na płycie podstawowej


G2R-1-SN


G2R-2-SN
