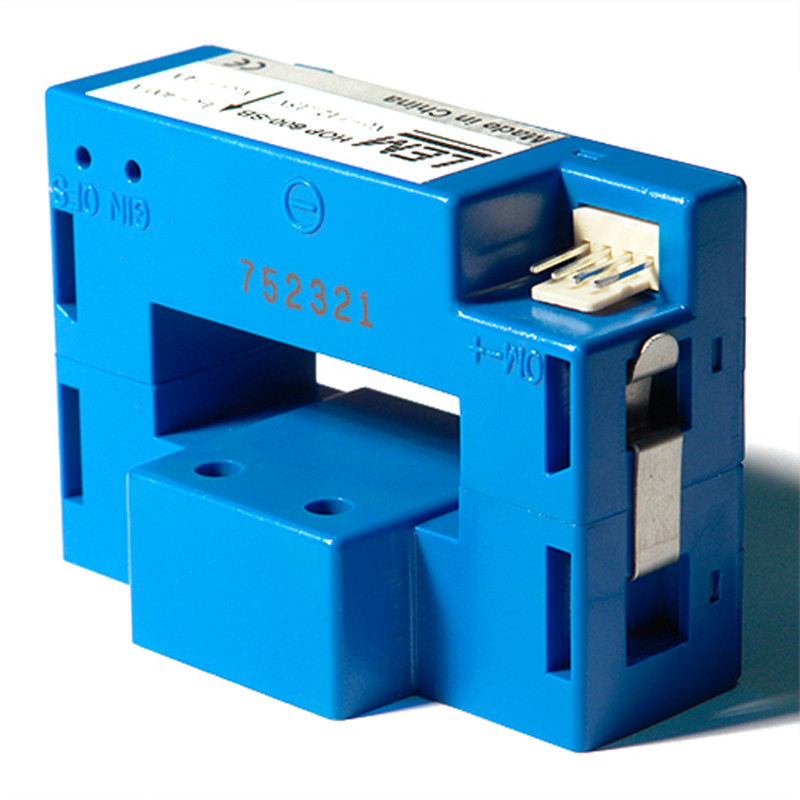

HOP 2000-SB/SP1 serijos keitikliai
  • HOP 2000-SB/SP1 serijos keitikliai

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

Gamintojas: LEM

HOP 2000-SB/SP1 serijos keitikliai



HOP 2000-SB/SP1

Primary nominal current rms IPNSK 2000A
Primary current, measuring range IPmax 3000A

Mechanical characteristics
• General tolerance
± 1 mm
• Primary aperture
163x50 mm (±2)
• Busbar fastening
1 hole Ø5,5 i 2 slots5,5 x 30
• Panel mounting
4 holoes Ø3,2
• Distance between holes axes
15x 210 mm
• Connection of secondary
MOLEX 5045-04AG

Remarks

VOUT is positive when IP flows in the direction of the arrow.
The return busbar and primary conductor elbow must be ●●located at least at 2.5 x window length more far away from the transducer case.
Temperature of the primary busbar cannot exceed 90°C.
Dynamic performances are best with a primary busbar  completely filling the primary aperture.

Dimensions[mm]
LEM HOP 2000-SB/SP1 LEM HOP 2000-SB/SP1
