Mechaninis higrostatas ETS 011
  • Mechaninis higrostatas ETS 011

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

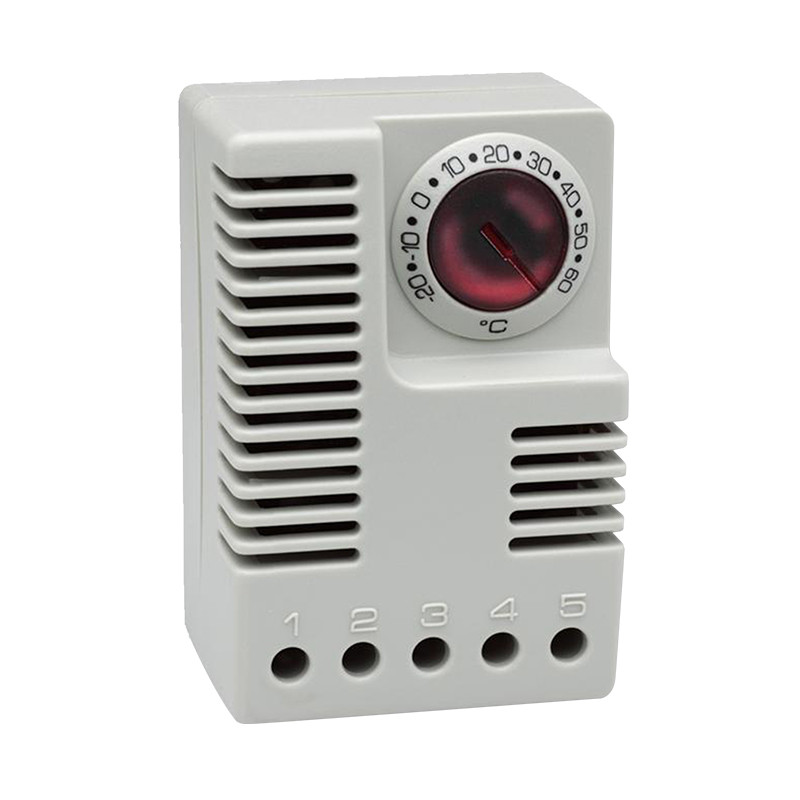

Mechaninis higrostatas ETS 011

Szeroki zakres nastaw temperatury
Mała histereza
Optyczny wskaźnik działania (LED)
Styk przełączny
Dla aplikacji DC

Higrostat mechaniczny ETS 011 przykład połącznia

Termostaty elektroniczne ETS 011 są używane do załączania urządzeń grzewczych lub chłodzących, wentylatorów z filtrami, jako elementy sterujące przekaźnikami SM 010 lub podobnymi. Termostat reaguje na zmiany temperatury otaczającego go powietrza z steruje bezpotencjałowym stykiem przełącznym. Święcąca się dioda LED podświetlająca pokrętło nastaw informuje o zwartym styku 1-2. Kiedy temperatura wzrasta ponad zadaną, styk 1-2 otwiera się i dioda gaśnie. W stanie gdy napięcie zasilania zanika, styk 1-2 pozostaje rozwarty (stan bezpieczny)



Dane techniczne

Różnica przełączeń 4K (± 1K tolerancja) przy 20°C/68°F
Rodzaj czujnika NTC
Czas reakcji ok. 5 s
Rodzaj styku Styk przełączny (przekaźnik)
Max. prąd styku przełacznego 0.5A DC przy 48V DC
Min. moc obciążenia styku przełącznego 10mWDC (przy 0.1V, 100mA lub 1mA, 10V)
Wskaźnik działania LED
Podłączenie Zacisk pięciobiegunowy, drut 2.5mm²
  Przewód giętki (z końcówką kablową) 1.5mm²
  Max. siła dokręcania 0,5 Nm
Zamocowanie Klamra dla 35mm szyny DIN, EN 60715
Obudowa Tworzywo sztuczne UL94 V-0, jasnoszare
Wymiary 64.5 x 42 x 38mm
Waga ok. 70g
Montaż Pionowo
Temperatura pracy i składowania -40 do +85°C (-40 do +185°F)
Wilgotność pracy i składowania max. 90% wilgotności względnej
Stopień ochrony IP20

Higrostat mechaniczny ETS 011 wymiary

Schemat połączeń

Higrostat mechaniczny ETS 011 schemat połączenia

Nr art.Napięcie pracyZakres nastawAprobacje

01131.2-00

12-48VDC (min. 10VDC, max. 60VDC) -20 do 60°C VDE + CSA-US zgłoszenie

01131.2-01

12-48VDC (min. 10VDC, max. 60VDC) -4 do 140°F CSA-US zgłoszenie
