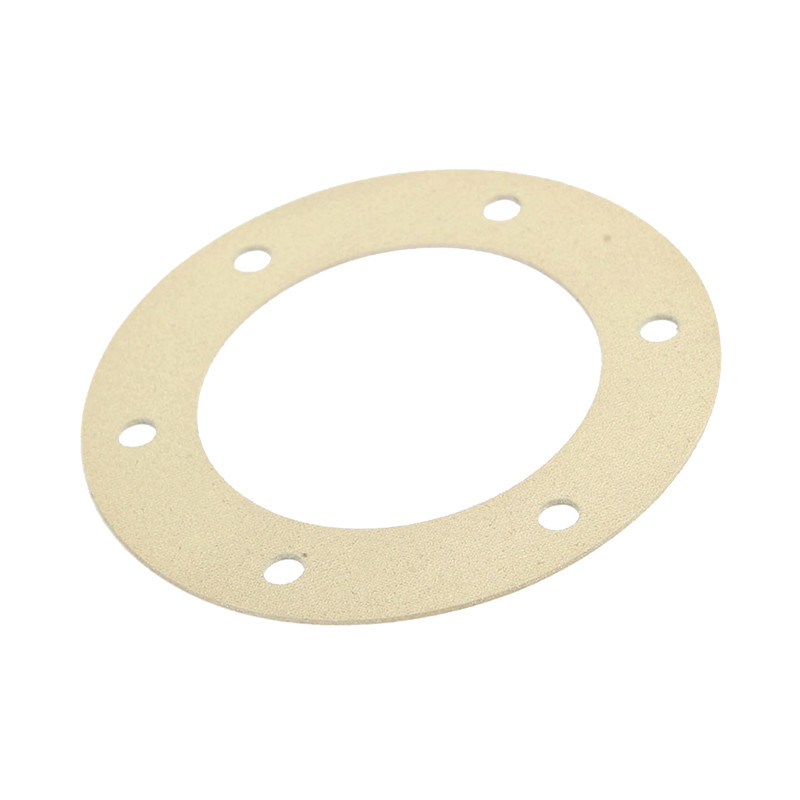

copy of Sigilii conductoare cu silicon imprimat pentru conectori
copy of Sigilii conductoare cu silicon imprimat pentru conectori

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: TC SHIELDING

copy of Sigilii conductoare cu silicon imprimat pentru conectori

Tehnologia imprimării sigiliilor conductoare este o tehnologie destul de nouă și foarte rentabilă în comparație cu   prin metode standard. Această tehnologie oferă un aport redus cu pierderi minime. Avantajele de bază ale acestei tehnologii sunt:

  • economisirea în   în comparație cu metodele standard  , de exemplu tăierea pieselor turnate   sau metodele de calandrare,
  • garniturile tipărite au crescut tensiunea de contact cu o sarcină mai mică,
  • garnitura poate fi tipărită pe o piesă de susținere conductivă (de exemplu, metal sau plastic), pentru o asamblare mai ușoară,

Cereți o probă gratuită



Avem trei variante ale sigiliului tipărit:

  • garnitură completă, este o garnitură de preț foarte atractivă. Dedicate pentru produse mici și   simple, fără găuri și  . Pierderea materialului este minimă, în timp ce grosimea standard este de 0,50 mm
  • garnitură perforată, metodă mai complicată din partea proiectării și construcției. Grosimi tipice posibile pentru a obține 1,00 / 1,50 mm
  • garnitura tipărită pe substrat, metoda este destinată garniturilor de dimensiuni mult mai mari  . Substratul poate fi un material precum: metal, plastic, sticlă, oferind o suprafață foarte plană și   subțire.

Parametri tehnici

Cod material (tip) 3A 3B 3D 3G 31 3J 3A/1
Tip de elastomer (Sil - silicon) Sil Sil Sil Sil Sil Sil Sil
Tipul materialului scufundat Ag/Ni Ag/Cu Ag/Al Ag Ag/szkło Ag/Gr Al
Culoare maro maro maro maro maro gri gri
Parametri electrici:
Rezistență (Ohm/cm2) 5 5 8 5 5 5 12
Eficiență de ecranare (dB), 10KHz 1 068 112 1 115 9 299 8 315 1 068 5 816
până la
700 MHz 121 1 283 1 226 1 007 9 148 1 218 6 531
(Min/Max)
Eficiență de protecție (dB),
200 KHz (pole - H)		 70 70 70 70 55 70 50
100 MHz (câmp - E) 105 115 110 115 95 95 72
500 MHz (câmp - E) 105 115 105 115 95 90 70
2 GHz (val plat) 100 115 100 115 95 90 65
10 GHz (val plat) 100 115 100 115 95 90 65

Cod material (tip) 3A/1 3B/1 3D/1 31/1 3J/2 3K/1
Tip de elastomer (Sil - silicon) Sil Sil Sil Sil Sil Sil
Tipul materialului scufundat Ag/Ni Ag/Cu Ag/Al Ag/szkło Ni/Gr Al
Culoare maro maro maro maro gri negru
Rezistență (Ohm/cm2) 5 5 1 1 5 20
Eficiență de protecție (dB), 10 KHz 9 082   9 815 8 699 8 699
până la
700 MHz 1 028   1 056 9 482 9 599
(Min/Max)
Eficiență de ecranare (dB), 200 KHz (câmp- H) 70 70 70 55 70 50

Garnituri pentru conectori D-SUB
Drukowane silikonowe uszczelki przewodzące pod złącza


Tip și - angrenaj Cod A
+/- 0,38 mm		 B
+/- 0,38 mm		 C
+/- 0,20 mm		 D
+/- 0,20 mm		 E
+/- 0,38 mm		 r
+/-0,20 mm		 R
+/- 0,20 mm
9 21 32,7 17,5 25 9,5 14 2 1,6
15 22 41 25,6 33,3 9,5 14 2 1,6
25 23 54,75 39,6 47,05 9,5 14 2 1,6
37 24 71,2 55,9 63,5 9,5 14 2 1,6
50 25 68,8 53 61,1 12 16,5 2 1,6

Comandă probă
PA-XX-XXX



Exemplu: PA - 3D - 021
PA - tipărit
3D - bărbierit argintiu
021 - conector d-sub, 9 - pol
Garnitură din silicon cu straturi de argint și aluminiu.


Garnituri pentru conectori D-SUB în miniatură

Drukowane silikonowe uszczelki przewodzące pod złącza


Tip și - angrenaj Cod A
+/- 0,38 mm		 B
+/- 0,38 mm		 C
+/-0,08mm		 D
+/- 0,18 mm		 E
+/- 0,38 mm		 d
+/-0,12 mm		 r
9 1 30,81 20,45 25 11,34 14,91 3,12 3,56
15 2 39,14 28,57 33,3 11,34 14,91 3,12 3,56
25 3 53,03 42,29 47,05 11,34 14,91 3,12 3,56
37 4 69,32 58,8 63,48 11,34 14,91 3,12 3,56
50 5 66,93 56,64 61,14 14,23 17,83 3,12 3,56

Comandă probă

PB-XX-XXX

Exemplu: PB– 3A - 001
PB - tipărit
3A - filme de argint
021 - conector d-sub, 9 - pol
Garnitură din silicon cu straturi de argint și aluminiu.


Garnituri pentru îmbinări militare

Drukowane silikonowe uszczelki przewodzące pod złącza


MIL-C-38999
Dimensiunea carcasei Cod A+/-0,20 mm b+/-0,20 mm C+/-0,25 mm d+/-0,15mm E+/-0,20 mm f+/-0,20 mm
8 1 15,09 16,25 21,34 3,43 7 20,75
9+10 2 18,26 19,3 24,51 3,43 7 23,8
11+12 3 20,62 22,48 26,92 3,58 7,5 26,98
13+14 4 23,01 25,78 29,29 3,43 7 30,28
15+16 5 24,61 29,05 31,95 3,96 7,5 33,55
17+18 6 26,97 32,25 34,32 3,96 7,5 36,75
19+20 7 29,36 35,18 38,1 3,58 7,5 39,68
21+22 8 31,75 38,35 41,28 3,58 7,5 42,85
23+24 9 34,93 41,53 44,45 4,37 8 46,03
25 10 38,1 44,7 47,63 4,37 8 49,2
MIL-C-5015/26482
8 11 15,09 12,95 22,23 3,96 7,5 17,45
10 12 18,26 16,08 25,4 3,96 7,5 20,58
12 13 20,65 19,3 27,79 3,58 7 23,8
14 14 23,01 22,48 30,18 3,96 7,5 26,98
16 15 24,61 25,65 32,54 3,96 7,5 30,15
18 16 26,97 29,08 34,93 3,96 7,5 33,58
20 17 29,36 32 38,1 4,37 8 36,5
22 18 31,75 35,18 41,28 4,37 8 39,68
24 19 34,93 38,35 44,45 5,16 9 42,85

MIL-C-5015
Dimensiunea carcasei Cod A+/-0,20 mm b+/-0,20 mm C+/-0,25 mm d+/-0,15mm E+/-0,20 mm f+/-0,20 mm
28 20 39,67 44,7 50,8 5,16 9 49,2
32 21 44,45 51,05 57,15 5,56 9,5 55,55
36 22 49,23 57,4 63,5 5,56 9,5 61,9
40 23 55,58 63,75 69,85 5,56 9,5 68,25
44 24 60,33 70,89 76,2 5,56 9,5 75,39
48 25 66,68 77,24 82,55 5,56 9,5 81,74
MIL-C-81511
8 26 15,09 14,68 20,62 3,18 7 19,18
10 27 18,26 17,52 23,8 3,18 7 22,02
14 28 23,01 24,08 28,58 3,18 7 28,58
16 29 24,61 27,25 31,75 3,18 7 31,75
18 30 26,97 30,45 34,11 3,18 7 34,95
20 31 29,36 33,57 37,26 3,18 7 38,07
22 32 31,75 36,75 39,67 3,18 7 41,25
24 33 34,93 39,95 43,26 3,86 7 44,45
FĂRĂ STANDARD
17 34 26,97 29 34,93 3,58 7,5 33,5

Comandă probă

PD-XX-XXX
Exemplu: PD– 3D - 001

PD - tipărit
3D - bărbierit argintiu
001 - conector militar cu carcasă de dimensiunea 8
Garnitură din silicon cu straturi de argint și aluminiu.
