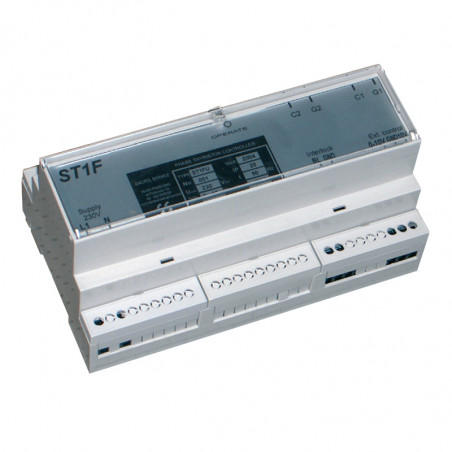

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: DACPOL SERVICE

Drivere cu tiristor -st



Aplicare
Controlul de fază al tiristoarelor în sisteme monofazate: punți redresoare, startere cu tiristor care reglează puterea cuptoarelor cu încălzitoare de siliciu, regulatoare de tiristor de putere care reglează transformatoarele de alimentare.

Caracteristici:
Cooperarea cu regulatorii industriali tipici. Protecție împotriva scurtcircuitului cu siguranță. Conexiune ușoară prin cablu, conform PN-EN 60947-4-3.



Tip ST1F ST3F ST3G
DATE TEHNICE
Tensiunea de alimentare și sincronizarea *: 230V lub 400,50Hz 3x230V,50Hz 230V,50Hz
Impulsuri obiective: 10kHz/60µs/0.2A 10kHz/60µs/0.2A 10kHz/60µs/0.2A
Toleranța tensiunii de alimentare: -15% ÷ +10%Un -15% ÷ +10%Un -15% ÷ +10%Un
Domeniul de ajustare a unghiului:
Conducerea tiristorului: 0-170 o el 0 - 170 o el 0 - 170 o el
Semnalele de control *: 0-10V
4-20mA
potențiometru extern		 0-10V
4-20mA
potențiometru extern		 0-10V
4-20mA
potențiometru extern
Semnal de blocare:

0 blocare logică

1 blocare logică

0 blocare logică

1 blocare logică

0 blocare logică

1 blocare logică
Controlul tiristorului: fază fază grup
Răcire: aer aer aer
Grad de protecție: IP20 IP20 IP20
Tensiunea testului de izolare: 2,5kV 2,5kV 2,5kV
Gradul de poluare: 3 3 3

Intervalul de temperatură de funcționare:

 0-40°C 0-40°C 0-40°C
Interval de temperatură de depozitare -20  până la 60°C -20  până la 60°C -20  până la 60°C
Domeniu de ajustare a puterii: nu se aplică nu se aplică 0-95%
Controlul secvenței de faze: nu se aplică DA NU
Umiditate relativă: până la 85% (fără condensare) până la 85% (fără condensare) până la 85% (fără condensare)
Inaltime n.p.m.:  până la lOOOm  până la 1000m  până la 1000m
Carcasa: plastic pentru montarea pe șina TS35 plastic pentru montarea pe șina TS35 plastic pentru montarea pe șina TS35
Dimensiuni (L x L x P): 160x90x75 mm 220x165x90mm 160x90x75mm
Masa: 1,2 kg 2,5kg 0,4kg
Notă:

* Vă rugăm să furnizați tipul de semnal de control la comandă.
