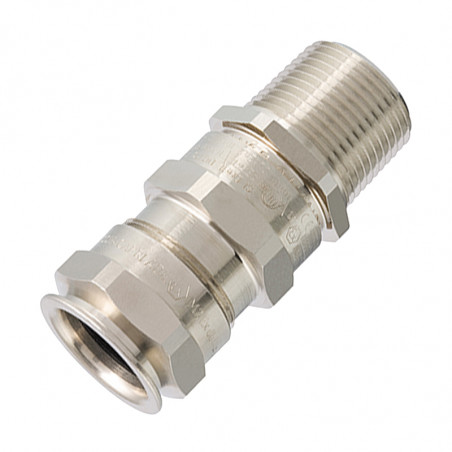

ADE-4F pentru sarma blindata
  • ADE-4F pentru sarma blindata

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Eaton / CEAG

ADE-4F pentru sarma blindata

ADE-4F pentru sârmă blindată


Date tehnice

Scop:





Temperatura de lucru:
Certificat ATEX:

sârmă blindată cu sârmă de oțel (SWA)
sârmă împletită cu sârmă de oțel (SWB)
sârmă armată cu bandă de oțel (STA)
cabluri marine împletite, tip P
cablu cu teacă de plumb (cu suplimentar
șaibă de împământare)
-60 ° C până la + 140 ° C
INERIS12ATEX0032X
Zonele 1 și 2, Grupuri IIA, IIB și IIC
Zonele 21 și 22, Grupurile IIIA, IIIB și IIIC
EX II 2GD / Ex db IIC / Ex eb IIC / Ex tb IIIC
II 3G EX nRc IIC
I M2 / Ex db I / Ex eb I; aplicație minieră

Alamă sau bronz: dimensiuni ADE 8 până la 17; NPT de la 3/4 "la 4"; ISO de la 25 la 110
Oțel inoxidabil: dimensiuni ADE de la 4 la 17; NPT de la 3/8 "la 4"; ISO 16-110
Certificat IECEx:

IECEx INE 12.0025X
Zonele 1 și 2, Grupuri IIA, IIB și IIC
Zonele 21 și 22, Grupurile IIIA, IIIB și IIIC
Ex db IIC / Ex eb IIC / Ex nRc IIC / Ex tb IIIC
Ex db I / Ex eb I; aplicație minieră

Alamă sau bronz: dimensiuni ADE 8 până la 17; NPT de la 3/4 "la 4"; ISO de la 25 la 110
Oțel inoxidabil: dimensiuni ADE de la 4 la 17; NPT de la 3/8 "la 4"; ISO 16-110

Alte certificate:



Industria maritimă:


Certificare UL:

 CEPEL 05.0558X, CCoE P360379-1
KOSHA 2015.-BO-0249 do 0256
NANIO TC-RU C-FR.05.B.00858
NEPSI GYJ13.1082X, SABS MS/15-0314X
ABS 14-HS1274083-PDA, BV 40910/A0 BV
DNV TAE000010X, Lloyds 11/00072
Zgodność z DTS-01:1991
3DJN E310130, Clasa I, Zona 2*, AEx e II, EX e II

Dimensiuni ADE de la 4 la 17, ½ "la 4" NPT sau ISO 20 la 110 cu cabluri armate
ITC, MV, PLTC, TC-ER, TC-ER-HL, TC.
  3LRC E314047 Class I Zone 2*, AE|x e II, Ex e II

Dimensiuni ADE 4 până la 17, ½ "până la 4" NPT sau ISO 20 până la 110 cu cablu armat mare.







1) Poate fi folosit în div. 2 presupunând că locuința

nu conține componente scânteie.




Execuție

Cutie de umplutură din alamă nichelată cu spor
rezistență la coroziune Ca alternativă, acestea sunt, de asemenea, disponibile
Oțel inoxidabil AISI316, bronz sau aluminiu.
pentru aluminiu și oțel inoxidabil, se recomandă utilizarea
lubrifiant adecvat.

Caracteristici

1. Elastomer special fabricat pentru a crește gradul
Protecție IP.
2. Cleme universale pentru o rezistență mai mare
mecanice și de împământare.
3. Elastomer suplimentar amplasat pe interior
huse, utilizate ca protecție împotriva incendiilor.
4. Capac adaptat pentru montarea unei șaibă dreaptă.
5. Cleme externe suplimentare pentru a reduce sarcina
(ca opțiune).


Coduri și dimensiuni


* Dimensiuni plane pentru margini rotunjite

înmulțiți cu 1,1


Seria Fir Gamă Material Opțiuni
ADE4 M25 3 NPN
    0 = XS NPN = alamă nichelată K1 = set 1
    1 = S SSN = oțel inoxidabil K2 = set 2
    2 = M BZN = maro K3 = set3
    3 = L ALN =

aluminiu
(cu excepția grupului 1)

 PUSTE = fără opțiuni


Set pentru a alege
K1 K2 K3

Piuliță
Șaibă verde
Compozit

Piuliță
Șaibă verde
Compozit
Împământare
Capac

Piuliță
Șaibă verde
Compozit
Împământare
Zimtat
Amortizor

Tabel de selecție ADE4F Dimensiuni ADE4F Cod ISO Cod ISO CAPRI Cod NPT Cod NPT CAPRI
Dimensiunea firului Cod sigiliu Gama de etanșare ISO / NPT Platoșă
MIN-MAX		 A B L
(dł.)
ISO NPT

Capac interior
MIN-MAX

 Capac exterior
MIN-MAX
M12 1/4" 3 4,5-8,0 7,0-12,0 0,2-0,9 19 19 46,0 ADE4M123NPN CAP846404V1 ADE4N0253NPN CAP848404V1
M16 3/8" 1 2,8-5,5 4,5-8,5 0,2-0,9 17 19 41,0 ADE4M161NPN CAP846574V1 ADE4N0381NPN CAP848574V1
M16 3/8" 2 4,5-8,0 7,0-12,0 0,2-0,9 19 19 46,0 ADE4M162NPN CAP846594V1 ADE4N0382NPN CAP848594V1
M16 3/8" 3 7,0-12,0 10,0-16,0 0,2-1,3 24 24 51,0 ADE4M163NPN CAP846504V1 ADE4N0383NPN CAP848504V1
M20 1/2" 0 2,8-5,5 4,5-8,5 0,2-0,9 17 24 41,0 ADE4M200NPN CAP846654V1 ADE4N0500NPN CAP848664V1
M20 1/2" 1 4,5-8,0 7,0-12,0 0,2-0,9 19 24 46,0 ADE4M201NPN CAP846674V1 ADE4N0501NPN CAP848674V1
M20 1/2" 2 7,0-12,0 10,0-16,0 0,2-1,3 24 24 51 ADE4M202NPN CAP846694V1 ADE4N0502NPN CAP848694V1
M20 1/2" 3 10,0-15,5 13,5-21,0 0,2-1,3 30 30 57,5 ADE4M203NPN CAP846604V1 ADE4N0503NPN CAP848604V1
M25 3/4" 1 7,0-12,0 10,6-16,0 0,2-1,3 24 30 51,0 ADE4M251NPN CAP846774V1 ADE4N0751NPN CAP848774V1
M25 3/4" 2 10,0-15,5 13,5-21,0 0,2-1,3 30 30 57,5 ADE4M252NPN CAP846794V1 ADE4N0752NPN CAP848794V1
M25 3/4" 3 13,5-20,5 18,0-27,5 0,2-1,6 41 41 68,0 ADE4M253NPN CAP846704V1 ADE4N0753NPN CAP848704V1
M32 1" 2 13,5-21,0 18,0-27,5 0,2-1,6 41 41 68,0 ADE4M322NPN CAP846894V1 ADE4N1002NPN CAP848894V1
M32 1" 3 18,0-26,0 23,0-34,0 0,2-1,6 48 48 76,0 ADE4M323NPN CAP846804V1 ADE4N1003NPN CAP848804V1
M40 1¼" 2 18,0-27,5 23,0-34,0 0,2-1,6 48 48 76,0 ADE4M402NPN CAP846994V1 ADE4N1252NPN CAP848994V1
M40 1¼" 3 23,0-34,0 29,0-41,0 0,2-2,0 55 55 88,0 ADE4M403NPN CAP846904V1 ADE4N1253NPN CAP848904V1
M50 1½" 2 23,0-34,0 29,0-41,0 0,2-2,0 55 55 88,0 ADE4M502NPN CAP847094V1 ADE4N1502NPN CAP849094V1
M50 2" 3 29,0-41,0 35,0-48,0 0,2-2,5 64 64 97,0 ADE4M503NPN CAP847004V1 ADE4N1503NPN CAP849004V1
M63 2" 2 35,0-48,0 42,0-56,0 0,2-2,5 72 72 102,0 ADE4M632NPN CAP847294V1 ADE4N2002NPN CAP849294V1
M63 2" 3 42,0-53,0 50,0-65,0 0,2-2,5 85 85 117,0 ADE1M633NPN CAP807204V1 ADE4N2003NPN CAP849204V1
M75 2½" 2 42,0-56,0 50,0-65,0 0,2-2,5 85 85 117,0 ADE4M752NPN CAP847394V1 ADE4N2502NPN CAP849494V1
M75 2½" 3 50,0-62,5 58,0-74,0 0,2-2,5 95 95 124,0 ADE4M753NPN CAP847304V1 ADE4N2503NPN CAP849404V1
M90 3" 1 58,0-74,0 66,0-83,0 0,2-3,2 110 110 133,0 ADE4M901NPN CAP847594V1 ADE4N3001NPN CAP849594V1
M90 3" 2 66,0-78,0 75,0-93,0 0,2-3,2 120 120 140,0 ADE4M902NPN CAP847504V1 ADE4N3002NPN CAP849504V1
M90 3½" 3 66,0-83,0 85,0-104,0 0,2-3,5 135 135 150,0 ADE4M903NPN CAP847574V1 ADE4N3503NPN CAP849604V1
M110 4" 3 75,0-93,0 85,0-104,0 0,2-3,5 135 135 150,0 ADE4M1103NPN CAP847794V1 ADE4N4003NPN CAP849704V1


Notă: De asemenea, versiunile disponibile:
ADE-5F - un inel anti-rotație special
ADE-6F - un sistem de împământare special
ADE-6FC - un sistem special de protecție împotriva inundațiilor
