Producător: FRER

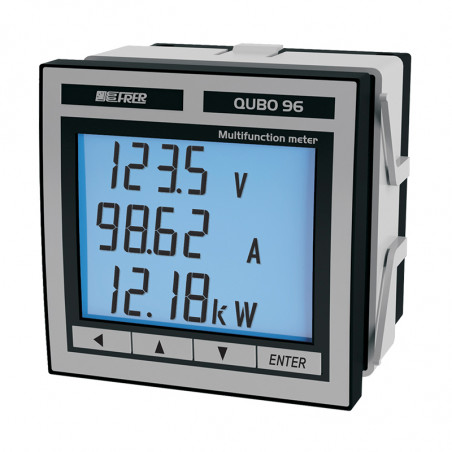

Analizor de parametri de rețea DC QUBO 96 DC

Analizor de parametri de rețea DC QUBO 96 DC

QUBO 96 DC este un nou analizator multifuncțional al parametrilor de energie electrică proiectat pentru sistemele de curent continuu. Circuitul de tensiune al dispozitivului este conectat direct la rețea, în timp ce circuitul curent este conectat printr-un șunt de 60mV.



Date nominale

Display Ecran LCD retroiluminat
Înălțimea cifrelor 13.5mm
Precizie 4 cifre
Poziția virgulei Automat
Afișaj lumină de fundal 5 niveluri de luminozitate
Răcire măsurată <0.5s
Precizie ±0.2%
Valoarea nominală a intrării curente Derivație 60mV
Curent de șunt primar maxim 15kA
Interval de intrare 10-120% UN, 5-120% IN
Suprasarcină continuă 2 x IN, 1.2 x UN
Supraîncărcare termică pe termen scurt 20 x IN, 2 x UN (300msec.)
Consumul curent de energie al canalului <0.5VA
Consumul de energie al canalului de tensiune <0.5VA
Temperatura de lucru 0…23…50°C
Temperatura de depozitare -30…70°C
Materialul carcasei UL 94-V0
Gradul de protecție a carcasei IP50
Gradul de protecție al terminalelor de măsurare IP20
Izolarea galvanică In / Out
Categoria de instalare III, 300V, P.D. 2

Dimensiuni

Analizator parametrów sieci prądu stałego QUBO 96 DC - wymiary

Marca

QUBO 96 DC   Q96C3LX60 -- - - -
Comunicare RS485 Modbus M
Modbus TCP + WebServer + memoria internă E
Modbus TCP + WebServer + Gateway G
IEC61850 I
Profibus DP V0 P
Johnson Controls N2 open J
Tensiune de intrare 12V 12
24V 24
48V 48
60V 60
110V C1
220V D2
400V 4C
600V 6C
Alimentare internă 220-240V AC 2
20-60V AC/DC L
80-260V AC/DC H
Opțiune Nu -
2 ieșiri de alarmă / impuls U

Valorile măsurate

  • Tensiunea și curentul de fază
  • Putere activă
  • Energie activă
  • Energie activă bidirecțională
  • Energie activă parțială
  • Curent termic
  • Curentul maxim de căldură
  • Puterea activă medie
  • Cerere maximă (kW)
  • Temperatura ambientală
  • Timpul de lucru

Date tehnice suplimentare

Luând în considerare consumul de energie
Număr de cifre 10
Valoarea maximă 2x109
Precizie 1 (kWh), 2 (kvarh)
Două sensuri Da
Ieșire de alarmă (Fotomos 250V, 100mA)
Întârzierea funcționării Reglabil 0…999s
Programabilitate Variabilă, valoare, direcție
Ieșire impuls (alternativ la alarmă)
Programabilitate Valoarea impulsului
Durata impulsului Reglabil 30…1000ms
Modbus RTU
Interfață RS485
Viteza (bps) 9600/19200/38400/57600
Parametri de comunicare Bit de paritate și STOP
Interval de adrese 1…247
ModBus TCP/Webserver
Interfață Ethernet IEEE 802.3 (u) 10 Base T/100 Base TX
Mediu de transmisie RJ45
Viteză 10/100 Mbit/s
Duplex Half/full
IEC61850
Interfață Ethernet IEEE 802.3 (u) 10 Base T/100 Base TX
Mediu de transmisie RJ45
Viteză 10/100 Mbit/s
Duplex Half/full
ProfiBus DP 0V
Rețea NRZ asincron
Rata Baud 9.6kbit/s…12Mbit/s
Interval de adrese 1…99 prog.
Conform EN 50170
Johnson Controls N2 OPEN
Interfață RS485
Viteză (bps) 9600
Paritate bit Nu
Interval de adrese 1…247 prog.

Diagrame de conexiune

Șunt polarizat pozitiv

Analizator parametrów sieci prądu stałego QUBO 96 DC - schemat łączeniowy - bocznik spolaryzowany dodatnio

Șunt polarizat negativ

Analizator parametrów sieci prądu stałego QUBO 96 DC - schemat łączeniowy - bocznik spolaryzowany ujemnie
