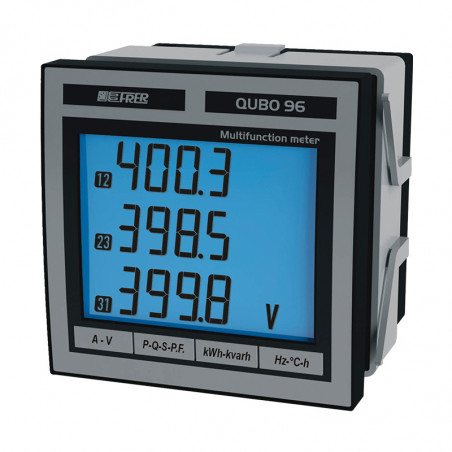

Analizator trifazat de parametri de rețea QUBO 96
  • Analizator trifazat de parametri de rețea QUBO 96

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: FRER

Analizator trifazat de parametri de rețea QUBO 96

Analizator trifazat de parametri de rețea QUBO 96

QUBO 96 este un nou analizator multifuncțional al parametrilor energiei electrice proiectat pentru sisteme trifazate cu trei și patru fire, dezechilibrat cu un grad ridicat de deformare a undelor de intrare. Dispozitivul măsoară, calculează și afișează pe ecranul LCD valorile tuturor celor mai importanți parametri ai sistemului de alimentare, inclusiv consumul de energie activă și reactivă. Patru comutatoare amplasate pe panoul frontal de sub afișaj permit comutarea ușoară între valorile afișate pe ecran. Secvența cantităților afișate este indicată prin iconografii plasate pe butoane, iar simbolul plasat în partea dreaptă a afișajului indică ce cantități sunt afișate în prezent. Datorită numărului mare, valoarea valorilor măsurate este ușor vizibilă chiar și de la o distanță mare.



Date nominale

Afișaj Ecran LCD retroiluminat
Înălțimea cifrelor 13.5mm
Precizie 4 cifre
Poziția virgulei Automat
Afișaj lumina de fundal 5 niveluri de luminozitate
Răcire măsurată <0.5s
Valoarea măsurată True RMS
Precizie ±0.5%
Tensiune nominală 100, 400V
Curent nominal 1, 5A
Interval de intrare 10-120% UN, 5-120% IN
Frecvența de lucru 45…65Hz
Tensiunea primară maximă a transformatorului 1MV
Curentul primar maxim al transformatorului 15kA
Suprasarcină continuă 2 x IN, 1.2 x UN
Supraîncărcare termică pe termen scurt 20 x IN, 2 x UN (300msec.)
Consumul curent de energie al canalului <0.5VA
Consumul de energie al canalului de tensiune <0.5VA
Tensiunea de alimentare 230V (45…65Hz), 6VA
Temperatura de lucru 0…23…50°C
Temperatura de depozitare -30…70°C
Materialul carcasei UL 94-V0
Gradul de protecție a carcasei IP50
Gradul de protecție al terminalelor de măsurare IP20
Izolarea galvanică In / Out
Clasa de izolare III, 300V, P.D. 2

Dimensiuni

Analizator parametrów sieci trójfazowej QUBO 96

Marca

QUBO Q96P3L005 - CQ2 -
Comunicare Nu X
RS485 ModBus M
Opțiune NU -
2 ieșiri de alarmă / impuls U

Valorile măsurate

  • Tensiuni și curenți de fază
  • Tensiuni de fază în fază
  • Putere activă și reactivă totală
  • Factorul de putere și faza medie
  • Frecvență
  • Energie activă și reactivă totală
  • Temperatura ambientală
  • Timpul de lucru
  • Secvență de fază

Date tehnice suplimentare

Luând în considerare consumul de energie
Număr de cifre 10
Valoarea maximă 2x109
Precizie 1 (kWh), 2 (kvarh)
Două sensuri Nu
Ieșire de alarmă  (fotomos 250V, 100mA)
Întârzierea funcționării Reglabil 0…999s
Programabilitate Variabilă, valoare, direcție
Ieșire impuls (alternativ la alarmă)
Programabilitate Valoarea impulsului
Durata impulsului Reglabil 30…1000ms
Modbus RTU
Interfață RS485
Viteză (bps) 9600/19200/38400/57600
Parametri Bit de paritate și STOP prog.
Interval de adrese 1…247

Diagrame de conexiune

Sistem trifazat - cu trei fire

Analizator parametrów sieci trójfazowej QUBO 96 - schemat łączeniowy _trófazowy - trójprzewodowy

Sistem trifazat - patru fire

Analizator parametrów sieci trójfazowej QUBO 96 - schemat łączeniowy _trófazowy - czteroprzewodowy

mai puțin
Citeste mai mult
