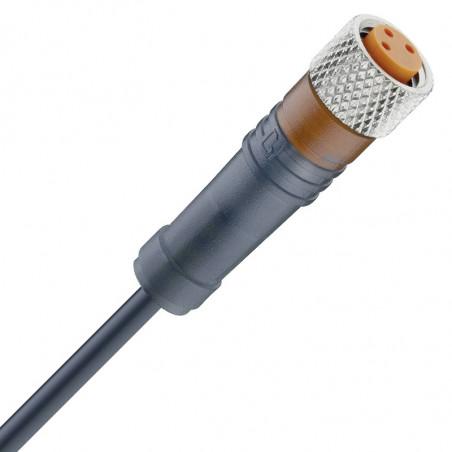

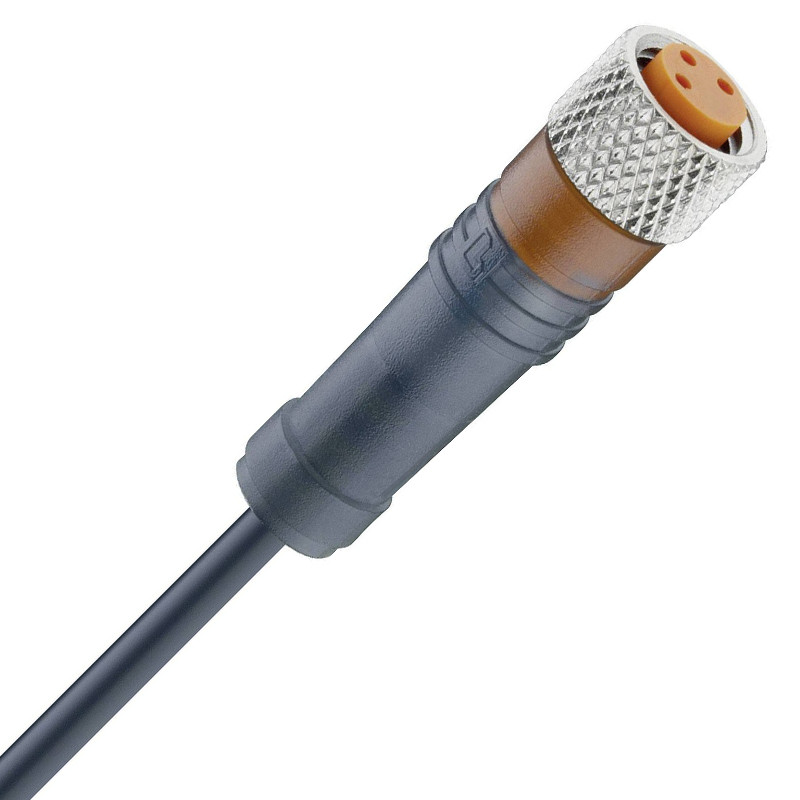

Cabluri LUMBERG pentru senzori si mufe filetate M8
Cabluri LUMBERG pentru senzori si mufe filetate M8

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Lumberg

Cabluri LUMBERG pentru senzori si mufe filetate M8

Cabluri LUMBERG pentru senzori și mufe filetate M8x1


Conector foarte mic cu cablu, cu clichet sau blocare filetată pentru conectarea senzorilor, grad de protecție IP 65 sau IP 67


Date tehnice
Clasa de aplicare: HNA conform DIN 400 40
(-25°C până la 80°C)		 MINIATUROWE ZŁĄCZA OKRĄGŁE M8x1
Capacitatea de transport curentă: 4A
Tensiune de funcționare: 60 V AC / 75 V DC
Baza de contact: TPU, GF Auto-stingere
Grup de izolație: C conform VDE 0110
Tensiune de încercare: 1.5kV/60s
Contact: CuZn, nichelat și 0,8 μm placat cu aur
Rezistență la izolare: >1090
Corpul mânerului: TPU, auto-stingere
Cod de culoare a firului: conform standardului european
Grad de protecție: IP 65 cu zăvor (cu zăvor), IP67 cu zăvor filetat (răsucit)


3 sau 4 x 0,34 mm2 (42 x Ø 0,1 mm) Jacheta PUR sau PVC
negru sau portocaliu, rezistență bună la substanțe chimice (PVC) și uleiuri (PUR)
Cablu PUR: fără halogen, potrivit pentru lanțurile de cablu



Nr produs Descriere

MINIATUROWE ZŁĄCZA OKRĄGŁE M8x1 RKM 3-224
RKM 3-224/2 m
RKM 3-224/5 m

Mufă femelă cu 3 pini, blocare cu clichet,
cu cablu încapsulat PUR
Cablu Ø 4,5 mm, negru
Ø mufa conector 8 mm,
lungimea conectorului de priză 30,5 mm
lungimea cablului 2 m
lungimea cablului 5 m

MINIATUROWE ZŁĄCZA OKRĄGŁE M8x1 RKMV 4-225
RKMV 4-225/2m
RKMV 4-225/5 m
RKMV 4-225/10 m

Ștecher femel cu 4 pini, autoblocant
închidere cu șurub cu cablu încapsulat
din PUR, cablu Ø 5 mm, negru,
Ø 10 mm conector,
lungimea conectorului la 30,5 m m
lungimea cablului 2 m
lungimea cablului 5 m
lungimea cablului 10 m

MINIATUROWE ZŁĄCZA OKRĄGŁE M8x1 RKMV 3-224
RKMW 3-224/2 m

Mufă femelă în unghi cu 3 pini, închidere
clichet
cu cablu încapsulat PUR,
Cablu Ø 4,5 mm, negru.
Ø mufa conector 8 mm,
lungimea conectorului de priză 26/16 mm
lungimea cablului 2 m

MINIATUROWE ZŁĄCZA OKRĄGŁE M8x1 RKM W/LED A 3-224
RKM W/LED A 3-224/5 m

3 mufa de contact femelă unghiulară,
blocare cu clichet,
cu cablu încapsulat PUR,
cu 2 leduri (galben / verde) pentru afișare
munca și funcția. 3 poli
tensiune de operare limitată la 10 ... 30 V CC
LED-uri.
Sistem de conectare: contact numit PNP
lungimea cablului 5 m

MINIATUROWE ZŁĄCZA OKRĄGŁE M8x1 RKMWV/LED A 3-06
RKMWV/LED A 3-06/2 m
RKMWV/LED A 3-06/5 m
RKMWV/LED A 3-06/10m

3 mufa de contact unghiulară,

Auto-blocare
închidere cu șurub cu cablu încapsulat
din PVC, cu 2 LED-uri (galben / verde) până la
indicând munca și funcțiile.
Tensiunea de operare cu 3 poli limitată la 10 ... 30 V DC cu LED-uri. Sistem de conectare: contact numit PNP
lungimea cablului 2 m
lungimea cablului 5 m
lungimea cablului 10 m
Atentie:
Alte lungimi de cablu, precum și versiuni cu 4 pini, disponibile la cerere.



CONECTOR DE MINIATURĂ CU ÎNCHIDERE DE RĂCI 0 0 MM


Șurub cu ciocan autoblocant CuZn, placat cu nichel. Mufele dispozitivului M8x1 cu șuruburi cu șurub pot fi, de asemenea, utilizate pentru blocarea cu un manșon cu clichet. Gradul de protecție IP 67, pentru alte date tehnice, vezi pagina anterioară.

Nr produs Descriere
MINIATUROWE ZŁĄCZE Z ZAMKNIĘCIEM GWINTOWYM 0 8 MM RSMV MINIATUROWE ZŁĄCZE Z ZAMKNIĘCIEM GWINTOWYM 0 8 MM RSMV

Bujie masculă cu 3 pini, închidere filetată,
cu cablu încapsulat PUR,
Cablu Ø 4,5 mm, negru
Ștecher Ø 10 mm, lungime mufă 37 mm
lungimea cablului 2 m
lungimea cablului 5 m

RSMV 3-224/2 m
RSMV 3-224/5 m
MINIATUROWE ZŁĄCZE Z ZAMKNIĘCIEM GWINTOWYM 0 8 MM RSMV 4-225 MINIATUROWE ZŁĄCZE Z ZAMKNIĘCIEM GWINTOWYM 0 8 MM RSMV 4-225

Ștecher bărbat cu 4 pini, închidere filetată
cu cablu încapsulat PUR,
Cablu Ø 4,5 mm, negru
Ștecher Ø 10 mm, lungime mufă 37 mm
lungimea cablului 2 m
lungimea cablului 5 m
lungimea cablului 10 m

RSMV 4-225/2 m
RSMV 4-225/5 m
RSMV 4-225/IOm
MINIATUROWE ZŁĄCZE Z ZAMKNIĘCIEM GWINTOWYM 0 8 MM RKMV 3-224 MINIATUROWE ZŁĄCZE Z ZAMKNIĘCIEM GWINTOWYM 0 8 MM RKMV 3-224

Mufă femelă cu 3 pini, închidere filetată,
cu cablu încapsulat PUR,
Cablu Ø 4,5 mm, negru,
Ø mufa conectorului 10 mm, conector lungime 30,5 mm
lungimea cablului 2 m
lungimea cablului 5 m
lungimea cablului 10 m

RKMV 3-224/2 m
RKMV 3-224/5 m
RKMV 3-224/10 m
MINIATUROWE ZŁĄCZE Z ZAMKNIĘCIEM GWINTOWYM 0 8 MM RKMV 3-06

Mufă femelă cu 3 pini, închidere filetată,
cu cablu din PVC modelat
Cablu Ø 5 mm, portocaliu,
Ø mufa conectorului 10 mm, conector lungime 30,5 mm
lungimea cablului 2 m
lungimea cablului 5 m
lungimea cablului 10 m

RKMV 3-06/2 m
RKMV 3-06/5 m
RKMV 3-06/10 m
MINIATUROWE ZŁĄCZE Z ZAMKNIĘCIEM GWINTOWYM 0 8 MM RKMV 4-07 MINIATUROWE ZŁĄCZE Z ZAMKNIĘCIEM GWINTOWYM 0 8 MM RKMV 4-07

Ștecher femel cu 4 pini, închidere filetată
cu cablu din PVC încapsulat,
Cablu Ø 5 mm,
portocaliu, 4x 0,25 mm2 (32 x 0 0,1 mm)
Ø mufa conectorului 10 mm, conector lungime 30,5 mm
lungimea cablului 2 m
lungimea cablului 5 m
lungimea cablului 10 m

RKMV 4-07/2 m
RKMV 4-07/5 m
RKMV 4-07/10 m

Nr produs >Descriere
MINIATUROWE ZŁĄCZE Z ZAMKNIĘCIEM GWINTOWYM 0 8 MM RKMWV 3-224 MINIATUROWE ZŁĄCZE Z ZAMKNIĘCIEM GWINTOWYM 0 8 MM RKMWV 3,255

Mufă femelă în unghi cu 3 pini, închidere filetată,
cu cablu PUR modelat
Cablu Ø 4,5 mm, negru
Ø mufa conectorului 10 mm
lungimea cablului 2m
lungimea cablului 5 m
lungimea cablului 10 m

RKMWV 3-224/5m
RKMWV 3-224/10m
MINIATUROWE ZŁĄCZE Z ZAMKNIĘCIEM GWINTOWYM 0 8 MM RKMWV 4-07 MINIATUROWE ZŁĄCZE Z ZAMKNIĘCIEM GWINTOWYM 0 8 MM RKMWV 4-07

Mufă femelă în unghi cu 4 pini, închidere filetată,
cu cablu din PVC încapsulat, diametru cablu 5 mm,
portocaliu 4x 4x 0,25 mm2 (32 x 0 0,1 mm) Ø 10 mm conector
lungimea cablului 2 m
lungimea cablului 5 m
lungimea cablului 10 m

RKMWV 4-07/5m
RKMWV 4-07/10m

Nr produs Descriere
MINIATUROWE ZŁĄCZE Z ZAMKNIĘCIEM GWINTOWYM 0 8 MM RKMWV 4-225 MINIATUROWE ZŁĄCZE Z ZAMKNIĘCIEM GWINTOWYM 0 8 MM RKMWV 4-225

Conector unghiular cu 4 pini, închidere filetată
cu cablu încapsulat PUR,
Cablu Ø 5 mm, negru,
Ø mufa conectorului 10 mm
lungimea cablului 2 m
lungimea cablului 5 m
lungimea cablului 10 m

RKMWV 4-225/2 m
RKMWV 4-225/5 m
RKMWV 4-225/10 m
MINIATUROWE ZŁĄCZE Z ZAMKNIĘCIEM GWINTOWYM 0 8 MM RKMWWLED A 3-224 MINIATUROWE ZŁĄCZE Z ZAMKNIĘCIEM GWINTOWYM 0 8 MM RKMWWLED A 3-224

Conector unghiular cu 3 pini, închidere filetată,
cu cablu încapsulat PUR,
cu 2 leduri (galben / verde) pentru indicarea lucrului și
funcție. Tensiune de operare cu 3 poli
limitat la 10 ... 30 V DC de LED-uri.
Sistem de conectare: contact numit PNP
lungimea cablului 2 m
lungimea cablului 5 m
lungimea cablului 10 m

RKMWWLED A 3-224/2m RKMWV/LED A 3-224/5m RKMWV/LED A 3-224/10m
MINIATUROWE ZŁĄCZE Z ZAMKNIĘCIEM GWINTOWYM 0 8 MM RSMF 3/05 MINIATUROWE ZŁĄCZE Z ZAMKNIĘCIEM GWINTOWYM 0 8 MM RSMF

Ștecher de montare față
baza de contacte: PA 6.6 GF, auto-stingere,
închidere cu clichet / cu filet, cu o legătură de 50 cm lungime. Filet din partea de montare M8x0,5, racord cu șurub
în spate, piulița de strângere RSKF 8
(vă rugăm să comandați separat)
3 pini
4 pini

RSMF 3/0,5 m
RSMF 4/0,5 m

Nr produs Descriere
MINIATUROWE ZŁĄCZE Z ZAMKNIĘCIEM GWINTOWYM 0 8 MM RKMF 3 MINIATUROWE ZŁĄCZE Z ZAMKNIĘCIEM GWINTOWYM 0 8 MM RKMFN

Conector pentru prindere frontală,
închidere cu șurub cu fața de conectare lungă de 50 cm.
Filet M8x0.5 din partea de montare, conexiune
în spate cu piuliță de strângere RSKF 8
(vă rugăm să comandați separat)
3 pini
4 pini

RKMF 3/0,5 m
RKMF 4/0,5 m

        MINIATUROWE ZŁĄCZE Z ZAMKNIĘCIEM GWINTOWYM 0 8 MM RSKF8    RSKF8

Piuliță de fixare
CuZn, nichelat. M8 x 0,5 fir
mai puțin
