Comutatoare neadministrate-fibră-5-port-sina DIN-seria EIR205
  • Comutatoare neadministrate-fibră-5-port-sina DIN-seria EIR205

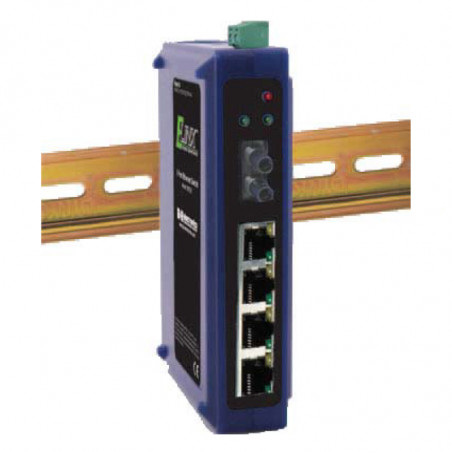

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: B&B Electronics

Comutatoare neadministrate-fibră-5-port-sina DIN-seria EIR205

Caracteristici

- Carcasă subțire pentru economisirea spațiului, cu suport pentru șină DIN.
- Opțiuni pentru fibră optică single-mode și multi-mode. Sunt disponibili conectori ST sau SC
- 10 / 100M, full / half duplex, MDI / MDI-X (negociere automată).
- Respectarea standardelor IEEE 802.3 / 802.3u / 802.3x.
- Disponibilitate de extensie de până la 80 km.
- Gamă largă de tensiune de alimentare cu bloc de borne înlocuibile ușor de conectat.
- indicatori LED de alimentare, legătură și transmisie.

[NBSP]
Descrierea funcțională

Comutatoarele din seria EIR205 sunt comutatoare Ethernet de calitate industrială, tip plug-and-play, fără funcție de administrare. Dotate cu o carcasă compactă montată pe șină DIN, indicatori LED de putere și monitorizare, o gamă largă de tensiuni de alimentare, bloc de borne înlocuibile, modul de negociere automată a vitezei, funcție de regim complet duplex și funcție de încrucișare automată, aceste întrerupătoare sunt perfecte pentru orice aplicație care nu necesită funcții de management. Caracteristicile comune ale acestor dispozitive sunt protecția împotriva furtunilor de transmisie, stocarea datelor și a mecanismului de transmisie, precum și controlul transmisiei în conformitate cu IEEE 802.3x și controlul feedback-ului. În plus, comutatorul are un tampon de memorie de 48 KB și acceptă adrese MAC de 2K. Sunt disponibile modele cu 5 porturi de cupru de 10/100 M sau cu 4 porturi de 10 / 100M de cupru și 1 port Ethernet cu fibră optică. Opțiuni de porturi pentru fibre optice: conectori multi-mod sau monodim, conectori ST sau SC. Pentru distanțe extrem de lungi, alegeți fibre optice cu un singur mod cu o autonomie de 40 km sau 80 km. O sursă externă de 10-48 VCC (vândută separat) este necesară.

Informatii despre comanda:
Nr model
Descriere

EIR205
5 porturi RJ45:

EIR205-MT
4 porturi RJ45 și 1 port de fibre multimode (ST).

EIR205-MC
4 porturi RJ45 și 1 port fibră multimodă (SC).

EIR205-ST
4 porturi RJ45 și 1 port de fibre monodimensionale (ST).

EIR205-SC
4 porturi RJ45 și 1 port de fibra unică (SC).

EIR205-ST40
4 porturi RJ45 și 1 port de fibre monodimensionale (ST). 40 km distanță.

EIR205-SC40
4 porturi RJ45 și 1 port de fibra unică (SC). 40 km distanță.

EIR205-ST80
4 porturi RJ45 și 1 port de fibre monodimensionale (ST). Interval de 80 km.

EIR205-SC80
4 porturi RJ45 și 1 port de fibra unică (SC). Interval de 80 km.

DR-30-24
24 VDC, 1,5 O sursă de alimentare, montată pe o șină DIN.

PS5R-A24
24 VDC, 0,3 O sursă de alimentare, montată pe o șină DIN.
7444
Bloc terminale de înlocuire - unul inclus.

C5UMB10FBG
Cablul Ethernet de 3 m conexiune


Figura 1. Exemplu de aplicare
EIR205_1607ds

Figura 2. Schema mecanică

EIR205_1607ds


Date tehnologice:

Norme:
IEEE802.3, 802.3u, 802.3x
Tip de procesare:
Stocarea și transferul în modul IEEE802.3x full-duplex, controlul transferului fără blocare.
Controlul transmisiei:
IEEE802.3x control transmisie, control feedback
Memorie tampon de pachete:
48 KB
Mărimea tabelului de adrese:
2K adresa MAC


Interfață:

Port RJ45:
Negociere automată 10 / 100BaseT (x), modul full / half duplex, conexiune MDI / MDI automată
Porturi cu fibră optică:

Porturi 100BaseFX (multimod sau un singur mod cu conector ST sau SC)
Indicatori LED:
Alimentare, 10 / 100M (port cu perechi răsucite) și 100 M (port cu fibră optică)


Fibră


Model Distanță Lungime de undă Putere de ieșire Sensibilitate

EIR205-Mx

 2 km 1310 nm 19 - 30 dBm ≤ - 32 dBm

EIR205-Sx

 15 km 1310 nmFP 15 - 8 dBm ≤ - 32 dBm

EIR205-Sx40

 40 km 1310 nmFP 5 - 0 dBm ≤ - 34 dBm

EIR205-Sx80

 80 km 1550nmDFB 5 - 0 dBm ≤ - 34 dBm


Putere

Tensiune de intrare:
10-48 VDC
Consum de energie:
Model pentru cabluri de cupru: 90 mA la 24 VCC, Modele pentru cablare cu fibră optică: 140 mA la 24 V CC
Conexiune:
Bloc terminal înlocuibil.
Protecție:
Protecție inversă de polaritate.


Specificații mecanice

Carcasă: dimensiuni
Carcasă industrială din plastic îngust [SLIM]
(L x L x P):
EIR205: 86,6 X 128,3 X 29,5 mm
EIR205-xT: 97,8 X 128,3 X 29,5 mm
EIR205-xC: 86,6 X 128,3 X 29,5 mm
Greutate: Instalare:
EIR205: 150g, EIR205-xx: 156 g Montare pe șină DIN


Mediul de lucru

Temperatura de lucru:
0 - 60°C
Temperatura de depozitare:
-40 - 80 °C
Umiditate:
Umiditate: 0 - 95% fara condens


Aprobări necesare

EMI:
FCC Część 15 clasa A., CISPR (EN55022)
EMS:
EN6100-4-2 (ESD), EN6100-4-3 (RS), EN6100-4-4 (EFT), EN6100-4-5 (Przepięcia), EN6100-4-6 (CS)
Timpul mediu între eșecuri:
298946 ore
Altele:
CE, RoHS
