Producător: MARECHAL ELECTRIC

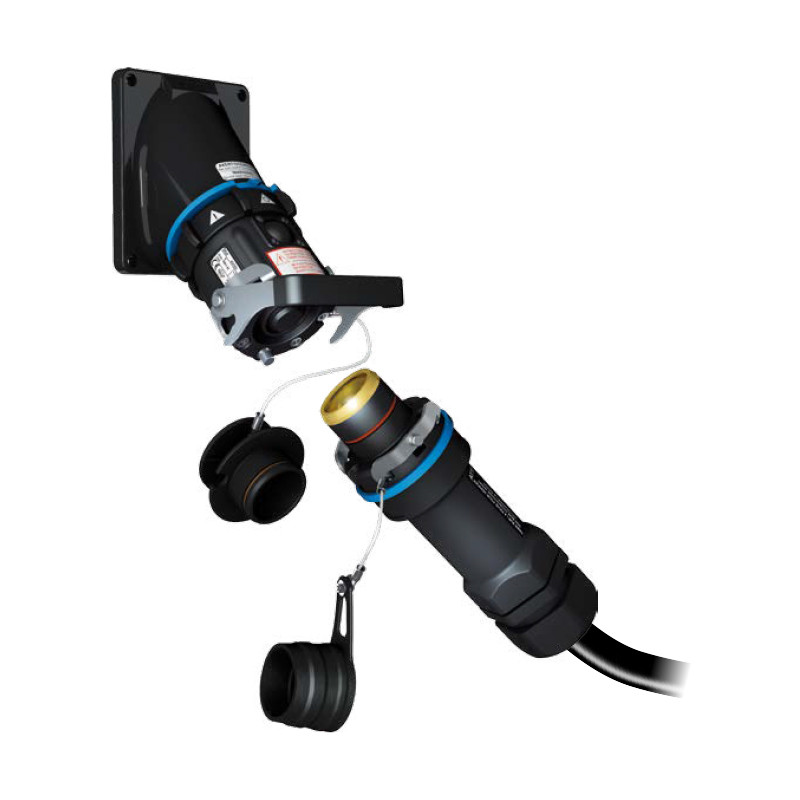

Conector monopol cu până la 700A la 1000V AC / 1500V DC

Întrerupător unipolar până la 700A până la 1000V AC/1500V DC

  • Sistem de interblocare electromecanică
  • Protecție la șocuri electrice cauzate de piesele aflate sub tensiune
  • 5 poziții fixe mecanic pentru fiecare fază L1, L2, L3, N + E
  • Protecție suplimentară cu culori diferite
  • Carcasă termoplastică armată cu fibră de sticlă IK08
  • Contacte argintii cu presiune frontală pentru transfer optim de curent
  • Circuit principal de curent: max. 700 A / 1000 V AC / 1500 V DC, conexiune 95 – 400 mm²
  • Circuit de contact de curent: max. 6 A / 230 V, conexiune 1,5 – 4 mm²
  • IP66/67
Priză încorporată (fără papuc/ferulă de cablu) Adaptor modular pentru suprastructură de 70°, plastic
Nr. articol Nr. articol
LI 4 544 001 L1 4 548 001
L2 4 544 002 L2 4 548 002
L3 4 544 003 L3
N 4544 00N N 4548 00N
E 4544 00T E 4548 00T
+ 4544 00P + 4548 00P
- 4544 00M 4548 00M
Marcare color conform codului european Marcare color conform codului european
Adaptor Pană/manșă cablu* Cod articol Cod articol
Cod articol Secțiune transversală cablu (mm2) Pană cablu Manșon
Atât pentru priza CC încorporată, cât și pentru ștecherul încorporat, se recomandă montarea adaptorului în jos. 454 A027 95 454 A95 CV 454 A95 DV
454 A12 CV 454 A12 DV
150 454 A15 CV 454 A15 DV
aliniere la dreapta 185 454 A18 CV 454 A18 DV
align="right">240 454 A24 CV 454 A24 DV
align="right">300 454 A30 CV 454 A30 DV
400 454 A40 CV 454 A40 DV
Mâner din plastic *Utilizați ghidajul pentru a selecta manșonul.
Secțiunea transversală a cablului (mm2) Ø Cod articol
95 până la 240 / 17-38 mm 454 A753
300 până la 400 / 35-48 mm 454 A783
