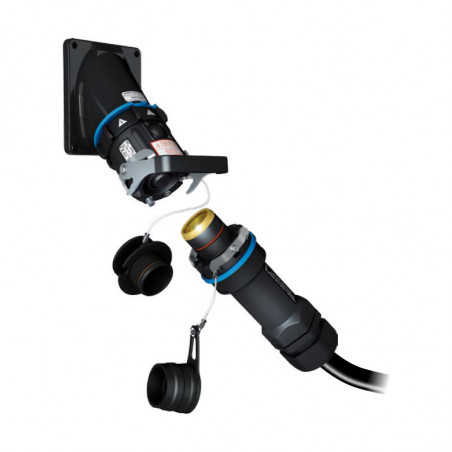

SP Series - Conectores de una sola fila de hasta 700A a 1000V AC / 1500V DC
  • SP Series - Conectores de una sola fila de hasta 700A a 1000V AC / 1500V DC
  • SP Series - Conectores de una sola fila de hasta 700A a 1000V AC / 1500V DC

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: MARECHAL ELECTRIC

SP Series - Conectores de una sola fila de hasta 700A a 1000V AC / 1500V DC

Jednopolowy łącznik do 700A do 1000V AC/ 1500V DC

  • elektromechaniczny system blokady
  • zabezpieczenie przed porażeniem przed częściami pozostającymi pod napięciem
  • 5 stałych mechanicznie niezmienianych pozycji dla każdej fazy L1, L2, L3, N + E
  • dodatkowe zabezpieczenie różnymi kolorami
  • obudowa z termoplastu IK08 wzmocnionego włóknem szklanym
  • srebrne styki z dociskiem czołowym dla optymalnego przesyłu prądu
  • główny obwód prądowy: max. 700 A / 1000 V AC / 1500 V DC, przyłącze 95 – 400 mm2
  • obwód styków prądowych: max. 6 A / 230 V, przyłącze 1,5 – 4 mm2
  • IP66/67

Gniazdo wbudowane (Bez końcówki kabowej/tulejki) Modułowy adapter do nadbudowania 70° tworzywo sztuczne
    Nr art.     Nr art.
  LI 4 544 001   L1 4 548 001
  L2 4 544 002   L2 4 548 002
  L3 4 544 003   L3 4 548 003
  N 4544 00N   N 4548 00N
  E 4544 00T   E 4548 00T
  + 4544 00P   + 4548 00P
  - 4544 00M       4548 00M
Znakowanie kolorami według kodu europejskiego Znakowanie kolorami według kodu europejskiego
Adapter Końcówka kablowa / tuleja* Nr art. Nr art.
    Nr art. Przekrój kabla (mm2) Końcówka kablowa Tuleja
Zarówno dla gniazda dcwbudowaniaoraz wtyku do wbudow montaż w dół pod kąter zastosowania adapteruania zaleca się lub 454 A027 95 454 A95 CV 454 A95 DV
  120 454 A12 CV 454 A12 DV
  150 454 A15 CV 454 A15 DV
  185 454 A18 CV 454 A18 DV
  240 454 A24 CV 454 A24 DV
  300 454 A30 CV 454 A30 DV
  400 454 A40 CV 454 A40 DV
Uchwyt tworzywo sztuczne *Przy użyciu uchwytu wybrać tuleję
Przekrój kabla (mm2) Ø Nr art
95 do 240 / 17-38 mm 454 A753
300 do 400 / 35-48 mm 454 A783
