Producător: Moflon

Conectori hibrizi pneumatici

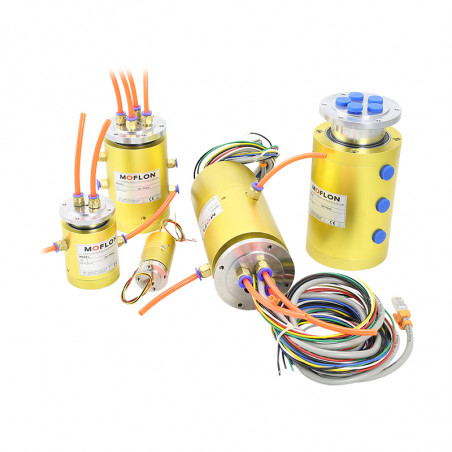

Conectori hibrizi pneumatici, conectarea semnalelor electrice cu căi pneumatice - seria MAPH.

  • Posibilitatea conectării semnalelor electrice cu pistele pneumatice sau hidraulice.
  • Suport pentru până la 16 canale pneumatice sau hidraulice
  • Până la 128 de căi / semnale electrice
  • Dimensiuni conector: M5, G1 / 8 ", G1 / 4", G3 / 8 ", G1 / 2", G3 / 4 ", G1"
  • Sunt disponibile diferite dimensiuni ale conductelor pentru lichide și gaze care pot fi făcute la comandă
  • Tipuri de medii transmise: aer / gaz, substanțe chimice, apă, petrol.
  • Este posibil să adaptați conectorul la viteze mari și la înaltă tensiune


application/pdfInstrucțiuni de instalare - descărcare

Simbol Numărul de piese pneumatice / hidraulice Numărul de piese Tipuri de conectori Diametrul pistei / hidraulice
MAPH100 1   intrare 1 ieșire 1~96 M5；G1/8；G1/4；G3/8；G1/2 4mm~12mm
MAPH104

1   intrare 4 ieșiri

 1~96 M5；G1/8；G1/4；G3/8；G1/2 3mm~20mm
MAPH200 2 intrări     2 ieșiri 1~96 M5；G1/8；G1/4；G3/8；G1/2 3mm~20mm
MAPH200S 2   intrări 2 ieșiri 1~56 M5；G1/8；G1/4；G3/8；G1/2 3mm~20mm
MAPH200F 2   intrări 2 ieșiri 1~96 M5；G1/8；G1/4；G3/8；G1/2 3mm~20mm
MAPH200W 2   intrări 2 ieșiri 1~96 M5；G1/8；G1/4；G3/8；G1/2 3mm~20mm
MAPH300 3   intrări 3 ieșiri 1~96 M5；G1/8；G1/4；G3/8；G1/2 3mm~20mm
MAPH300S 3   intrări 3 ieșiri 1~56 M5；G1/8；G1/4；G3/8；G1/2 3mm~20mm
MAPH300F 3   intrări 3 ieșiri 1~96 M5；G1/8；G1/4；G3/8；G1/2 3mm~20mm
MAPH400

4   intrări 4 ieșiri

 1~96 M5；G1/8；G1/4；G3/8；G1/2 3mm~20mm
MAPH400S

4   intrări 4 ieșiri

 1~56 M5；G1/8；G1/4；G3/8；G1/2 3mm~20mm
MAPH400F

4   intrări 4 ieșiri

 1~96 M5；G1/8；G1/4；G3/8；G1/2 3mm~20mm
MAPH400W

4   intrări 4 ieșiri

 1~96 M5；G1/8；G1/4；G3/8；G1/2 3mm~20mm
MAPH600 6 intrări     6 ieșiri 1~96 M5；G1/8；G1/4； 3mm~12mm
MAPH600S 6 intrări     6 ieșiri 1~56 M5；G1/8；G1/4；G3/8；G1/2 3mm~20mm
MAPH600F 6 intrări     6 ieșiri 1~96 M5；G1/8；G1/4； 3mm~12mm
MAPH800 8   intrări 8 ieșiri 1~96 M5；G1/8；G1/4； 3mm~12mm
MAPH1000 10   intrări 10 ieșiri 1~96 M5； 3mm~8mm
MAPH1200 12   intrări 12 ieșiri 1~96 M5； 3mm~8mm
MAPH1600 16   intrări 16 ieșiri 1~96 M5； 3mm~8mm

Putem asigura conectori rotativi pentru specificații specifice clienților. [Nbsp]
Trebuie doar să specificați cerințele care trebuie îndeplinite de articulația rotativă prin e-mail:   pzl_i@dacpol.eu   și acesta va fi proiectat și fabricat în conformitate cu cerințele.
