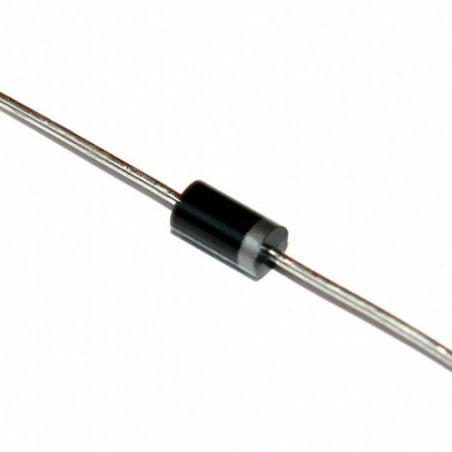

Diode rapide
  • Diode rapide

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Vishay

Diode rapide

TipIF(AV)/Tc
[A°c]		URRM
[V]		UFM
[V]		trr
[µs]		Carcasă

60HFU-60OM

 60 600 1,5 60 DO-203AB(DO-5)

70HFL(R)100S05M

 70 1000 1,85 500

70HFL(R)60S02M

 70 600 1,85 200

85HFL(R)100S05M

 85 1000 1,75 500

85HFL(R)60S02M

 85 600 1,75 200

TipIF(AV)/Tc
[A°c]		URRM
[V]		IFSM
[A]		I2t
[A2s]		trr
[µs]		Rthjc
[°c/w]		Rthcs
[°c/w]		Putere
[Nm(kN)]		Carcasă

SD103N(R)..S..

 110/85 400-2500 3570 64000 1-2 0,16 0,1 15,5 DO-205AC(DO-30)
fig.1

SD153N(R)..S..

 150/85 400-1600 4280 92000 1-1,5 0,16 0,1 15,5

SD203N(R)..S..

 200/85 400-2500 4990 125000 1-2 0,115 0,08 24,5 DO-205AB(DO-9)
fig.3

SD253N(R)..S..

 250/85 400-1600 5350 143000 1,5-2 0,115 0,08 24,5

SD233N(R)..S..

 235/60 3000-4500 5500 151000 4,5 0,1 0,04 50 B-8
fig.2

SD453N(R)..S..

 400/70 1200-2500 9300 432000 2 0,1 0,04 50



 450/70   9600 460000 3

SD303C..S..C

 350/55 400-2500 5770 166000 1-2 0,08   4,9 DO-200AA(A-Puk)
fig.4

SD403C..S..C

 430/55 400-1600 6180 191000 1-1,5 0,08   4,9

SD603C..S..C

 600/55 400-2200 8320 346000 1-2 0,038   9,8 B-43(E-Puk)
fig.5

SD823C..S..C

 810/55 1200-2500 9300 432000 2 0,038   9,8



 910/55 1200-2500 9600 460000 3 0,038   9,8

SD803C..S..C

 845/55 400-1600 11295 640000 1-1,5 0,038   9,8

SD263C..S50L

 375/55 3000-4500 5500 151000 4,5 0,05   9,8 DO-200AB(B-Puk)
fig.6

SD553C..S50L

 560/55 3000-4500 12000 721000 6 0,031   14,7

SD703C..S..L

 700/55 1200-2500 9300 432000 2 0,046   9,8



 790/55 1200-2500 9600 460000 3 0,046   9,8

SD1053C..S..L

 1050/55 1800-2500 15000 1125000 2 0,031   14,7



 920/55 1800-3000 13000 845000 3 0,031   14,7

SD853C..S50K

 990/55 3000-4500 19000 1810000 5 0,02   22,25 DO-200AC(K-Puk)
fig.7

SD1053C..S..K

 1050/55 1800-2500 15000 1125000 2 0,02   22,25



 920/55 1800-3000 13000 845000 3 0,02   22,25

SD1553C..S.K

 1825/55 1800-2200 21030 2211000 2 0,02   22,25



 1650/55 1800-3000 18500 171000 3 0,02   22,5

SD2053..S.R

 2000/55 3200-4500 25600 3276000 5 0,01   43 B-44(R-Puk)
fig.8

SD3535..S.R

 3500/55 1600-2500 40200 8080000 2 0,01   43
