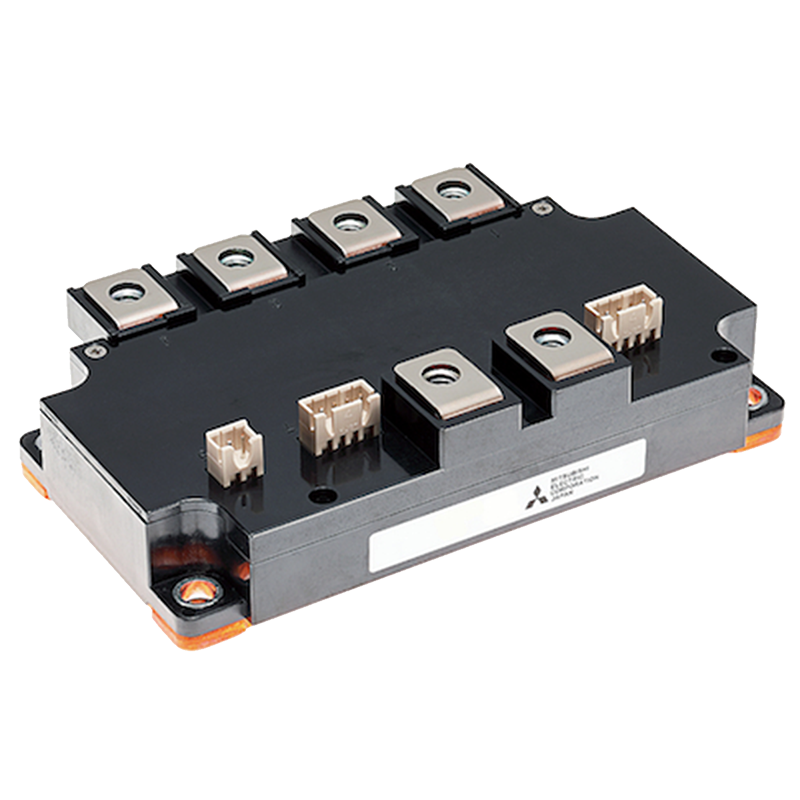

Producător: Mitsubishi

Elemente semiconductoare din carbură de siliciu (SiC)

Diodele și elementele controlate complet realizate în tehnologia SiC sunt produse noi Dacpol. Carbură de siliciu (SiC) este un material, care permite fabricarea de elemente semiconductoare cu parametri foarte atractivi. În comparație cu elementele clasice din silicon, semiconductorii SiC au o rezistență mare la supra-tensiuni. De asemenea, au temperatură ridicată de funcționare, rezistență scăzută în timpul conductiei.

Diodele Schottky, care sunt, în acest moment, cele mai populare elemente SiC, au o perioadă foarte scurtă de timp de trr și de încărcare inversă redusă. Proprietățile deasupra permit utilizarea acestor elemente ca diode înapoi și zero, ceea ce reduce pierderile de putere ale convertorului și permite să funcționeze la frecvență mai mare.
În mod similar, utilizarea elementelor controlate complet, precum JFET și BJT, permit reducerea pierderilor de putere ale convertorului, creșterea temperaturii și frecvenței de funcționare. Din acest motiv, putem proiecta un dispozitiv mic, densități mari de putere și calitate ridicată a puterii de ieșire.

Semiconductorii produși în tehnologia SiC sunt folosiți în aplicații în care este nevoie de un nivel ridicat de fiabilitate.
• Convertoare de înaltă frecvență.
• Convertizoare care funcționează cu celule foto-voltaice.
• Sisteme de corecție a factorului de putere
• Convertoare de înaltă temperatură DC / DC și AC / DC
• UPS
• Sisteme rezonante
• Dispozitive electronice



Tranzistori SiC JFET
Tip VDS
[V]		 ID /Tj
[A/°C]		 RDS(ON)
[Ω]		 Kind Nr. Fig.

SJEP120R100

 1200 17 / 125 12 / 175 0,1 NO TO-247

SJEP170R550

 1700 4 / 125 3 / 175 0,55 NO TO-247

SJEP120R063

 1200 30 / 125 20 / 175 0,063 NO TO-247

SJDP120R085

 1200 52 / 100 43 / 150 0,085 NO TO-247

SJEN120R025

 1200 68 / 100 46 / 150 0,025 NO SOT-227


Nr. Fig. TO - 247

SiliconCarbide (SiC) semiconductor elements - Casing TO-247
Nr. Fig. SOT-227

SiliconCarbide (SiC) semiconductor elements - Casing SOT-227

Caracteristici de iesire ale tranzistorului SJEP120R063SiliconCarbide (SiC) semiconductor elements - Transistor SJEP120R063 output characteristicss
Caracteristici de iesire ale tranzistorului SJEP120R100
SiliconCarbide (SiC) semiconductor elements - Transistor SJEP120R100 output characteristics
Caracteristici de iesire ale tranzistorului SJEP170R550
Transistor SJEP120R100 output characteristics
Caracteristici de iesire ale tranzistorului SJDP120R085
SJDP120R085 output characteristics
SiC Schottky diodes

Tip VDS
[V]		 ID/Tj
[A/°C]		 QC
[nC]		 Configurație Carcasă

SDA05S120

 1200 12 / 100 8 / 145 35 1 TO-220

SDA10S120

 1200 21 / 100 10 / 145 64 1 TO-220

SDP30S120

 1200 45,8 / 100 30 / 130 194 1 TO-247

SDP10S120D

 1200 10 / 100 6 / 145 35 2 TO-247

SDP20S120D

 1200 18 / 100 20 / 145 129 2 TO-247


Configurația 1
Configurația 2
SiliconCarbide (SiC) semiconductor elements - Configuration 1 SiliconCarbide (SiC) semiconductor elements - Configuration 1
Caracteristici current-voltaj SDA05S120
Caracteristici current-voltaj SDA10S120
SiliconCarbide (SiC) semiconductor elements - SDA05S120 current-voltage characteristic SiliconCarbide (SiC) semiconductor elements - SDA10S120 current-voltage characteristic
Caracteristici current-voltaj SDP10S120D
Caracteristici current-voltaj SDP20S120D
SiliconCarbide (SiC) semiconductor elements - SDP10S120D current-voltage characteristic SiliconCarbide (SiC) semiconductor elements - SDP20S120D current-voltage characteristic
Caracteristici current-voltaj  SDP30S120
SiliconCarbide (SiC) semiconductor elements - SDP30S120 current-voltage characteristic

Tranzistori SiC BJT


Tip VDS
[V]		 IF/Tj
[A/°C]		 VCE(SAT)
[V]		 RON(SAT)
[mΩ]		 Tj(max)
[°C]		 Carcasă

BT1206AC-P1

 1200 6 / 25 0,75 125 175 TO-247

BT1220AC-P1

 1200 20 / 25 0,75 38 175 TO-247

BT1206AB-P1

 1200 45,8 / 25 1 167 250 TO-258

BT1220AB-P1

 1200 20 / 25 1 50 250 TO-258


Standard
Temperatura ridicată
SiliconCarbide (SiC) semiconductor elements - Standard SiliconCarbide (SiC) semiconductor elements - High temperature


Caracteristici de iesire ale tranzistorului BT1206AC-P1
SiliconCarbide (SiC) semiconductor elements - BT1206AC-P1 Output characteristics
Caracteristici de iesire ale tranzistorului BT1220AC-P1
SiliconCarbide (SiC) semiconductor elements - BT1220AC-P1 Output characteristics
Caracteristici de iesire ale tranzistorului BT1206AB-P1
SiliconCarbide (SiC) semiconductor elements - BT1206AB-P1 Output characteristics
Caracteristici de iesire ale tranzistorului BT1220AB-P1
SiliconCarbide (SiC) semiconductor elements - BT1220AB-P1 Output characteristics
