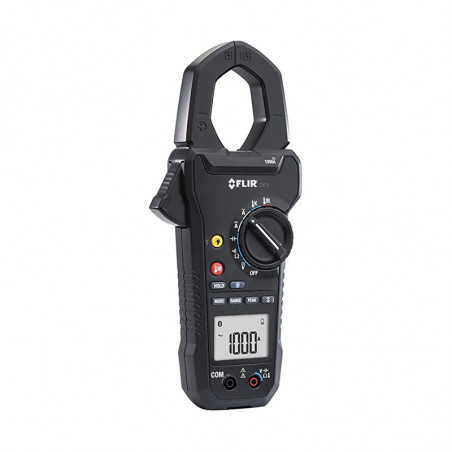

FLIR CM78 - Meter clemă / Multimetru digital RMS adevărat cu termometru infraroșu
  • FLIR CM78 - Meter clemă / Multimetru digital RMS adevărat cu termometru infraroșu
  • FLIR CM78 - Meter clemă / Multimetru digital RMS adevărat cu termometru infraroșu
  • FLIR CM78 - Meter clemă / Multimetru digital RMS adevărat cu termometru infraroșu

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Teledyne FLIR

FLIR CM78 - Meter clemă / Multimetru digital RMS adevărat cu termometru infraroșu

FLIR CM78

Aparatmetru digital / multimetru RMS adevărat RMS cu termometru în infraroșu și conexiune Bluetooth METERLiNK®

Contorul este echipat cu setul METERLiNK® și un modul Bluetooth conceput pentru cooperarea cu camerele infraroșii FLIR. Combinația unui contor de prindere cu o cameră cu infraroșu permite măsurarea, analiza și documentarea sursei de alimentare.
Dispozitivul FLIR CM78 poate măsura parametri, cum ar fi tensiunea continuă / curent continuu, curentul continuu / curent continuu, rezistența, capacitatea, frecvența și continuitatea, precum și efectua teste cu diode, măsurători de temperatură fără contact, folosind măsurători în infraroșu și temperatură folosind termocuple de tip K.
Funcționarea și îngrijirea corespunzătoare a dispozitivului vor asigura funcționarea sa fiabilă timp de mai mulți ani.



Caracteristici principale

  • Măsurarea curentului și a tensiunii RMS
  • Funcții multimetrice, incluzând măsurări de tensiune AC / DC, rezistență, capacitate și frecvență, precum și teste de diodă și continuitate.
  • Deschiderea maxilarelor 42 mm lățime permite măsurători pe conductoare de până la 2000 MCM.
  • Afisaj retroiluminat cu indicatie maxima de 4000.
  • Termometru cu infraroșu fără contact încorporat cu indicator laser.
  • Funcțiile suplimentare includ „înghețarea” afișajului curent, citind valoarea min./max. și oprire automată.
  • Transmițătorul Bluetooth METERLiNK® transmite fără fir citirile de tensiune și curent către imaginile termice FLIR selectate, combinând astfel citirile de contor cu imaginile termice.
  • Setul include cabluri profesionale de test CAT IV 1000V și 6 baterii AAA.
  • Aplicația FLIR CM78 METERLiNK® pentru Android permite citirea contoarelor la distanță.
  • Categorie de siguranță: CAT IV-600 V, CAT III-1000 V

Componentele contorului

FLIR CM78

Vedere din față

  • Maxilarul de prindere
  • Deschiderea fălcii declanșatoare
  • Butoane funcționale
  • Lumină de lucru
  • Comutator funcțional
  • Ecran LCD
  • Zaciskisondy / termocuple

[NBSP]
Date tehnice

Parametri generali

Ecran Cu afișaj de până la 4000 și bar
Elemente de control

•       Comutator rotativ cu 8 poziții
•       Buton separat pentru senzorul de infraroșu
•       8 butoane funcționale dedicate: lanternă, infraroșu, max / min, Bluetooth, menținere ecran, gamă, mod, valori maxime
Iluminare din spate LED alb
Lumină de lucru Un rând de LED-uri albe
Domenii de măsurare Vezi secțiunea 7.2 Domenii de parametri electrici, pagina 27.
Frecvența eșantionării 20 de înregistrări pe secundă (nominal)
Impedanța de intrare 10 MΩ (curent continuu și alternativ)
Interval de frecvență AC 45–400 Hz
Putere 6 bateri AAA (LR03)
Timp de lucru cu alimentare a bateriei 100 de ore (pentru baterii alcaline)
Oprire automată (APO) După 25 de minute (nominal) de inactivitate; resetați când comutatorul rotativ este setat pe OFF și apoi în orice altă poziție
Curentul liniștit al funcției APO Max. 50 µA
Siguranță supracurentă Fără siguranță
Tipul de măsurare Valoarea RMS, factorul de creștere ≤ 3 pe o scară completă de până la 500V, care scade liniar la ≤ 1,5 la 1000 V
Test de continuitate Vizual și audibil, valoarea pragului de 30 Ω
Alți indicatori Baterie scăzută, rază depășită, senzor infraroșu, memorie
Temperatura de operare -10 - 50℃ (14 - 122℉)
Temperatura de depozitare -25 -o 60℃ (-14 - 140℉)
Umiditate de lucru

Maxim 90% la 35 ℃ (95 ℉), scăzând liniar la 60% la 45 ℃ (113 ℉)
Umiditatea de depozitare Max. 90%
Dimensiuni 257 mm × 110 mm × 50 mm
Greutate 0,63 kg

Interval de semnal Bluetooth

 Max. 10 m
Categoria de securitate CAT IV-600V, CAT III-1000V

Domenii de parametri electrici
Corect pentru temperaturi ambiante între 18 și 28 ℃

Funcție Gamă Rezoluție Precizie (citire)
Curent alternativ 400,0 A 0,1 A ± (2,5% + 8 cifre)
1000 A 1:00 AM ± (2,8% + 5 cifre)
Curent continuu 400,0 A 0,1 A ± (2,5% + 5 cifre)
1000 A 1:00 AM ± (2,8% + 5 cifre)
Tensiune de curent alternativ 400,0 mV 0,1 mV ± (1,5% + 10 cifre)
4,000 V 0,001 V ± (1,5% + 5 cifre)
40,00 V 0,01 V
400,0 V 0,1 V
1000 V 1 V ± (2,0% + 5 cifre)

NOTĂ
Toate intervalele de tensiune AC sunt cuprinse între 5% și 100% din interval.
Tensiune continuă 400,0 mV 0,1 mV ± (1,5%+10 cifre)
4,000 V 0,001 V ± (1,5% + 2 cifre)
40,00 V 0,01 V
400,0 V 0,1 V
1000 V 1 V ± (2,0% + 2 cifre)
Rezistență 400,0 Ω 0,1 Ω ± (1,0% + 4 cifre)
4,000 kΩ 0,001 kΩ ± (1,5% + 2 cifre)
40,00 kΩ 0,01 kΩ
400,0 kΩ 0,1 kΩ
4,000 MΩ 0,001 MΩ ± (2,5% + 3 cifre)
40,00 MΩ 0,01 MΩ ± (3,5% + 5 cifre)
Capacitanță 4,000 nF 0,001 nF ± (5,0% + 30 cifre)
40,00 nF 0,01 nF ± (5,0% + 20 cifre)
400,0 nF 0,1 nF ± (3,0% + 5 cifre)
4,000 μF 0,001 μF
40,00 μF 0,01 μF
400,0 μF 0,1 μF ± (4,0% + 10 cifre)
4,000 mF 0,001 mF ± (10% + 10 cifre)
40,00 mF 0,01 mF

Nici unul specificat
Frecvență 4,000 kHz 0,001 kHz ± (1,5% + 2 cifre)
Sensibilitate: 100 V (< 50 Hz); 50 V (50–400 Hz); 5 V (401–
4000 Hz)

Intervalul parametrilor termici

Funcție Gama pentru termopar Domeniu infraroșu Precizie (citire)
Temperatura de măsurare în infraroșu (raport 8: 1)   -29 - -20℃(-20 - -4℉) ± 5℃
de la -20 la 270℃ Cea mai mare dintre valori: ± 2,0% din citire sau ± 2 ℃
Intrări termocuple de tip K (fără sondă) de la -20 la +120℃   ± (3% citit +5℃)
Valori maxime de intrare
Funcție Valoarea maximă de intrare
Tensiune AC / DC 1000 V
Termocuplu 1000 V
Test de rezistență, capacitate, frecvență, diodă 1000 V
