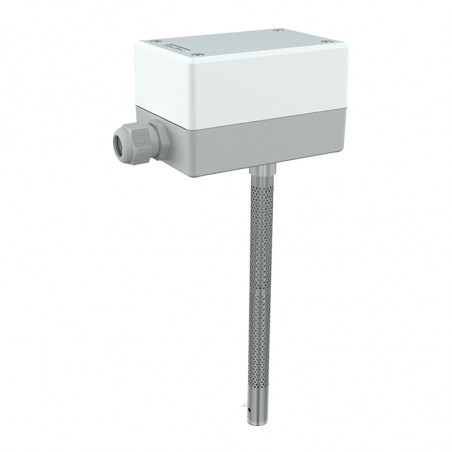

HIG80EXI și HG80-2EXI.
  • HIG80EXI și HG80-2EXI.

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Galltec Mela Sensortechnik

HIG80EXI și HG80-2EXI.

Elementul de măsurare „Polyga” fabricat de Galltec este format din mai multe benzi din material, fiecare fiind împletit din 90 de fibre cu un diametru de 0,003 mm. Fibrele obțin caracteristici higroscopice în timpul unui proces special. Elementul de măsurare absoarbe și eliberează umiditatea, ceea ce duce la modificarea lungimii fibrelor care, acționând asupra sistemului de pârghie, comutează un întrerupător cu un traseu de comutare extrem de mic. Elementul de măsurare reacționează rapid și precis la orice schimbare de umiditate. Folosiți butonul pentru a modifica valoarea de umiditate la care vor fi comutați contactele. Pentru umidistatul HG80-2, al doilea întrerupător este montat în paralel cu primul. După scoaterea carcasei, un al doilea setpoint poate fi definit cu o șurubelniță. Punctul de comutare al celui de-al doilea comutator este legat de punctul de comutare al primului. Diferența între întreruptoarele (zona neutră) poate fi selectată în intervalul 0-15% rh. Elementul de măsurare în formă de ventilator este protejat de un tub perforat conectat la carcasă. Senzorul are un design care permite funcționarea la presiuni mici. Locația de instalare trebuie aleasă astfel încât apa să nu poată intra în carcasă. Poziția de montare este opțională, dar este recomandat ca senzorul să fie într-o poziție verticală în jos sau orizontală (vezi desenul). În aceste poziții, plăcile din tubul senzorului cu diametrul de 0,8 mm vor împiedica pătrunderea apei în interior.

Atenție:
Higrostatul trebuie utilizat numai cu bariere de siguranță aprobate, convertoare omologate sau echipamente sigure intrinsec în zone potențial explozive. Numai pentru utilizare în circuite sigure.

Date tehnice:
- Domeniul de măsurare 30...100 % rh
- Precizia măsurătorilor
  Pentru interval >50% rh ± 3,5 % rh
  Pentru interval ± 4,0 % rh
- Domeniul de muncă 35...100 % rh
- Mediu de măsurare aer neagresiv la presiune normală
- Diferența de comutare (întrerupător microfon) aprox. 3...6% rh
- Diferența de comutare între întreruptoarele pentru HG80-2Exi 0... + 15 % rh
- Sarcina admisibilă P 100mW
- Tensiune maximă U0 9,0V
- Curent maxim IK 25mA
- Inducție maximă Li <100μH
- Capacitate maximă Ci <10pF
- Material de contact aur
- Clasa de temperatură T6
- Temperatura ambiantă admisă -20...+40°C
- Temperatura de funcționare admisă 0...+40 °C
- Coeficientul mediu de temperatură -0,2%/K la 20 ° C și 50% rh
- Regulare la o presiune medie a aerului de 430 m NN
- Debitul de aer permis 8 m/s
  Cu filtru de gaz (număr de catalog 20.014) 15m/s
- Timp constant T63 przy v=2 m/s 120s
- Lungimea senzorului, material 220mm, oțel de înaltă calitate
- Fixare găuri în carcasă pentru instalare în conducte
  Nr cat. 20.009 consolă de montare pe perete
- Lungimea senzorului, material senzor vertical în jos sau orizontal
- Terminal de conectare pentru fire cu secțiune transversală 1,5mm2
- Conexiune prin cablu șurub M20x1,5
- Compatibilitate electromagnetică EMC
  Rezistență conform EN 50 082-2
  Emisii conform EN 50 081-2
- Carcasă ABS gri deschis
- Grad de protecție (buton la exterior) IP54
- Grad de protecție (buton în interior) IP64
- Greutate ok. 0,7 kg
Atenție:

Sub rezerva modificărilor tehnice.



Dimensiuni [mm]
HIGROSTAT HG80EXI I HG80-2EXI wymiaryHIGROSTAT HG80EXI I HG80-2EXI wymiary obudowa



Schema de conectare

HG80, HG80EXi

HG80-2, HG80-2EXi
HG80, HG80EXi schemat podłączenia HG80-2, HG80-2EXi schemat podłączenia
Atenție:

Fx - umiditatea relativă a aerului (valoarea reală).
Fw - umiditatea setată prin buton (valoarea sarcinii).



Dacă umiditatea relativă Fx scade sub valoarea de referință Fw, contactul 1-2 se va deschide și contactul 1-4 se va închide.

Schimbarea celui de-al doilea punct stabilit
Igrostatul HG80-2 (i) este setat din fabrică, astfel încât a doua valoare este cu 6% mai mare decât prima. Zona neutră (între 1 și 2 puncte de referință) poate fi schimbată după scoaterea carcasei cu ajutorul unei șurubelnițe. Virajul la stânga crește cel de-al doilea punct de referință (de la 0 la 15% comparativ cu primul punct). Zona neutră poate fi citită folosind cadranul.
