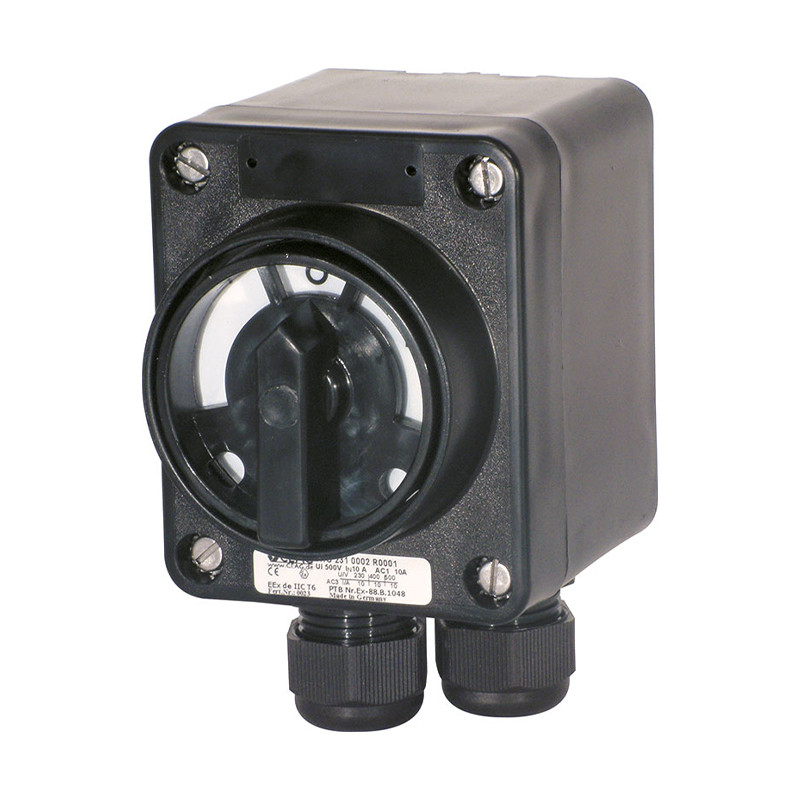

Comutator principal în explozie 10 a
Comutator principal în explozie 10 a

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Eaton / CEAG

Comutator principal în explozie 10 a

Specificații tehnice

Marcare conform 94/9/CE (ATEX)
Certificat de examinare CE de tip
Certificat de conformitate IECEx
Marcare conform IECEx
Temperatură ambientală admisibilă
Tensiune nominală
Curent nominal
Frecvență
Capacitate nominală de comutare
AC-3 și izolație
conform EN 60947-3
Siguranță de rezervă

Terminale de conectare

Grad de protecție conform EN 60529
Clasă de protecție
Presetupe
Greutate
Material carcasă
Culoarea carcasei		 Ex II 2G Ex de IIC T6 / Ex II 2D Ex tD A21 IP66 T80°C
PTB 00 ATEX 1074
BKI 07.0014
Ex ed IIC T6, Ex tD A21 IP66 T53°C
-20°C până la +40°C1)
max. până la 500 V
max. 10 A
50/60 Hz
Ue 230 V / Ie 10 A
Ue 400 V / Ie 10 A
Ue 500 V / Ie 10 A
până la 400 V AC 10 A gL
până la 500 V AC 10 A gL
Contact principal: 2 x 1,5-2,5 mm2
Contact auxiliar: 2 x 0,5-2,5 mm2
IP66
I
M25 (d = 8-17 mm) vezi detalii comandă
aprox. 0,60 kg
poliamidă rezistentă la impact
/>neagră

1) Alte intervale de temperatură ambientală sunt disponibile la cerere.

Informații de comandă

Versiune Intrări cablu Cod produs
Întrerupător principal antiexplozie 10 A
3 poli, 10 A 0-I (pornit-oprit) 2 x Întrerupător pornit-oprit M25 GHG 261 0006 R0001

Alte versiuni disponibile la cerere.

Dimensiuni [mm]

Accesorii

Placă de montare pentru întrerupătoare de siguranță antiexplozie cu 3 poli de 40 A
Tip Aplicație Metodă de montare Cod produs
Mărime 1 Montare pe perete Înșurubare GHG 610 1953 R0101
Mărime 1 Montare pe suport Înșurubare GHG 610 1953 R0102
Mărime 1 Montare pe grindă Înșurubare GHG 610 1953 R0103
Accesorii pentru placă de montare
Tip Bucăți per pachet Nr. produs
Suport etichetă cu etichetă (inscriptibilă) pentru plăci de montare de dimensiunile 1, 2, 2A și 3 10 GHG 610 1953 R0057
Kit de montare pentru țevi de 1” (27-30 mm) pentru plăci de montare pentru montarea pe braț 10 GHG 610 1953 R0020
Accesorii placă de montare
Tip Aplicație Bucăți per pachet Număr produs
Mărime 1 Placă de montare, dimensiune 1 1 GHG 610 1955 R0101

Produsele sunt livrate în seturi listate în tabele.
