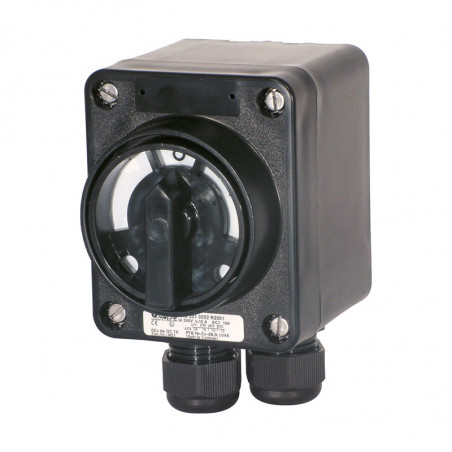

Pagrindinis sprogimo įrodymas 10 a
Pagrindinis sprogimo įrodymas 10 a

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: Eaton / CEAG

Pagrindinis sprogimo įrodymas 10 a

Techninės specifikacijos

Žymėjimas pagal 94/9/EB (ATEX)
EB tipo tyrimo sertifikatas
IECEx atitikties sertifikatas
Žymėjimas pagal IECEx
Leidžiama aplinkos temperatūra
Nominali įtampa
Nominali srovė
Dažnis
Nominali perjungimo galia
AC-3 ir izoliacija
pagal EN 60947-3
Atsarginis saugiklis

Jungties gnybtai

Apsaugos laipsnis pagal EN 60529
Apsaugos klasė
Liandžio jungtys
Svoris
Korpuso medžiaga
Korpuso spalva		 Ex II 2G Ex de IIC T6 / Ex II 2D Ex tD A21 IP66 T80°C
PTB 00 ATEX 1074
BKI 07.0014
Ex ed IIC T6, Ex tD A21 IP66 T53°C
Nuo -20°C iki +40°C1)
maks. iki 500 V
maks. 10 A
50/60 Hz
Ue 230 V / Ie 10 A
Ue 400 V / Ie 10 A
Ue 500 V / Ie 10 A
iki 400 V AC 10 A gL
iki 500 V AC 10 A gL
Pagrindinis kontaktas: 2 x 1,5–2,5 mm2
Pagalbinis kontaktas: 2 x 0,5–2,5 mm2
IP66
I
M25 (d = 8–17 mm) žr. užsakymo informaciją
apytiksl. 0,60 kg
smūgiams atsparus poliamidas
/>juodas

1) Kitos aplinkos temperatūros ribos galimos pagal pageidavimą.

Užsakymo informacija

Versija Kabelių įvadai Produkto Nr.
Sprogimui atsparus pagrindinis jungiklis 10 A
3 polių, 10 A 0-I (įjungta-išjungta) 2 x M25 ĮJUNGIMO-IŠJUNGIMO jungiklis GHG 261 0006 R0001

Kitos versijos galimos pagal pageidavimą.

Matmenys [mm]

Priedai

Tvirtinimo plokštė 3 polių 40 A sprogimui atspariems saugos jungikliams
Tipas Taikymas Tvirtinimo būdas Produkto Nr.
1 dydis Tvirtinimas prie sienos Įsukamas GHG 610 1953 R0101
1 dydis Tvirtinimas prie laikiklio Įsukamas GHG 610 1953 R0102
Dydis 1 Santarvės tvirtinimas Varžtas GHG 610 1953 R0103
Tvirtinimo plokštės priedai
Tipas Vienetų skaičius pakuotėje Produkto Nr.
Etiketės laikiklis su etikete (rašoma) 1, 2, 2A ir 3 dydžių tvirtinimo plokštėms 10 GHG 610 1953 R0057
Tvirtinimo rinkinys 1 colio (27–30 mm) vamzdžiams, skirtiems tvirtinimo plokštėms strėlės tvirtinimui 10 GHG 610 1953 R0020
Tvirtinimo plokštės priedai
Tipas Taikymas Vienetų skaičius pakuotėje Produkto numeris
1 dydis Tvirtinimo plokštės dydis 1 1 GHG 610 1955 R0101

Produktai pristatomi lentelėse nurodytais rinkiniais.
