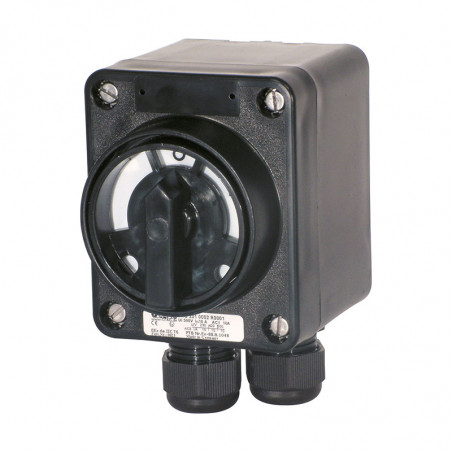

Commutateur principal dans l'explosion 10 a
Commutateur principal dans l'explosion 10 a

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: Eaton / CEAG

Commutateur principal dans l'explosion 10 a

Spécifications techniques

Marquage selon la directive 94/9/CE (ATEX)
Certificat d'examen CE de type
Certificat de conformité IECEx
Marquage selon IECEx
Température ambiante admissible
Tension nominale
Courant nominal
Fréquence
Pouvoir de coupure nominal
AC-3 et isolation
selon la norme EN 60947-3
Fusible de secours

Bornes de connexion

Degré de protection selon la norme EN 60529
Classe de protection
Presse-étoupes
Poids
Matériau du boîtier
Couleur du boîtier		 Ex II 2G Ex de IIC T6 / Ex II 2D Ex tD A21 IP66 T80°C
PTB 00 ATEX 1074
BKI 07.0014
Ex ed IIC T6, Ex tD A21 IP66 T53°C
-20°C à +40°C1)
max. jusqu'à 500 V
max. 10 A
50/60 Hz
Ue 230 V / Ie 10 A
Ue 400 V / Ie 10 A
Ue 500 V / Ie 10 A
Jusqu'à 400 V CA 10 A gL
Jusqu'à 500 V CA 10 A gL
Contact principal : 2 x 1,5-2,5 mm²
Contact auxiliaire : 2 x 0,5-2,5 mm²
IP66
I
M25 (d = 8-17 mm) voir les détails de la commande
environ 0,60 kg
Polyamide résistant aux chocs
/>Noir

1) D'autres plages de températures ambiantes sont disponibles sur demande.

Informations de commande

Version Entrées de câble Référence produit
Interrupteur principal antidéflagrant 10 A
Tripolaire, 10 A 0-I (marche-arrêt) 2 interrupteurs marche-arrêt M25 GHG 261 0006 R0001

Autres versions disponibles sur demande.

Dimensions [mm]

Accessoires

colspan="2">Porte-étiquette avec étiquette (inscriptible) pour plaques de montage de tailles 1, 2, 2A et 3 Type Application Nombre de pièces par paquet Numéro de produit Taille 1 Plaque de montage, taille 1
Plaque de montage pour interrupteurs de sécurité antidéflagrants tripolaires 40 A
Type Application Méthode de montage N° de produit
Taille 1 Fixation murale À visser GHG 610 1953 R0101
Taille 1 Fixation sur support À visser GHG 610 1953 R0102
Accessoires pour plaque de montage
Type Pièces par paquet Référence produit
10 GHG 610 1953 R0057
Accessoires pour plaques de montage
1 GHG 610 1955 R0101

Les produits sont livrés par lots, comme indiqué dans les tableaux.
