Producător: Picotest

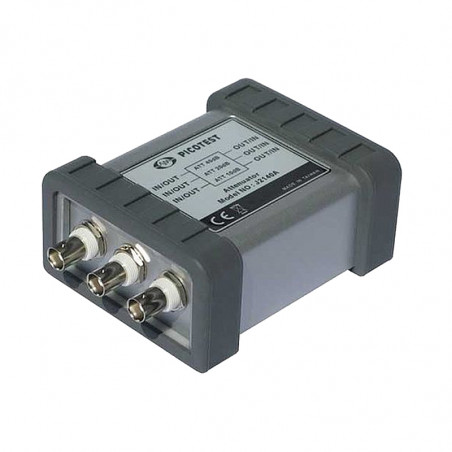

J2140A - Atenuator de semnal

J2140A - Atenuator de semnal

Atenuatorul de semnal împreună cu analizorul de circuit trebuie utilizat în două cazuri. Una dintre ele este atenuarea semnalului de ieșire a sursei. Acest lucru poate părea ciudat, dar cea mai frecventă eroare în utilizarea analizorului este un semnal prea mare. Chiar dacă analizorul are capacitatea de a seta amplitudinea semnalului, de multe ori are o amplitudine prea mare. Amplitudinea este valabilă numai atunci când atinge cea mai mică valoare posibilă, astfel încât semnalul poate fi distins de zgomot.



Atenuatoarele sunt de asemenea utilizate pentru a îmbunătăți intervalul de măsurare dinamic. În unele cazuri, cum ar fi măsurarea câștigului de buclă deschisă a unui amplificator operațional. Astfel de amplificatoare se caracterizează printr-un câștig foarte mare, astfel încât utilizarea unui amortizor permite o extindere semnificativă a domeniului de măsurare.

Caracteristici principale:

  • Unitate integrată care conține un amortizor de 10, 20 și 40dB
  • O conexiune în cascadă poate fi utilizată pentru a crește amortizarea
  • Reducerea zgomotului sau extinderea domeniului de măsurare

Date nominale :

Nivelul maxim de intrare 20dBm
Răspuns în frecvență DC…50MHz
Tensiune maximă WFS 1.3
Precizia atenuării 0.2
Dimensiuni 109x90x51mm
Masa 0.238kg
Intrare BNC
Ieșire BNC
