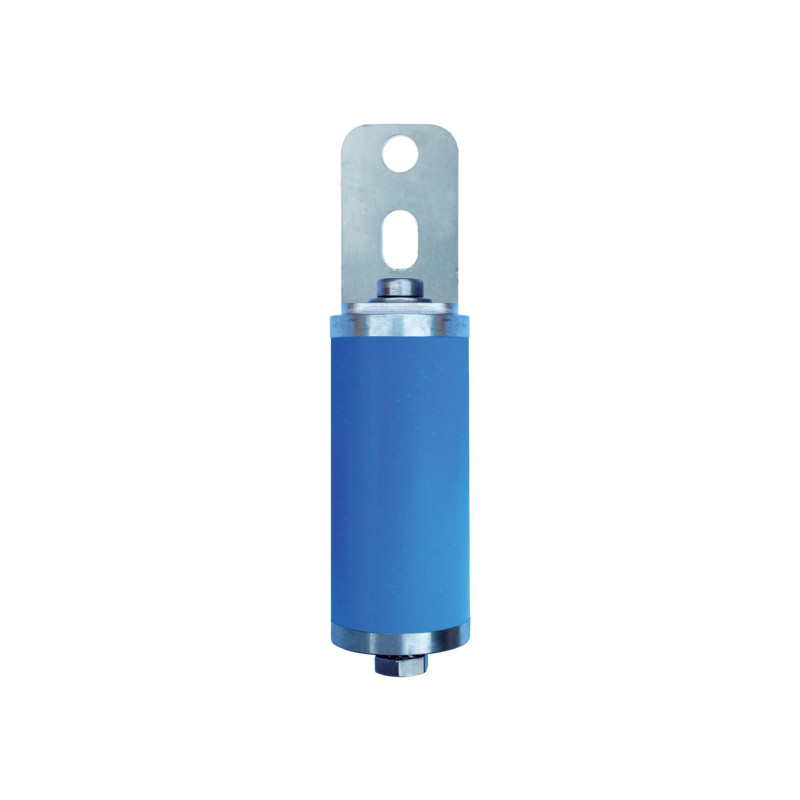

P250GI - Limitator de joasă tensiune - 50804/I

P250GI și P400GI - noi tipuri de descărcătoare de joasă tensiune de tip 1 VLD-F, care îndeplinesc cerințele standardului ČSN EN 50122-1 ed. 2: 2011, concepute pentru a proteja părțile metalice care nu sunt sub tensiune normală ale surselor de alimentare ale tracțiunii feroviare alimentate cu tensiune continuă sau alternativă. Acestea sunt utilizate pentru a proteja eficient persoanele care pot intra în contact cu aceste părți în timpul unui trăsnet sau al unei defecțiuni a catenarei. Descărcătorul are o rezistență internă ridicată atunci când tensiunea aplicată este mai mică decât valoarea nominală specificată UV DC și conduce când acest nivel este depășit. În cazul unei defecțiuni rezultate din conexiunea dintre o parte sub tensiune a alimentării catenarei și o parte conductivă conectată accidental la linia de retur, descărcătorul protejează împotriva tensiunii de atingere inadmisibile prin conducerea și deconectarea alimentării. Conform standardului ČSN EN 50122-1 ed. 2:2011, acest tip de descărcător este recomandat în principal pentru conectarea dintre partea protejată și rețeaua de retur a liniilor de tracțiune sau în zona unui colector de curent, care poate fi în contact cu un conductor sau un colector de curent deteriorat; de asemenea, pe structurile de susținere ale unui catarg, care pot fi sub tensiune în urma unei defecțiuni a izolației. Când tensiunea aplicată scade din nou sub nivelul nominal, descărcătorul revine la o stare neconductoare. Partea funcțională a P250GI (P400GI) este un descărcător de trăsnet special umplut cu gaz, cu un timp de răspuns scurtat de 20 ns, evaluat pentru trei impulsuri de trăsnet consecutive de 50 kA (10/350). Camera de lucru a descărcătorului de trăsnet încorporat este echipată cu o protecție hardware sofisticată din punct de vedere tehnic, așa-numitul modul de siguranță asigură trecerea automată la modul de scurtcircuit în cazul unei supraîncărcări prelungite care depășește 500 A CC (CA). Produsul este furnizat cu un suport integrat, permițând montarea directă a descărcătorului pe o structură metalică protejată (stâlp, perete sau flanșă). Se recomandă o poziție de montare verticală, cu suportul orientat în sus. Descărcătorul poate fi activat de un curent de supratensiune sau de curentul care curge ca urmare a contactului dintre structura metalică protejată și un fir de tracțiune rupt. Într-un astfel de caz, se creează o diferență de potențial mai mare de 250 V (se aplică modelului P250GI) sau 400 V (se aplică modelului P400GI) între aceste componente. Descărcătorul de trăsnet încorporat se va declanșa imediat (timpul de răspuns este de obicei de 20 ns) și va conecta conductiv ambele componente pentru o perioadă temporară (rezistența internă tipică a descărcătorului de trăsnet P250GI (P400GI) este de 0,001÷0,002 Ω). Acest fenomen temporar se încheie automat prin egalizarea potențialului dintre structura protejată și rețeaua de retur, atunci când descărcătorul de trăsnet se declanșează automat ca urmare a schimbului de gaze.
