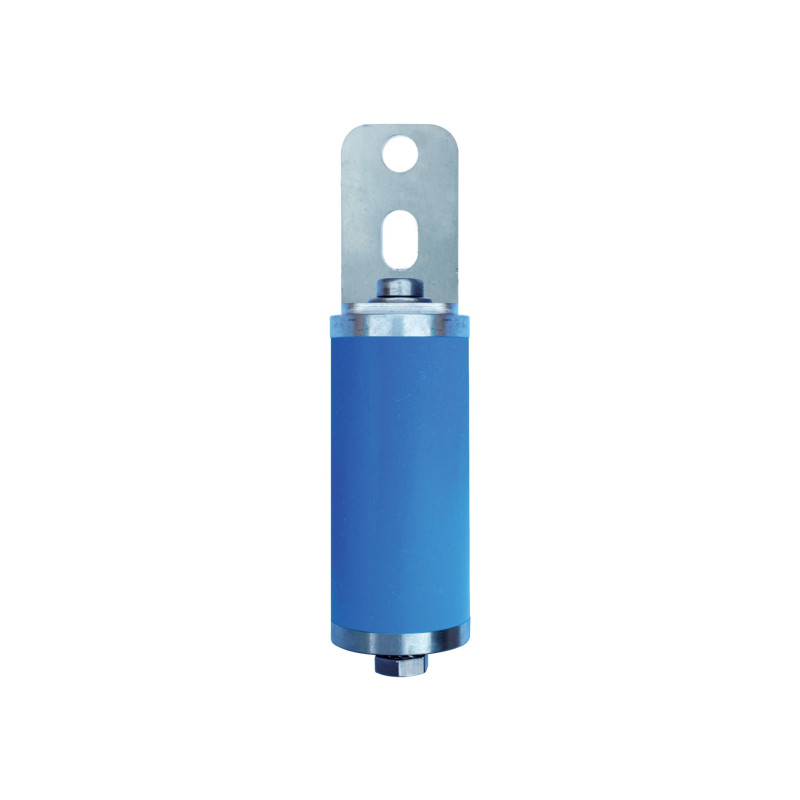

P250GI - Ограничивач ниског напона - 50804/I

П250ГИ и П400ГИ - нови типови нисконапонских одводника пренапона типа 1 VLD-F који испуњавају захтеве стандарда ČSN EN 50122-1 изд. 2: 2011, пројектованих за заштиту металних делова напајања железничке вуче који нису нормално под напоном, а напајају се једносмерним или наизменичним напоном. Користе се за ефикасну заштиту особа које могу доћи у контакт са овим деловима током удара грома или квара контактне мреже. Одводник има висок унутрашњи отпор када је примењени напон мањи од његове наведене номиналне вредности UV DC, и проводи када се овај ниво прекорачи. У случају квара насталог услед везе између дела контактне мреже под напоном и проводног дела случајно повезаног са повратном линијом, одводник штити од недозвољеног напона додира провођењем и искључивањем напајања. Према стандарду ČSN EN 50122-1 изд. 2: 2011, овај тип одводника се првенствено препоручује за повезивање између заштићеног дела и повратне мреже вучних водова или у подручју струјног сакупљача, који може бити у контакту са проводником или оштећеним струјним сакупљачем; такође на носећим конструкцијама јарбола, које могу бити под напоном након квара изолације. Када примењени напон поново падне испод номиналног нивоа, одводник се враћа у непроводљиво стање. Функционални део P250GI (P400GI) је специјални гасом пуњени одводник грома са скраћеним временом одзива од 20 ns, предвиђен за три узастопна импулса грома од 50 kA (10/350). Радна комора уграђеног одводника грома опремљена је технички софистицираном хардверском заштитом, такозвани А-сигурни модул обезбеђује аутоматски прелазак у режим кратког споја у случају дужег преоптерећења које прелази 500 A DC (AC). Производ се испоручује са интегрисаним носачем, што омогућава директну монтажу одводника на заштићену металну конструкцију (стуб, зид или прирубницу). Препоручује се вертикални положај монтаже са носачем окренутим нагоре. Одводник може бити активиран ударном струјом или струјом која тече као резултат контакта између заштићене металне конструкције и прекинуте вучне жице. У таквом случају, између ових делова се ствара потенцијална разлика већа од 250 V (односи се на P250GI) или 400 V (односи се на P400GI). Уграђени одводник грома ће се одмах искључити (време одзива је типично 20 ns) и проводно повезати оба дела на привремени период (типични унутрашњи отпор одводника грома P250GI (P400GI) је 0,001÷0,002 Ω). Ова привремена појава се аутоматски завршава изједначавањем потенцијала између заштићене конструкције и повратне мреже, када се одводник грома аутоматски искључи као резултат размене гаса.
