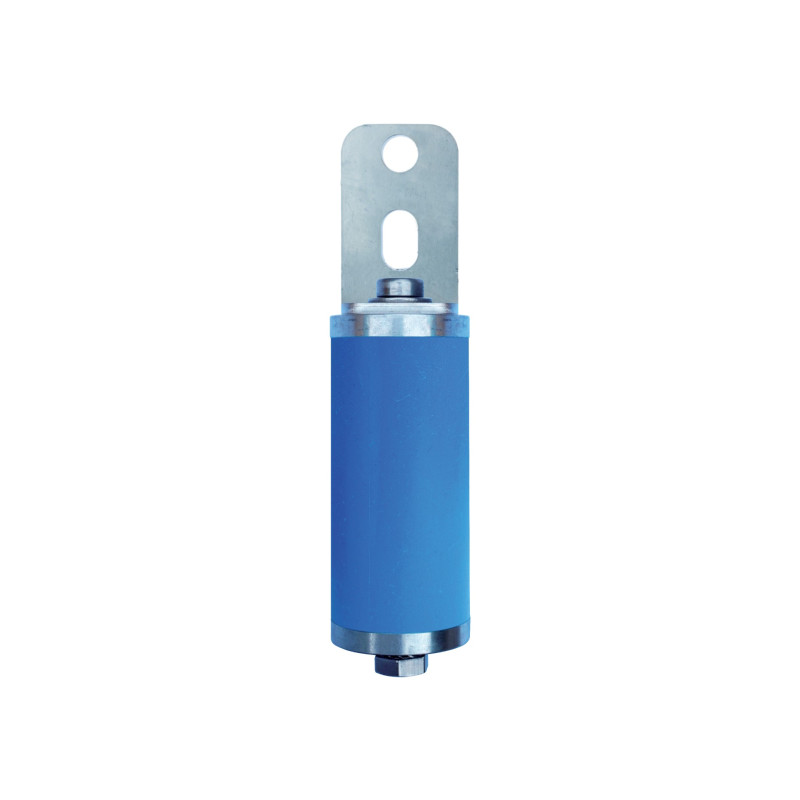

P250GI - Обмежувач низької напруги - 50804/I

P250GI та P400GI – нові типи низьковольтних розрядників перенапруги типу 1 VLD-F, що відповідають вимогам ČSN EN 50122-1 видання 2: 2011, призначені для захисту металевих частин джерел живлення залізничної тяги, що не перебувають під нормальною напругою, що живляться постійною або змінною напругою. Вони використовуються для ефективного захисту осіб, які можуть контактувати з цими частинами під час удару блискавки або відмови контактної мережі. Розрядник має високий внутрішній опір, коли прикладена напруга менша за задане номінальне значення UV DC, і проводить струм, коли цей рівень перевищено. У разі несправності, що виникла внаслідок з'єднання між напругою контактної мережі, що знаходиться під напругою, та струмопровідною частиною, випадково підключеною до зворотної лінії, розрядник захищає від недопустимої напруги дотику, проводячи та відключаючи джерело живлення. Відповідно до ČSN EN 50122-1 видання. 2: 2011, цей тип розрядника в першу чергу рекомендується для з'єднання між захищеною частиною та зворотною мережею тягових ліній або в зоні струмознімання, який може контактувати з провідником або пошкодженим струмозніманням; також на опорних конструкціях щогли, які можуть бути під напругою після пошкодження ізоляції. Коли прикладена напруга знову падає нижче номінального рівня, розрядник повертається в непровідний стан. Функціональна частина P250GI (P400GI) - це спеціальний газонаповнений блискавкознімник зі скороченим часом спрацьовування 20 нс, розрахований на три послідовні імпульси блискавки 50 кА (10/350). Робоча камера вбудованого блискавкознімника оснащена технічно складним апаратним захистом, так званий модуль безпеки А забезпечує автоматичний перехід у режим короткого замикання у разі тривалого перевантаження, що перевищує 500 А постійного (змінного) струму. Виріб постачається з інтегрованим кронштейном, що дозволяє безпосередньо монтувати розрядник на захищеній металевій конструкції (стовпі, стіні або фланці). Рекомендується вертикальне монтажне положення кронштейном вгору. Розрядник може бути активований імпульсним струмом або струмом, що протікає в результаті контакту між захищеною металевою конструкцією та обірваним тяговим проводом. У такому випадку між цими частинами створюється різниця потенціалів понад 250 В (стосується P250GI) або 400 В (стосується P400GI). Вбудований блискавкозахисний розрядник спрацює негайно (час спрацьовування зазвичай становить 20 нс) і провідно з'єднає обидві частини на тимчасовий період (типовий внутрішній опір блискавкозахисного розрядника P250GI (P400GI) становить 0,001÷0,002 Ом). Це тимчасове явище автоматично припиняється через вирівнювання потенціалів між захищеною конструкцією та зворотною мережею, коли блискавкозахисний розрядник спрацьовує автоматично в результаті газообміну.
