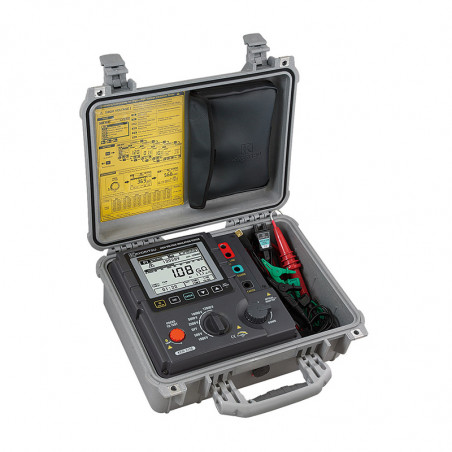

Masura de rezistenta de izolare la inalta tensiune KEW 3128 12kV / 35TΩ
  • Masura de rezistenta de izolare la inalta tensiune KEW 3128 12kV / 35TΩ

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Kyoritsu

Masura de rezistenta de izolare la inalta tensiune KEW 3128 12kV / 35TΩ

Măsura de rezistență de izolare la înaltă tensiune KEW 3128 12kV / 35TΩ



Proprietăţi
  • Dispozitivul controlat prin microprocesor
  • cu funcții de diagnostic
  • Proiectat pentru analiza caracteristicilor
  • izolarea cablurilor, transformatoarelor, motoarelor,
  • generatoare, întrerupătoare de mare putere,
  • izolatori, cablaje și alte instalații
  • 6 sub-domenii de măsurare: 500V, 1000V,
  • 2500V, 5000V, 10.000 V, 12000V cu posibilitatea reglării precise a tensiunii de încercare
  • Descărcarea automată a circuitului după
  • test de monitorizare finalizat
  • tensiune în timpul descărcării
  • Măsurare cu eliminarea influenței curentului de scurgere de suprafață asupra indicațiilor (GUARD)
  • Prezentarea grafică a rezistenței la izolație și
  • curentul de scurgere în funcție de timp la nivel ridicat
  • Ecran cu iluminare retroiluminată
  • (Ecran grafic 5,7 ", 320x240 puncte)
  • Memorie internă de peste 40.000 de date,
  • capacitatea de a arunca 32 de ecrane în memorie
  • (SCREEN PRINT), timp de înregistrare până la 720 min
  • Funcționare cu alimentare de la o baterie internă sau de la rețea
  • Dispozitivul este plasat într-o carcasă ermetică rezistentă la praf și la stropi.
  • (IP 64 conform PN-EN605290)



Date tehnice


REZISTENȚĂ DE IZOLARE
Tensiune nominală 500V 1000V 2500V 5000V 10 000V 12 000V
Valoarea maximă măsurată 500MΩ 1TΩ 2,5TΩ 5TΩ 35TΩ 35TΩ
Precizie 0~50GΩ: ±5%ww + 3cifre 50G~500GΩ: ±20% 0~100GΩ:
±5%ww + 3cifre 100G~1TΩ: ±20%		 0~250GΩ: ±5%ww + 3cifre 250G~2,5TΩ: ±20% 0~500GΩ: ±5%ww + 3cifre 500G-5TΩ: ±20% 0~1TΩ: ±5%ww + 3cifre
1T~10TΩ: ±20%
10T~35TΩ: precizia nu a fost declarată
Curent de scurtcircuit Max 5,0mA
Curent nominal de test 1mA sau mai mult, 1,2mA sau mai puțin 0,5MΩ încărcătură (tensiune 500V min) 1mA sau mai mult, 1,2mA sau mai puțin 1.0MΩ de încărcare 1mA sau mai mult, 1,2mA sau mai puțin 2,5MΩ de încărcare 1mA sau mai mult, 1.2mA sau mai puțin, 5.0MΩ încărcare 1mA sau mai mult, 1,2mA sau 10MΩ mai puțin

1mA sau mai mult,
1,2mA sau mai puțin, încărcare 12MΩ
VOLTAJ OUTPUT
Tensiune nominală 500V 1000V 2500V 5000V 10 000V 12 000V
Precizia monitorizării ±10%ww ±20V ±10%ww ±20V ±10%ww ±20V ±10%ww ±20V ±10%ww ±20V ±10%ww ±20V
Precizia tensiunii produse 0~+20% 0~+10% 0~+10% 0~+10% -5%, +5% -5%, +5%
Interval selectabil 50~600V (cu pas de 5V) 610~1200V (pasul 10V) 1225~3000V (Pas 25V) 3050~6000V (pasul 10V) 6100~10000V (pasul 100V) 10100~12000V (pasul 100V)
TENSIUNE AC/DC
Interval de măsurare AC: 30V ~ 600V / DC: +30V ~ ±600V
Precizie ±2%ww +3cifre
CURENTUL DE SCURT
Interval de măsurare 5,0nA~ 5mA
Precizie ±5%ww ±5cifre
CAPACITATEA
Interval de măsurare 5,0 nF ~ 50 uF (sub 10kV: limita maximă 50,0 pF, 10 kV și limita maximă 5.00 pF
Precizie ±5%ww ±5cifre
DATE GENERALE
Rezistența electrică

8770V AC 50 / 60Hz: între borna de tensiune și carcasă / 5s
8880V AC 50 / 60Hz: între terminalul de măsurare și carcasă / 5s
2330V AC 50 / 60Hz: între priza de alimentare și carcasă / 5s
Precizia specificată pentru: temperatura 23 ° C ± 5 ° C RH (lt] = 85% fără condens
Mediul de lucru temperatura -10 ° ~ 50 ° C RH (lt) = 85% fără condens
Mediu de depozitare temperatura -20 ° ~ 40 ° C RH (lt) = 75% fără condens
Putere

Baterie: NiMH 12V, timp de operare de aproximativ 4 ore la 100MΩ de încărcare
Sursa: AC 100V ~ 240V, 50 / 60Hz
Standarde respectate PN-EN61010:2001 cat IV 600V gradul de poluare 2
Dimensiuni / Greutate 410 (L) x 180 (D) x 330 (H) [mm] aproximativ 9 kg (cu baterie)
Echipament

7226 - plumb de încercare liniar (de tensiune), 7224 - plumb de încercare la sol,
Cablu de testare 7225 de protecție (GUARD), cablu de alimentare 7170,
Terminal drept 8029 pentru sondă de tensiune, manual de utilizare, baterie NiMH (instalată), carcasă de transport greu, 8212 USB-W (adaptor optic USB cu KEW Windows PC Software, 7227 plumb liniar de testare
mai puțin
