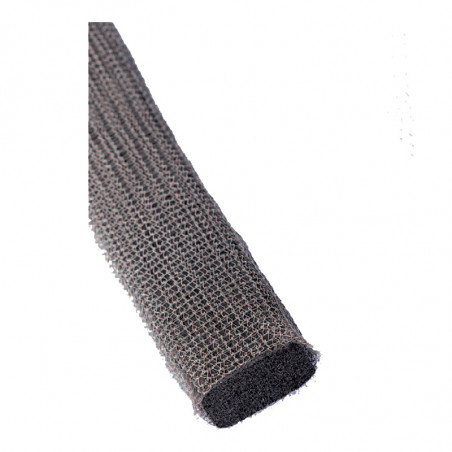

Garnitura acoperita cu o plasa metalica seria 1200
  • Garnitura acoperita cu o plasa metalica seria 1200

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: HOLLAND SHIELDING

Garnitura acoperita cu o plasa metalica seria 1200

Dedicat aplicațiilor militare pentru ecranare de joasă frecvență.

Garnitura EMC din seria 1200 este realizată dintr-un miez acoperit cu ochiuri conductoare. În cele mai multe cazuri, garnitura se prezintă sub formă de burete, tub tub sau extrudat. Pentru aplicații speciale, cum ar fi EMP și unde apar temperaturi ridicate, sunt disponibile versiuni metalice complete.

Rezistența la temperatură depinde de tipul de miez utilizat, în domeniul de temperatură pe care pot lucra este de la -60oC la 180oC. Aceste sigilii sunt insensibile și rezistente la condiții foarte dificile. Garniturile cu o parte separată din neopren sau silicon sunt de asemenea disponibile pentru protecția mediului.

Deformația maximă pentru un miez de burete din elastomer este de aproximativ 30%, în timp ce pentru gol și extrudat este de aproximativ 50%. Prin urmare, gofrele sunt folosite mult mai des.


Specificații tehnice
Material Aplicatii

Monel (cupru și aliaj de nichel),
QQ-N-281, BS 3075 N A 13, clasa A,
diametru 0,11 mm

Materialul cel mai des utilizat.
Rezistent la coroziune și neutru
în lista coroziunii galvanice.
Aluminiu, AMS 4187, BS 1475 5056A, aliaj 5056, diametru 0,13 mm

Folosit în aplicații în combinație cu carcase din aluminiu.
Aluminiu poate fi cromat, strat alchrome 1200, dacă este necesar.
T.C.S., miez de oțel (57%), acoperit cu cupru (40%), conserve (3%), diametru 0,11 mm

Acest material are proprietăți magnetice și electrice ideale, deoarece feromagneticul este acoperit cu cupru.
Acoperirea exterioară de staniu oferă protecție împotriva coroziunii.
Oțel inoxidabil, AISI 304, diametru 0,13 mm Cel mai bun material cu proprietăți de protecție poate fi comparat cu aluminiu. Rezistență ridicată la uzură.

Pentru frecvențe înalte, este mai bine să folosiți garnituri cu un plan de contact mai bun.
Uszcelka W.cz

Avantaje:
- atenuare ridicată pentru frecvențe joase
- ideal pentru aplicații în aplicații solicitante
- rezistență la uzură
- insensibil la coroziune

Fu My metal round (R) Double hollow round (HB) Hollow round with taił (HT) Hollow rectangular (HS)
Fu My metal rotund (R)
D x d (mm)
1.6x0 6.4x0
2.4x0 7.9x0
3.2x0 9.5x0
4.0x0 11.1x0
4.8x0 12.7x0
Rotund dublu scobit (HB) d x w (mm)
3.2x9.5 6.4x15.9
3.2x12.7 6.4x19.1
3.2x15.9 6.4x25.4
4.8x15.9 9.5x25.4
4.8x19.1
4.8x25.4
Rond gol cu coada (HT)d x w (mm)
1.6x12.7 4.8x12.7
1.6x15.9 4.8x15.9
1.6x19.1 4.8x19.1
2.4x12.7 4.8x25.4
2.4x19.1 6.4x12.7
3.2x12.7 6.4x15.9
3.2x16.0 6.4x19.1
3.2x19.1 6.4x25.4
4.0x12.7 9.4x19.1
4.0x19.1 9.4x25.4
Drept dreptunghiular (HS) wx h (mm)
2.4x3.2 4.8x4.8
2.4x4.8 4.8x6.4
2.4x6.4 4.8x9.5
3.2x3.2 6.4x6.4
3.2x4.8 6.4x9.5
3.2x6.4 6.4x12.7
3.2x9.5
Hollow round (HR) Double fully metal round (B Fully metal rectangular
Rotund gol (HR) D x d (mm)
3.2x1.6 9.5x6.4
4.8x3.2 11.1x8.0
6.4x3.2 12.7x9.5
8.0x4.8 14.9x11.1
Dublu rotund complet metalic (B) d x l (mm)
1.6x9.5 4.8x15.9
1.6x12.7 4.8x19.1
1.6x15.9 4.8x25.4
2.4x12.7 6.4x15.9
3.2x9.5 6.4x19.1
3.2x12.7 6.4x25.4
3.2x15.9
Rotund complet metalic d x w (mm) Rotund cu coada (T) (mm)
1.6x9.5 7.9x15.9
1.6x12.7 7.9x19.1
1.6x15.9 7.9x25.4
2.4x12.7 9.5x15.9
2.4x15.9 9.5x19.1
3.2x12.7 9.5x25.4
3.2x15.9 11.1 x 19.1
4.0x12.7 11.1 x25.4
4.0x19.1 12.7x19.1
4.8x15.9 12.7x25.4
4.8x19.1
4.8x25.4
6.4x15.9
6.4x19.1
6.4x25.4
Dreptunghiular (S) complet metalic în x h (mm)
3.2x1.6 15x12
3.2x3.2 15x15
3.2x4.0 15.9x9.5
3.2x4.8 19.1x12.7
3.2x6.4 20x6
4.8x4.8 20x8
6.4x1.6 20x10
6.4x3.2 20x12
6.4x6.4 20x20
9.5x6.4 25x6
12.7x6.4 25x8
12.7x9.5 25x10
12.7x12.7 25x12
15x6 25x18
15x8 25x20
15x10
EXEMPLU DE COMANDĂ:
Seria   Miez   Material   Formă   Dimensiuni   Rezistența la apă   Lățime
1200 - C - M - S - 3,2 x 1,6 - S - 10


N: nu este relevant
F: metal complet
H: silicon gol
N: Neopren
S: silicon
E: EPDM
A: gol



N: nu este relevant
M: Monel
T: TCS
R: aluminiu
S: Oțel inoxidabil
E: Oțel



R: profil metalic complet
HR: profil rotund gol
B: profil dublu din metal solid
HB: profil metalic dublu gol
T: profil rotund din metal complet cu limbă
HT: profil rotund din metal gol cu limbă
S: profil solid dreptunghiular
HS: profil gol dreptunghiular



S: standard
P: moale "P"
N: fără imunitate



Lățimea specificată pentru lățimea piesei de etanșare rezistente la apă
