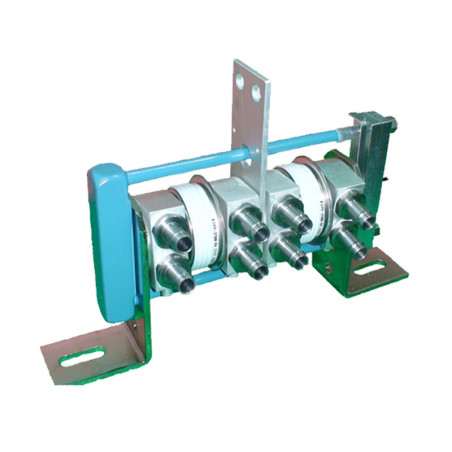

Modul cu două diode - MOC..W

BLOC DE ALIMENTARE cu două DIODE-RADIATOR.
Caracteristici:
• modul de alimentare cu diodă cu două elemente cu radiator de apă
• răcire cu apă

Aplicații tipice:
• redresoare
• surse de alimentare

Opțiuni:
• fixare în clema K-1 - Fig. 1
• fixare în clema K-2 - Fig. 2
• fixarea în clema K-3 - Fig. 3
• protecție termică
• Sistem RC
• siguranță

Selectarea blocului de alimentare:
• Se folosesc semiconductori diferiți în funcție de sarcina din blocul de alimentare. Mărimea semiconductorului utilizat este prezentată în tabelul 1.
Condiții de lucru:
Blocurile de alimentare cu un element cu răcire, apa sunt proiectate pentru a funcționa în convertoarele electronice de putere:
• temperatura apei de răcire la intrare de la 50 C la 300 C la temperatura aerului înconjurător nu mai mică de -100 C
• presiunea atmosferică de la 860hPa la 1060hPa
• apă de răcire cu o rezistivitate nu mai mică de 5x105Ω cm, pH 5 până la 8 și o duritate nu mai mare de 80mg CaO / dm3

Figura 1
Figura 2
Figura 3






Tabel 1 Parametrii tehnici ai blocurilor de alimentare


Tip modul

Curent mediu semiconductor

 IF(AV) [A]

Tensiune inversă și blocarea semiconductorului

U RRM
    [V]

 Curent de suprasarcină
I FSM
[A]		 Dimensiunile semiconductorului utilizat
[mm]		 Masa blocului
[kg]
MOC75W 800…1400 400…2200 8000… 12000 1,4
MOC7W 450…650 400…3000 7000…10000 1,6
MOC8W 630…1000 400…6000 10000…24000 1,6
MOC9W 1000…3000 400…6000 20000…42000 3,2
MOC11W 2000…4000 400…7200 27000…65000 9,8

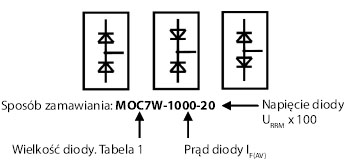

Schema blocului de alimentare MOD..W
