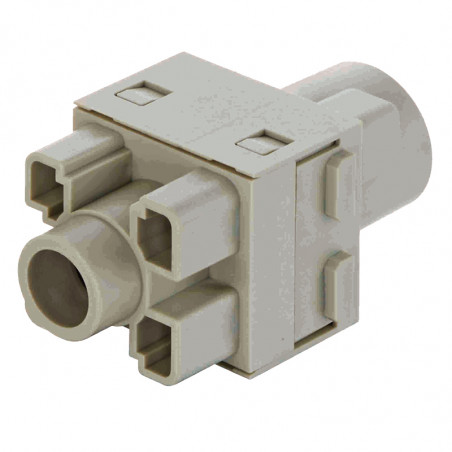

Module Han-Modular
  • Module Han-Modular

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: HARTING Technology Group

Module Han-Modular

Module Han-Modular®

Module Moduł Han® 200 A Moduł Han® 100 A Moduł Han® 100 A Moduł Han® 70 A
Număr de contacte 1 2 2 2
Tipul de conexiune Terminale cu șurub axial Terminale cu șurub axial Sfaturi de sertizare Terminale cu șurub axial


Date electrice
conform EN 61 984

 200 A 1000 V 8 kV 3 100 A 1000 V 8 kV 3 100 A 1000 V 8 kV 3 70 A 1000 V 8 kV 3
Secțiunea transversală a sârmei 40 ... 70 mm2 16 ... 35 mm2 16 ... 35 mm2 6 ... 16 mm2
Insert masculin (M) 09 14 001 2662 09 14 002 2651 09 14 002 3051 09 14 002 2641
Insert feminin (F) 09 14 001 2762 09 14 002 2751 09 14 002 3151 09 14 002 2741

Module Moduł Han® 40 A Moduł Han® 40 A Modul cu șurub coaxial Han® C Moduł Han® C
Număr de contacte 2 2 3 3

Tipul de conexiune

 Terminale cu șurub axial Sfaturi de sertizare Terminale cu șurub axial Sfaturi de sertizare


Date electrice
conform EN 61 984

 40 A 1000 V 8 kV 3 40 A 1000 V 8 kV 3 40 A 690 V 8 kV 3 40 A 500 V 6 kV 3
Secțiunea transversală a sârmei 2,5 ... 8 mm2 1,5 ... 10 mm2 6 ... 10 mm2 1,5 ... 10 mm2
Insert masculin (M) 09 14 002 2601 09 14 002 3002 09 14 003 2602 09 14 003 3002
Insert feminin (F) 09 14 002 2701 09 14 002 3102 09 14 003 2702 09 14 003 3102

Module Hart® CC Modul de protecție Modul Han® Cd Modul Han® HV Modul Han® E
Număr de contacte 4 3/4 2 6
Tipul de conexiune Pini de sertizare Pini de sertizare Pini de sertizare Pini de sertizare


Date electrice
conform EN 61 984

 40 A 830 V 8 kV 3 40 A 830 V 8 kV 3 16 A 2900/5000 V 15 kV 3 16 A 500 V 6 kV 3
Secțiunea transversală a sârmei 1,5 ... 6 mm2 1,5 ... 6 mm2 0,5 ... 4 mm2 0,14 ... 4 mm2
Insert masculin (M) 09 14 004 3041 09 14 007 3001 09 14 002 3021 09 14 006 3001
Insert feminin (F) 09 14 004 3141 09 14 007 3101 09 14 002 3121 09 14 006 3101

Module Modul de protecție Han E® Modul Han® EE Modul Han® EE Modul Han® EEE
Număr de contacte 6 8 8 20
Tipul de conexiune Pini de sertizare Pini de sertizare Clema de blocare rapidă Pini de sertizare


Date electrice
conform EN 61 984

 16 A 830 V 8 kV 3 16 A 400 V 6 kV 3 16 A 400 V 6 kV 3 16 A 500 V 6 kV 3
Secțiunea transversală a sârmei 0,14 ... 4 mm2 0,14 ... 4 mm2 0,5 ... 2,5 mm2 0,14 ... 4 mm2
Insert masculin (M) 09 14 006 3041 09 14 008 3001 09 14 008 2633 09 14 020 3001
Insert feminin (F) 09 14 006 3141 09 14 008 3101 09 14 008 2733 09 14 020 3101

Module Moduł Han® ES Moduł Han DD® Moduł Han DD® Moduł Han® DDD
Număr de contacte 5 12 12 17
Tipul de conexiune Clema colivie (cage-clamp) Pini de sertizare Clema de blocare rapidă Pini de sertizare

Date electrice conform EN 61 984 16 A 400 V 6 kV 3 10 A 250 V 4 kV 3 10 A 250 V 4 kV 3 10 A 160 V 2,5 kV 3
Secțiunea transversală a sârmei 0,14 ... 2,5 mm2 0,14 ... 2,5 mm2 0,25 ... 1,5 mm2 0,14 ... 2,5 mm2
Insert masculin (M) 09 14 005 2616 09 14 012 3001 09 14 012 2632 09 14 017 3001
Insert feminin (F) 09 14 005 2716 09 14 012 3101 09 14 012 2732 09 14 017 3101

Module Moduł Han® High Density cu un ambalaj dens de contacte Moduł Han® D-Sub Moduł Han® USB Moduł Han® FireWire
Număr de contacte 25 9 4 6

Tipul de conexiune

 Pini de sertizare Pini de sertizare USB 2.0 IEEE 1394

Date electrice conform EN 61 984 4 A 50 V 0,8 kV 3 5 A 50 V 0,8 kV 3 1 A 50 V 0,8 kV 3 1 A 50 V 0,8 kV 3
Secțiunea transversală a sârmei 0,08 ... 0,52 mm2 0,08 ... 0,52 mm2
Insert masculin (M) 09 14 025 3001 09 14 009 3001 09 14 001 4601 09 14 001 4611
Insert feminin (F) 09 14 025 3101 09 14 009 3101 09 14 001 4701 09 14 001 4711

Module Moduł Han® RJ45 Moduł Han® GigaBit Moduł Han-Elisa® Pt100 Moduł Han-Quintax®
Număr de contacte 8 8   2
Tipul de conexiune Ethernet Cat. 5e Pini de sertizare / Cat. 6a Clema colivie (cage-clamp) Pini de sertizare

Date electrice conform EN 61 984 1 A 50 V 0,8 kV 3 5 A 50 V 0,8 kV 3
Secțiunea transversală a sârmei   0,08 ... 0,52 mm2 0,14 ... 1,5 mm2
Insert masculin (M) 09 14 001 4621 09 14 001 3011 20 75 108 1101 20 75 108 1103 09 14 002 3001
Insert feminin (F) 09 14 001 4721 09 14 001 3111 20 75 104 2201 20 75 105 2201 09 14 002 3101

Module Moduł cu contacte multiple Han® Multi Contact Moduł Han® SC Moduł pneumatic Han® Moduł pneumatic Han®
Număr de contacte 4 + 4 2 3
Tipul de conexiune Pentru contacte coaxiale conform D-Sub (DIN 41 652) Terminale F.O. SC  0 6 mm 0 4 mm

Insert masculin (M) 09 14 004 4501 09 14 004 4701
Insert feminin (F) 09 14 004 4513 09 14 004 4711
Uniwersalna     09 14 002 4501 09 14 003 4501
