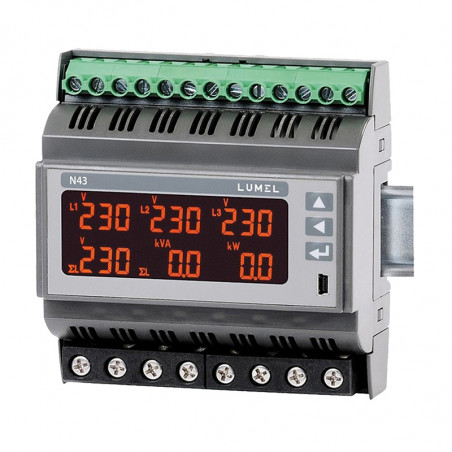

N43 măsurător parametru rețea

  • Măsurarea parametrilor rețelei în sisteme simetrice cu 3 sau 4 fire și asimetric.
  • Pentru măsurători directe și indirecte.
  • Măsurători: tensiune și curent RMS, putere activă, reactivă și aparentă, energie activă și reactivă, factor de putere, frecvență.
  • Indicațiile includ valorile angrenajelor programate.
  • Ecran de iluminat, ecran LCD dedicat.
  • Transmisia digitală către sistemul principal prin interfața RS-485 (MODBUS).
  • Ieșiri de alarmă configurabile.
  • Putere pentru controlul energiei active în trei faze.
  • USB pentru configurare folosind software-ul gratuit eCon.

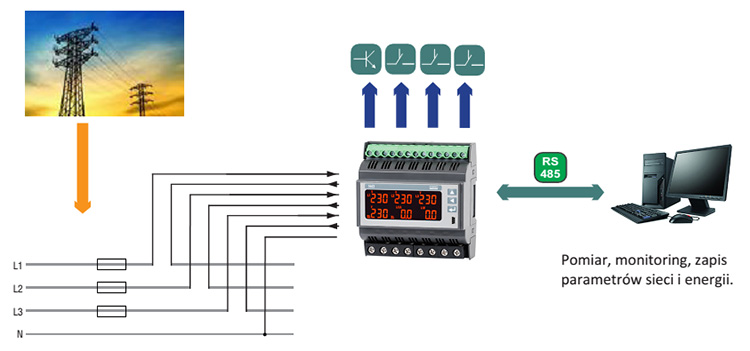

Exemplu de utilizare

Cantitățile măsurate și intervalele de măsurare
Cantitățile măsurate și intervalele de măsurare
Cantitate măsurată Domeniul de măsurare L1 L2 L3 ∑ Eroare   de bază
Curent In 1 A/5 A 1 A ~
5 A ~
63 A ~		 0,01...1,20 A sau kA *
0,05...6,00 A sau kA *
0,10...76,0A~		 ♦ ♦ ♦   ±0,5 %
Tensiune L-N 57,7 V ~
230 V ~
290 V ~		 2,80 ...70,0 V sau kV*
10,0 ... 276 V~
14,0 ... 348 V~		 ♦ ♦ ♦   ±0,5%.
Tensiune L-L 100 V
400 V
500 V		 5,00 ... 120 V sau kV*
20,0 ... 480 V~
25,0 ... 600 V~		 ♦ ♦ ♦   ±1%
Frecvență 45,0...65,0 Hz       ♦ ±0,5%

Putere activă
/ incarcat sau eliberat /

 0,00 ... 999 sau
0,00 ... 9999999
W, kW or MW		 ♦ ♦ ♦ ♦ ±1%

Putere reactivă
/ capacitiv sau inducție /

 0,00 ... 999 sau
0,00 ... 9999999
VAR, kVAR lub MVAR		 ♦ ♦ ♦ ♦ ±1%
Putere aparentă 0,00 ... 999 sau
0,00 ... 999999,9
VA, kVA lub MVA		 ♦ ♦ ♦ ♦ ±1%

Energie activă
/ incarcat sau eliberat /

 0,0 ... 999999,9
kWh sau MWh		       ♦ ±1%

Energie reactivă
/ capacitiv sau inducție /

 0,0 .. 999999,9 kVARh sau MVARh       ♦ ±1%
Factorul de putere PF -1 ... 0 ... 1 ♦ ♦ ♦ ♦ ±1%
Tangent φ +1,2 ... 1 ...1,2 ♦ ♦ ♦ ♦ ±1%

* raport curent:
- tr_U (cutie de viteze programabilă de tensiune în domeniul: 0,1 ... 4000,0)
- tr_I (raportul curent curent programabil în intervalul: 1 ... 10.000)


Ieșiri
Tipul de ieșire Proprietăţi
Releu de ieșire • 3 x Ieșire programabilă a releului, contactele fără tensiune, în mod normal, deschise, capacitate de încărcare 250 V ~ / 0,5 A ~
Putere impuls • 1 x puls, tip OC, pasiv (pentru controlul energiei active)

Interfață digitală
Tip de interfață Protocol de transmisie Mod Viteză
RS-485 Modbus MODBUS RTU 8N2, 8E1, 8O1, 8N1 4,8; 9,6; 19,2; 38,4  kbit/s
USB 1.1/ 2.0 MODBUS RTU 8N21 9,6 kbit/s
Caracteristici externe
Câmpul de citire Ecran LCD, dedicat, monocrom cu iluminare de fundal
Greutate < 0,3 kg
Dimensiuni generale 105 X 110 X 60 mm
Grad de protecție (conform PN-EN 60529) din partea terminalului: IP20
Condiții nominale de utilizare
Tensiunea de alimentare 85...253 V a.c., 90...300 V d.c
20...40 V a.c., 20...60 V d.c.
Temperatura ambiantă: -25...23...55°C
Umiditatea relativă 25...95% condens inacceptabil
Poziția de lucru oricum
Câmp magnetic extern 0...40...400 A/m
Suprasarcină pe termen scurt intrare de tensiune (5 sec): 2Un

intrare curentă:
- 10 in (5 sec)
- 1000 A (20 ms) pentru o conexiune directă de 63 A
Consumul de energie

- în circuitul de alimentare ≤6 VA,
- într-un circuit de curent și tensiune ≤0,05 VA
Cerințe de securitate și compatibilitate
Compatibilitate electromagnetică imunitate la interferențe conform PN-EN 61000-6-2
emisie de interferențe conform PN-EN 61000-6-4
Cerințe de securitate   conform PN-EN 61010-1

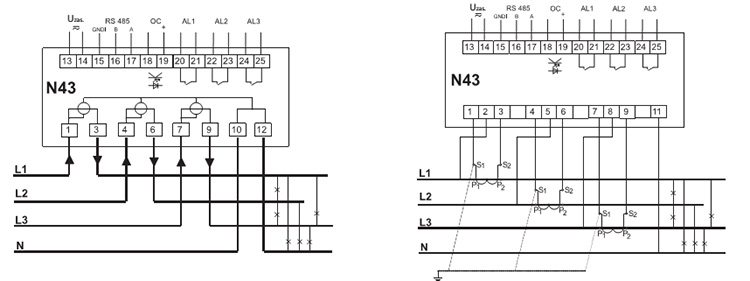

Schema de conectare


Ordonare


Comandă probă:

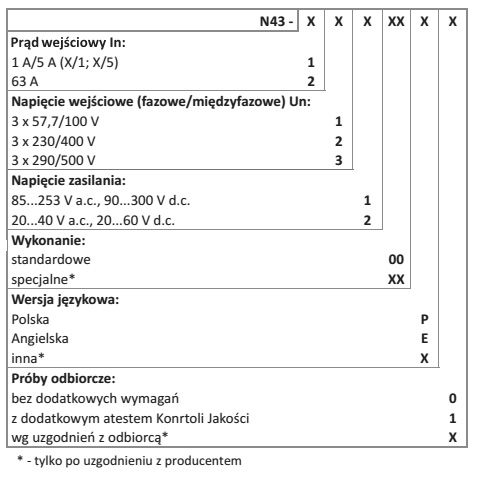

Cod N43 - 2 2 1 00 P 0 înseamnă:
N43 - contorul parametrilor rețelei N43
2- curent de intrare: 63 A
2- tensiune de intrare (faza / faza-faza) Un =
3 x 230 V / 400 V
1- tensiune de alimentare: 85 ... 253 V a.c., 90 ... 300 V d.c.
00- versiunea standard
P- versiunea în limba poloneză
0- fără cerințe suplimentare

mai puțin
Citeste mai mult

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne

CERETI PRODUSUL close
Mesaj trimis cu succes.
CERETI PRODUSUL close
