Producător: Eaton / CEAG

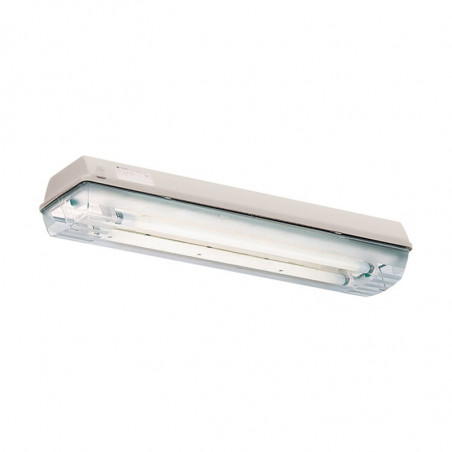

Corp de iluminat liniar NLLK 08

Corp de iluminat liniar NLLK 08

Corpuri de iluminat de urgență în proiectare rezistentă la exploziinLLK 08 ... N 18-36 WVersiune din plastic

Corpurile de iluminat fluorescente din seria   nLLK 08 se întâlnescCerințe esențiale ale Directivei ATEX (94/9 /WE) și sunt admise să lucreze în zona   2 și21 și   22 pericol de explozie. echipateîn   există balasturi electronice (EVG) carepermiteți o muncă sigură și   economicălămpi fluorescente cu doi pini G13, carela sfârșitul vieții lor suntmonitorizat și   dezactivat în siguranță.corpurile de iluminat sunt disponibile în   două variante:o   18 sau 36 W. Sunt echipate cu sistem  baterie - pentru modul cu sau fără întreținere  întreținere. Aceste fitinguri sunt caracterizate de1,5 sau 3 ore de lucruîn modul   sigur și un LED verdesemnalizarea încărcării bateriei. standardcu o singură parte prin cablareși un compartiment spațial de strângere,asigură o instalare rapidă și comodă. prinblocare pe două fețe cu   10 sau 20 zăvornu este nevoie să plătiți înapoi la montaredin cauza cui este dreapta.Sistemul de baterii   prietenoseste montat în spatele clapetei farului.



enLLK 08018/18 N | nLLK 08036/36 N

2 x 18 W 1/6 2 x 36 W 1/6 2 x 36 W N 2/6

DATE TEHNICE

nLLK 08018/18 N 1/6 | nLLK 08018/18 N 2/6 | nLLK 08036/36 N 1/6 | nLLK 08036/36 N 2/6
Marcarea în conformitate cu 94/9 / CE (ATEX) © II 3G Ex nA de mb ib II C T4 Gc / © II 3G Ex nA e/de II C T4 Gc / © II 3G Ex nA de II C T4 Gc © II 3D Ex tc IIICT80°C Dc / © II 2D Ex tb IIICT80°C Db
Certificat de examinare CE de tip BVS 09 ATEX E 147 (Zona 2 si 22)
BVS 09 ATEX E 162 (Zona 21)
Certificatul de conformitate IECEx IECEx BVS 11.0065
Marcarea conform IECEx Ex nA de/demb IIC T4 Gc
Ex tc IIIC T80°C Dc
Temperatura ambiantă admisă -25 °C -  +45 °C / -25 °C - +40 °C (2 x 36 W) ( specificatii :-5 °C - +35 °C)
Tensiune nominală 220 V - 240 V AC
Frecvență 50-60 Hz
Cos φ factorul de putere ≥ 0,95
Circuit EVG cu sistem de alimentare de urgență
Terminale de conectare L1, L2, L3, L, N, PE, max. 2 x 6 mm2 fire individuale pe terminal
Clasa de protecție I
Mâner G13 conform IEC 60081
Eficiența luminilor 78%
Timp de lucru în regim de siguranță 1,5 h / 3 h

Timp de încărcare

 > 24 h
Grad de protecție conform EN 60529 IP66
Glande / plăci de glandă / găuri în carcasă Ex-e M25 x 1,5 garnituri de cablu (plastic) pentru cabluri 0 8-17 mm, Opțiune: Filet metalic M20 x 1,5
Materialul carcasei Poliester armat cu fibre de sticlă
Material de sticlă Policarbonat

  nLLLK 08018/18 N 1/6 nLLLK 08018/18 N 2/6 2)
Curent nominal 0,18 A 0,18 A
Sursa de lumină 2 x T26 / 18 W 2 x T26 / 18 W
Fascicul de lumină nominal 1) 2700lm 2700lm

Flux de lumină în modul sigur
(1,5 h, 1 lampă fluorescentă) 1)

 880 lm (65 %) 880 lm (65 %)

Flux de lumină în modul sigur
(3 ore, 1 lampă fluorescentă) 1)

 415 lm (30 %) 415 lm (30 %)
Putere ó V/4 Ah acumulator N si Cd ó V/4 Ah acumulator N si Cd
Dimensiuni (L x L x P) 760 x 188 x 130 mm 900 x 130 x 188 mm
Greutate aprox. 4,5 kg aprox. 6,0 kg

  nLLK 08036/36 N 1/6 nLLK 08036/36 N 2/6 2)
Curent nominal 0,36 A 0,36 A
Sursa de lumină 2 x T26/ 36 W 2 x T26/ 36 W
Fascicul de lumină nominal 1) 6700lm 6700lm

Flux de lumină în modul sigur
(1,5 h, 1 lampă fluorescentă) 1)

 1200 lm (36 %) 1200 lm (36 %)

Flux de lumină în modul sigur
(3 ore, 1 lampă fluorescentă) 1)

 --- 1040 lm (31 %)
Putere 6 V/4 Ah acumulator N i Cd 6 V/4 Ah acumulator N si Cd (1,5 h)
6 V/7 Ah acumulator N si Cd (3,0 h)
Dimensiuni (L x L x P) 1360 x 188 x 130 mm 1500 x 130 x 188 mm
Greutate aprox. 6,8 kg aprox. 8,3 kg (1,5 h)
  aprox. 9,3 kg (3,0 h)

1) în funcție de corpul de iluminat
2) Versiunea 2/6 cu   carcasă separată a bateriei.


nLLK 08018/18 N | nLLK 08036/36 N

1 x 18 W 2/6 2 x 36 W 1/6 2 x 36 W N 2/6

Detalii despre comanda

Grup de produse Subgrupă Descriere Număr de serie
Corpuri de iluminat liniare EX EX nLLK 08 ... accesorii pentru zonele 2/21/22 Corp de iluminat liniar NLLK 08 018/18 1 / 3-1 13465218001

Corpuri de iluminat liniare EX EX nLLK 08 ... accesorii pentru zonele 2/21/22 Corp de iluminat liniar NLLK 08 018/18 2 / 5-2 13465218011

Corpuri de iluminat liniare EX EX nLLK 08 ... accesorii pentru zonele 2/21/22

Corp de iluminat liniar NLLK 08 018/18 2 / 6-2 M

 13465218021

Corpuri de iluminat liniare EX EX nLLK 08 ... accesorii pentru zonele 2/21/22 Corp de iluminat liniar NLLK 08 018/18 V-CG-S 2 / 6-2 13465218912

Corpuri de iluminat liniare EX EX nLLK 08 ... accesorii pentru zonele 2/21/22 Corp de iluminat liniar NLLK 08 018/18 V-CG-S 2/6-M 13465218922

Corpuri de iluminat liniare EX EX nLLK 08 ... accesorii pentru zonele 2/21/22 Corp de iluminat liniar NLLK 08 036 1 / 3-1 13465136001

Corpuri de iluminat liniare EX EX nLLK 08 ... accesorii pentru zonele 2/21/22 Corp de iluminat liniar NLLK 08 036 2 / 5-2 13465136011

Corpuri de iluminat liniare EX EX nLLK 08 ... accesorii pentru zonele 2/21/22 Corp de iluminat liniar NLLK 08 036 2 / 6-2M 13465136021

Corpuri de iluminat liniare EX EX nLLK 08 ... accesorii pentru zonele 2/21/22

Corp de iluminat liniar NLLK 08 036/36 1 / 3-1

 13465236001

Corpuri de iluminat liniare EX EX nLLK 08 ... accesorii pentru zonele 2/21/22 Corp de iluminat liniar NLLK 08 036/36 2 / 5-2 13465236011

Corpuri de iluminat liniare EX EX nLLK 08 ... accesorii pentru zonele 2/21/22 Corp de iluminat liniar NLLK 08 036/36 2 / 6-2M 13465236021

Corpuri de iluminat liniare EX EX nLLK 08 ... accesorii pentru zonele 2/21/22 Corp de iluminat liniar NLLK 08 036/36 V-CG-S 2 / 6-2 13465236912

Corpuri de iluminat liniare EX EX nLLK 08 ... accesorii pentru zonele 2/21/22 Corp de iluminat liniar NLLK 08 036/36 V-CG-S 2 / 6-2M 13465236922

Corpuri de iluminat liniare EX EX nLLK 08 ... accesorii pentru zonele 2/21/22 Corp de iluminat liniar NLLK 08 058 1 / 3-1 13465158001

Corpuri de iluminat liniare EX EX nLLK 08 ... accesorii pentru zonele 2/21/22 Corp de iluminat liniar NLLK 08 058 2 / 5-2 13465158011

Corpuri de iluminat liniare EX EX nLLK 08 ... accesorii pentru zonele 2/21/22 Corp de iluminat liniar NLLK 08 058 2 / 6-2M 13465158021

Corpuri de iluminat liniare EX EX nLLK 08 ... accesorii pentru zonele 2/21/22 Legare liniară NLLK 08 058/58 1 / 3-1 13465258001

Corpuri de iluminat liniare EX EX nLLK 08 ... accesorii pentru zonele 2/21/22 Corp de iluminat liniar NLLK 08 058/58 2 / 5-2 13465258011

Corpuri de iluminat liniare EX EX nLLK 08 ... accesorii pentru zonele 2/21/22 Corp de iluminat liniar NLLK 08 058/58 2 / 6-2M 13465258021

Corpuri de iluminat liniare EX EX nLLK 08 ... accesorii pentru zonele 2/21/22 Corp de iluminat liniar NLLK 08 058/58 V-CG-S 2 / 6-2 13465258912

Corpuri de iluminat liniare EX EX nLLK 08 ... accesorii pentru zonele 2/21/22 Corp de iluminat liniar NLLK 08 058/58 V-CG-S 2 / 6-2M 13465258922

Corpuri de iluminat liniare EX EX nLLK 08 ... accesorii pentru zonele 2/21/22 NLLM 08 018/18 1 / 3-1 corp de iluminat 13465218101

Corpuri de iluminat liniare EX EX nLLK 08 ... accesorii pentru zonele 2/21/22 NLLM 08 036/36 Corp de iluminat montat pe 1 / 3-1 13465236101


Accesorii

Materiale de instalare nLLK 08 ... N
Tip / Cod Protecție împotriva coroziunii Cantitate per legătură Nr produs
Șurub cu ochi A2 galvanizare 2 22 480 002 000
Șurub hexagonal S4 oțel inoxidabil 2 22 480 054 000
Montare pe tavan D92 cu șuruburi și șaibe incluse oțel inoxidabil 2 22 480 092 000

Materiale de instalare nLLK 08 ... N

Tip / Cod Protecție împotriva coroziunii Pentru țevi DIN Extern Ø D (mm) Cantitate per legătură Nr produs
Clemă de țeavă
R12 zincat la cald 1 1/4" 38-42 2 22 480 462 000
R14 CrNi 1 1/4" 38-42 2 22 480 464 000
R22 zincat la cald 1 1/4" 47-51 2 22 480 472 000
R24 CrNi 1 1/4" 47-51 2 22 480 474 000
R32 zincat la cald 2" 56-60 2 22 480 482 000
R34 CrNi 2" 56-60 2 22 480 484 000
Suspensie perete la 30 ° cu șuruburi și șaibă zincat la cald     2 22 480 000 122

nLLK 08018/18 N | nLLK 08036/36 N

2 x 18 W 1/6 2 x 36 W 1/6 2 x 36 W N 2/6

Accesorii

Bateria nLLK 08.. N
Model 1 Nr produs
nLLK 08.. N 1/6, nLLK 08... N 2/6
Set baterii 6 V/4 Ah (... 18/18 N 1/6, 1,5 h i 3 h, 36/36 N 1/6, 1,5 h) 23 468 236 902
Set baterii 6 V/4 Ah (... 18/18 N 1/6, 1,5 h i 3 h, 36/36 N 1/6, 1,5 h) 23 468 236 903
Set baterii 6 V/7 Ah (... 36/36 N 2/6, 3 h) 23 468 236 904

Dimensiuni [mm]

Curbe

Curba de distribuție
nLLK 08018/18 N / nLLK 08036/36 N
Curba de distribuție
nLLK 08018/18 N / nLLK 08036/36 N
