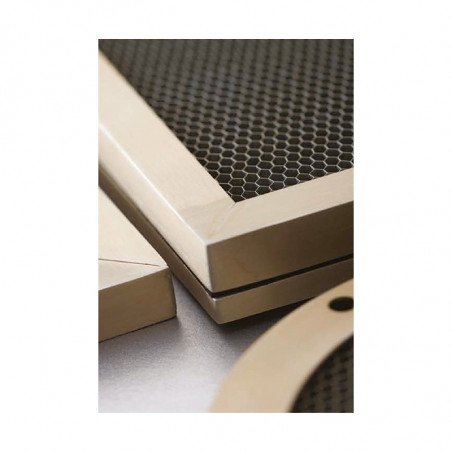

Panouri de protectie de aerisire / faguri - seria VH

VENTILAȚIE/PROTECȚIE ÎN FORMĂ DE FAGURE - SERIA VH

Descriere:
Ventilatoarele noastre din seria VH prezintă o selecție de panouri de ventilație ușoare din aluminiu, tip fagure, constând din mediu conductiv de circulație a aerului rămas în timpul procesării aluminiului. Acestea sunt concepute pentru utilizare în rack-uri și alte incinte comerciale.

Aplicație:
Ventilatoarele ușoare din aluminiu, tip fagure, pot fi montate pe majoritatea tipurilor de incinte ecranate unde este necesar flux de aer, ventilatoare de răcire sau convecție. Acestea pot fi montate oriunde pe incintă și pot fi prevăzute cu „plăci de spargere” de protecție pentru a proteja materialul tip fagure de deteriorare accidentală.
În zonele expuse la intemperii, ventilatoarele pot fi prevăzute cu o structură „diagonală” în formă de fagure, care are orificii orientate în jos pentru a preveni pătrunderea apei de ploaie. Acest lucru are avantajele suplimentare ale fluxului de aer direcțional și ale amortizării sporite datorită raportului de aspect mai mare al structurii celulei.
Panourile de ventilație tip fagure de miere sunt de obicei furnizate cu garnituri gata de instalare, care se potrivesc fie unei deschideri a dispozitivului (stil fără flanșă), fie pentru inserarea în carcasă (stil cu flanșă). În funcție de cerințele de performanță ale aplicației, acestea pot fi atașate cu șuruburi în găurile cadrului sau cu inserții filetate intern.
Materialul de tip fagure de miere din aluminiu este creat prin expandarea foliei de aluminiu lipite într-o structură de tip fagure de miere. Acest proces, comun tuturor producătorilor de fagure de miere, produce un material care este „polarizat” și conductiv atât pe orizontală, cât și pe verticală. Pentru a depăși problemele de polarizare, se utilizează două straturi de fagure de miere, montate la 90 de grade unul față de celălalt. Vă rugăm să ne contactați pentru mai multe informații despre polarizare.
Fiecare celulă din orificiul de ventilație acționează ca un ghid de undă, iar performanța sa este o funcție de lățimea/înălțimea sa și de raportul dintre adâncimea celulei și lățime. De obicei, se utilizează un raport de aspect de 4:1 sau 5:1.
Grilele de ventilație din aluminiu tip fagure sunt finisate pentru a se potrivi aplicațiilor specifice și pot fi protejate prin Alocrom 1000, 1200 sau galvanizare. De asemenea, putem oferi conversie cu litiu conformă cu RoHS.

PERFORMANȚĂ - ATENUARE DB TIPICĂ
1MHz

FRECVENȚĂ	UNDĂ	ALUMINIU
10 KHz	H	45
100 KHz	H	49
H	51
1MHz	E	>100
10MHz	E	>100
100MHz	E	>100
1GHz	P	98
10 GHz	P	95

Toleranță:
Dimensiuni totale: ± 0,8 mm
Găuri: ± 0,5 mm
Montare: cu accesorii ± 0,2 mm

Filtrare praf:
Filtrele de praf detașabile sunt disponibile pentru utilizare cu filtre de suprimare și pot fi găsite în secțiunea Huse VB. Acestea sunt de obicei fabricate cu rame AFI sau AFS și pot fi montate folosind elemente de fixare cu eliberare rapidă pentru o curățare sau înlocuire ușoară.
