Вентилациони панели / Хонеицомбс - ВХ серија

ВЕНТИЛАЦИЈА/ЗАШТИТА САЋЕМ - VH СЕРИЈА

Опис:

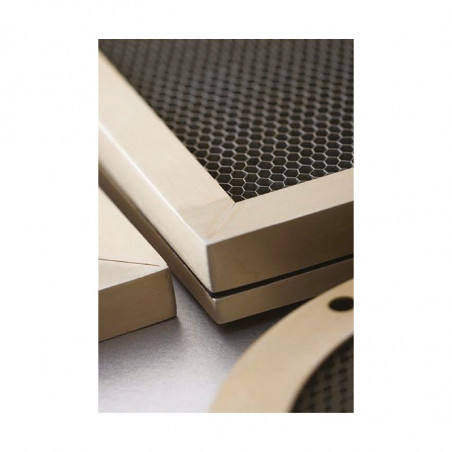

Наши вентилациони отвори VH серије имају избор лаганих алуминијумских вентилационих панела са саћем, који се састоје од проводљивих медија за ваздух остављених унутар обраде алуминијума. Дизајнирани су за употребу у рековима и другим комерцијалним кућиштима.

Примена:
Лагани алуминијумски вентилациони отвори са саћем могу се монтирати на већину облика заштићених кућишта где је потребан проток ваздуха, вентилатори за хлађење или конвекција. Могу се монтирати било где на кућишту и могу бити опремљени заштитним „плочама против пуцања“ како би се заштитио материјал саћа од случајног оштећења.
У подручјима изложеним елементима, вентилациони отвори могу бити опремљени „дијагоналном“ структуром саћа, која има отворе окренуте надоле како би се спречио продор кишнице. Ово има додатне предности усмереног протока ваздуха и повећаног пригушења због већег односа ширине и висине ћелијске структуре.
Саћасти вентилациони панели се обично испоручују са спремним за уградњу заптивкама које одговарају или отвору уређаја (без прирубнице) или за уметање у кућиште (са прирубницом). У зависности од захтева перформанси примене, могу се причврстити завртњима у рупама оквира или са унутрашњим навојним уметцима.
Алуминијумски саћасти материјал се ствара ширењем везане алуминијумске фолије у саћасту структуру. Овај процес, заједнички за све произвођаче саћа, производи материјал који је „поларизован“ и проводљив и хоризонтално и вертикално. Да би се превазишли проблеми са поларизацијом, користе се два слоја саћа, постављена под углом од 90 степени један у односу на други. Контактирајте нас за више информација о поларизацији.
Свака ћелија у вентилационом отвору делује као таласовод, а њене перформансе су функција њене ширине/висине и односа дубине ћелије и ширине. Обично се користи однос ширине и висине 4:1 или 5:1.
Алуминијумски отвори за вентилацију у облику саћа су завршно обрађени како би одговарали специфичним применама и могу бити заштићени Alocrom 1000, 1200 или галванизацијом. Такође можемо да понудимо конверзију литијумских батерија у складу са RoHS прописима.

ПЕРФОРМАНСЕ - ТИПИЧНО DB слабљење
1MHz

ФРЕКВЕНЦИЈА	ТАЛАС	АЛУМИНИЈУМ
10 KHz	H	45
100 KHz	H	49
H	51
1MHz	E	>100
10MHz	>100
100MHz	E	>100
1 GHz	P	98
10 GHz	P	95

Толеранција:
Укупне димензије: ± 0,8 мм
Отвори: ± 0,5 мм
Монтажа: са додатном опремом ± 0,2 мм

Филтрација прашине:
Уклоњиви филтери за прашину доступни су за употребу са филтерима за сузбијање и могу се наћи у одељку VB поклопци. Обично се производе са AFI или AFS оквирима и могу се монтирати помоћу брзоотпуштајућих причвршћивача ради лаког чишћења или замене.
