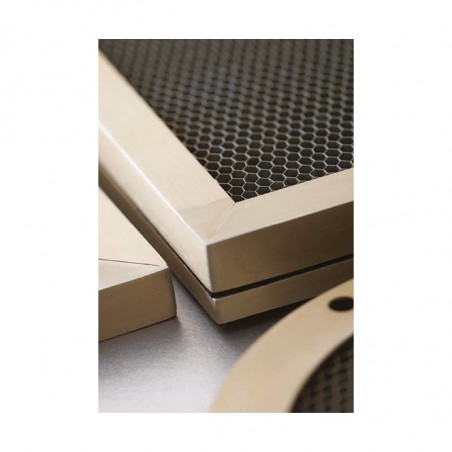

Vėdinimo plokštės / korio centras - VH serija

VENTILIACIJA / KORYO SKARDINĖ APSAUGA – VH SERIJA

Aprašymas:
Mūsų VH serijos ventiliacijos angos pasižymi lengvų aliuminio korio formos ventiliacijos plokščių pasirinkimu, sudarytu iš laidžios oro srauto medžiagos, paliktos aliuminio apdirbimo procese. Jos skirtos naudoti lentynose ir kituose komerciniuose korpusuose.

Pritaikymas:
Lengvos aliuminio korio formos ventiliacijos angos gali būti montuojamos ant daugumos ekranuotų korpusų, kur reikalingas oro srautas, aušinimo ventiliatoriai arba konvekcija. Jas galima montuoti bet kurioje korpuso vietoje ir prie jų gali būti pritvirtintos apsauginės „sprogstančios plokštės“, kad korio medžiaga būtų apsaugota nuo atsitiktinio pažeidimo.
Vietose, kurios yra veikiamos gamtos stichijų, ventiliacijos angos gali būti sumontuotos su „įstriža“ korio struktūra, kurioje yra žemyn nukreiptos skylės, kad nepatektų lietaus vanduo. Tai suteikia papildomų privalumų – kryptingo oro srauto ir didesnio slopinimo dėl didesnio elemento struktūros kraštinių santykio.
Korio struktūros ventiliacijos plokštės paprastai tiekiamos su paruoštais montuoti tarpikliais, kurie tinka įrenginio angai (be flanšo tipo) arba įdedami į korpusą (su flanšu). Priklausomai nuo taikymo reikalavimų, jas galima pritvirtinti varžtais rėmo skylėse arba su vidiniais sriegiais.
Aliuminio korio medžiaga sukuriama išplečiant suklijuotą aliuminio foliją į korio struktūrą. Šis procesas, būdingas visiems korio gamintojams, sukuria medžiagą, kuri yra „poliarizuota“ ir laidi tiek horizontaliai, tiek vertikaliai. Siekiant išspręsti poliarizacijos problemas, naudojami du korio sluoksniai, sumontuoti 90 laipsnių kampu vienas kito atžvilgiu. Norėdami gauti daugiau informacijos apie poliarizaciją, susisiekite su mumis.
Kiekviena ventiliacijos angos ląstelė veikia kaip bangolaidis, o jos veikimas priklauso nuo jos pločio / aukščio ir ląstelės gylio bei pločio santykio. Paprastai naudojamas 4:1 arba 5:1 kraštinių santykis.
Aliuminio korio struktūros ventiliacijos angos yra apdailintos pagal konkrečius pritaikymus ir gali būti apsaugotos „Alocrom 1000“, „1200“ arba galvanizuojant. Taip pat galime pasiūlyti RoHS reikalavimus atitinkančią ličio konversiją.

NAŠUMAS – TIPINIS DB slopinimas
1MHz

DAŽNIS	BANGA	ALIUMINIS
10 KHz	A	45
100 KHz	A	49
A	51
1MHz	Į	>100
10MHz	Į	>100
100MHz	Į	>100
1 GHz	P	98
10 GHz	P	95

Tolerancija:
Bendri matmenys: ± 0,8 mm
Skylės: ± 0,5 mm
Tvirtinimas: su priedais ± 0,2 mm

Dulkių filtravimas:
Su slopinimo filtrais galima naudoti nuimamus dulkių filtrus, kuriuos galima rasti VB dangčių skyriuje. Paprastai jie gaminami su AFI arba AFS rėmeliais ir gali būti tvirtinami naudojant greito atlaisvinimo tvirtinimo detales, kad būtų lengva valyti arba pakeisti.
