Producător: Quintex

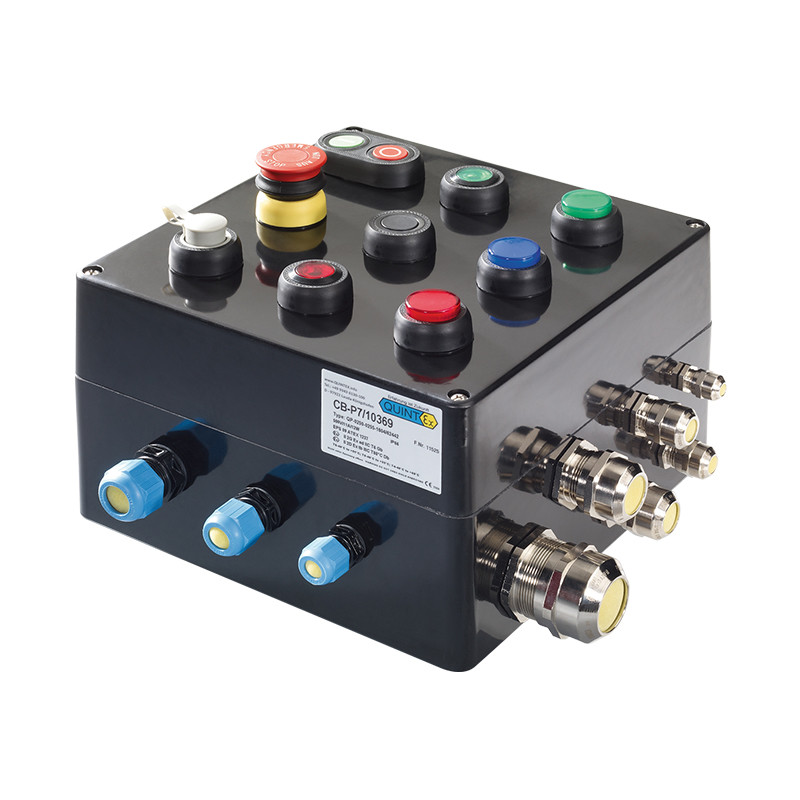

Panourile individuale de control EX din plastic

Panourile individuale de control EX din plastic


Panourile de comandă individuale pentru funcționarea într-o zonă de pericol de explozie pot fi proiectate de către dvs. singuri utilizând echipamentul de control și control. Aranjamentul, numărul, tipul de elemente de aparat pot fi oricare în conformitate cu instrucțiunile clientului.


Date tehnice

Material:

culoare:
Grad de protecție:
sigiliu:
șuruburi:
tensiune:
curent:
secţiune transversală:


Temperatura de lucru:


Certificat:

Fibră din poliester armat
pahar, Rpow < 109
negru RAL 9005
IP66 (QX-P1 - IP56)
silicon
oțel inoxidabil
tensiune maximă 2200 V AC / DC
curent maxim 500 A AC / DC
secțiunea maximă a sârmei
300 mm2 (la cerere),
standard până la 10 mm2
-60 ° C ≤ Ta ≤ 50 ° C (T6)
-60 ° C ≤ Ta ≤ 55 ° C (T5)
-60 ° C ≤ Ta ≤ 60 ° C (T4)
II 2G Ex eb ia IIC / IIB / IIA T6 / T5 / T4
II 2D Ex tb IIIC T85 ° C / T100 ° C / T120 ° C IP65


Este posibilă instalarea și controlul echipamentelor



Modul de comutare
Șină img QX-0201-PX 60
img QX-0201-PX 61
img QX-0201-PX 62
Capac img QX-0201-PX 70
img QX-0201-PX 71
img QX-0201-PX 72

PX - tip buton (de ex. P1, P2)
Tip Dimensiuni
QX-P1 80 x 75 x 55
QX-P2 110 x 75 x 55
QX-P3 160 x 75 x 55
QX-P4 190 x 75 x 55
QX-P5 122 x 120 x 90
QX-P6 220 x 120 x 90
QX-P7 160 x 160 x 90
QX-P8 260 x 160 x 90
QX-P9 360 x 160 x 90
QX-P10 200 x 250 x 120
QX-P11 255 x 250 x 120
QX-P11h 255 x 250 x 160
QX-P12 400 x 250 x 120
QX-P12h 400 x 250 x 160
QX-P13 400 x 405 x 120
QX-P13H 400 x 405 x 200
QX-P15 600 x 250 x 120
QX-P15h 600 x 250 x 160

Modul de comutare

ATEX EX II 2G de IIC Gb, II2D Ex tD A21 IP66
IECEX, ATEX, GOST TC-RU
Zona 1, 21, 2, 22
Ta: -55 ° C până la 60 ° C

Parametri electrici



U 250 V 250 V 110 V 24 V
I 16 A 10 A 0,5 A 1 A
Ta < 40°C < 60°C < 60°C < 60°C

Număr de cicluri > 100.000 de operații de comutare
Montaj: TS35, placă de fixare de jos, capac.

Modul de semnalizare

ATEX EX 2G EX de IIC Gb, II 2D Ex tD A21 IP66
IECEX, ATEX, GOST TC-RU
Zona 1, 21, 2, 22
Ta: -55 ° C până la 60 ° C, Pmax < 1W
Alimentare: AC 24-240V, DC 24-36V
Opțional AC 220V - 380V
Montaj: TS35, placă de fixare de jos, capac.

Buton iluminat

ATEX EX II 2G de IIC Gb, II 2D Ex tD A21 IP66
IECEX, ATEX, GOST TC-RU
Zona 1, 21, 2, 22
Ta: -55 ° C până la 60 ° C

Parametri electrici


U 250 V 24 V
I 6 A 1 A

Alimentare: AC 24-240V, DC 24-36V
Montaj: TS35, placă de fixare de jos, capac.


Configurații de probă



QX-P5 QX-P5 QX-P6 QX-P6 QX-P6

QX-P8 QX-P8 QX-P8 QX-P8

QX-P10 QX-P11
mai puțin
Citeste mai mult
